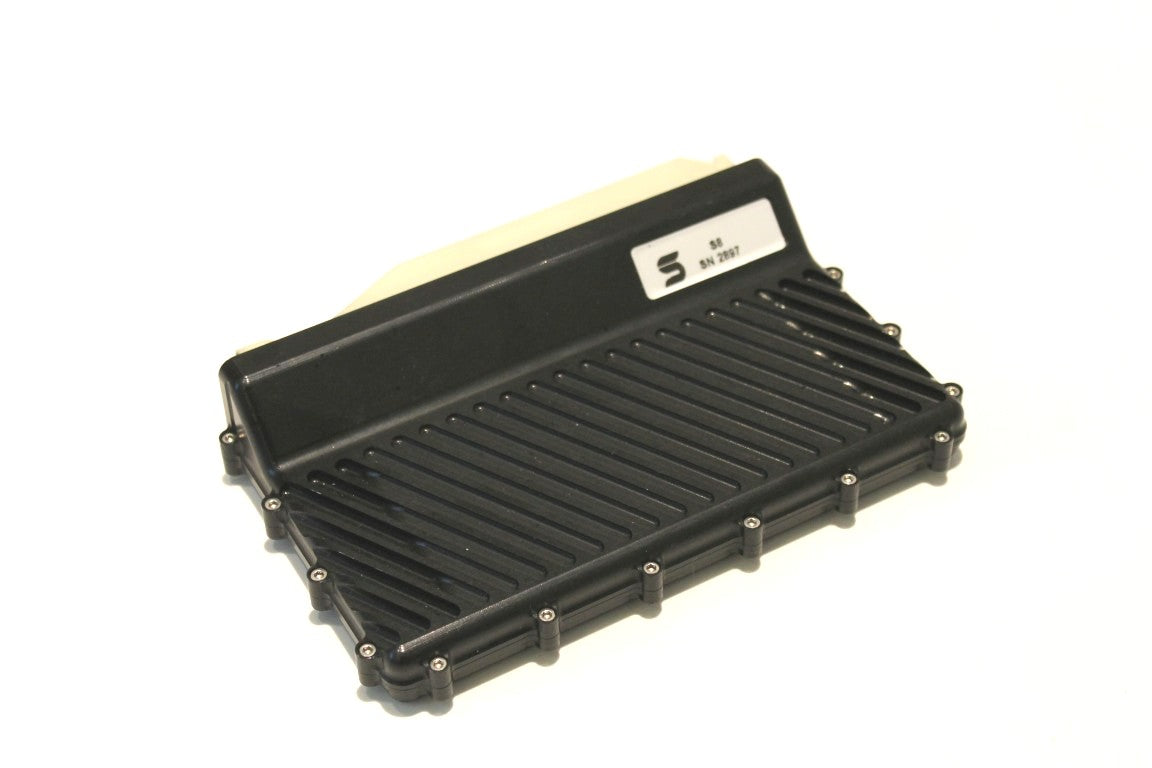

SYVECS SYV-S8 SSC ECU - Knock/TC/DBW included

Опис SYVECS SYV-S8 Автономний ЕБУ S8

Блок керування двигуном S8 є найпопулярнішою одиницею, що пропонує 24 входи, 28 виходів, 2 входи лямбда-зонда, 2 входи детонації, 2 входи температури вихлопних газів та 2 драйвери DBW. Він забезпечує надзвичайно високий рівень точного керування двигуном.

Двопроцесорний блок використовує високошвидкісний RISC-процесор для виконання коду та додатковий великий FPGA для високошвидкісного відстеження положення двигуна. Це дозволяє плануванню коду бути незалежним від шаблонів сигналів, підвищуючи гнучкість, ефективність і точність у перехідних режимах.

Примітка: Всі функції програмного забезпечення активовані з заводу, за винятком керування прямим впорскуванням та керування перемиканням підрульовими лепестками, які є додатковими опціями.

• Розвинені алгоритми керування з простою картографією
• Корпус із цільного алюмінію з герметизацією
• Один водонепроникний 88-контактний роз'єм

Технічні характеристики:

• Аналогові входи загального призначення: 24
• 5В/Біполярні, датчиків/синхронізації/швидкості входи: 16 з програмованими тригерними напругами
• 5В входи датчиків: 4
• Входи термісторів: 4
• Входи лямбда-зонда NTK: 2
• Циркуї термопар типу K: 2
• Входи детонації: 2
• Виходи драйверів високого/низького рівня: 28
• Виходи напівмосту: 4, максимум 10 ампер
• Виходи низького рівня впорскування/ШІМ: 16, максимум 10 ампер
• Драйвери запалювання TTL/IGBT: 8
• CAN 2.0B: 2
• RS232 вихід: 1
• Ethernet: 100 МГц повнодуплекс для програмування ПК та завантаження даних
• Вбудована пам’ять для логування: до 64 МБ
• Логування: вбудоване логування на ноутбук
• Діапазон вхідної напруги: 6–20 В з захистом від зворотної полярності
• Регульовані виходи живлення датчиків 5В: 2 з захистом
• Робоча температура: від -25 до +95°C
• Розміри: 178 x 122 x 36 мм
