Поршні та кільця як основа міцності, компресії та ефективності двигуна
Поршні та кільця належать до тих компонентів двигуна, які безпосередньо перетворюють енергію згоряння палива на механічний рух. Поршень сприймає тиск газів у камері згоряння, передає зусилля через поршневий палець на шатун і далі на колінчастий вал, а поршневі кільця забезпечують герметизацію циліндра, контроль мастильної плівки та відведення частини тепла від поршня до стінки циліндра. У стандартному двигуні ці деталі працюють у важких умовах, але у форсованих моторах їх навантаження зростає в рази.

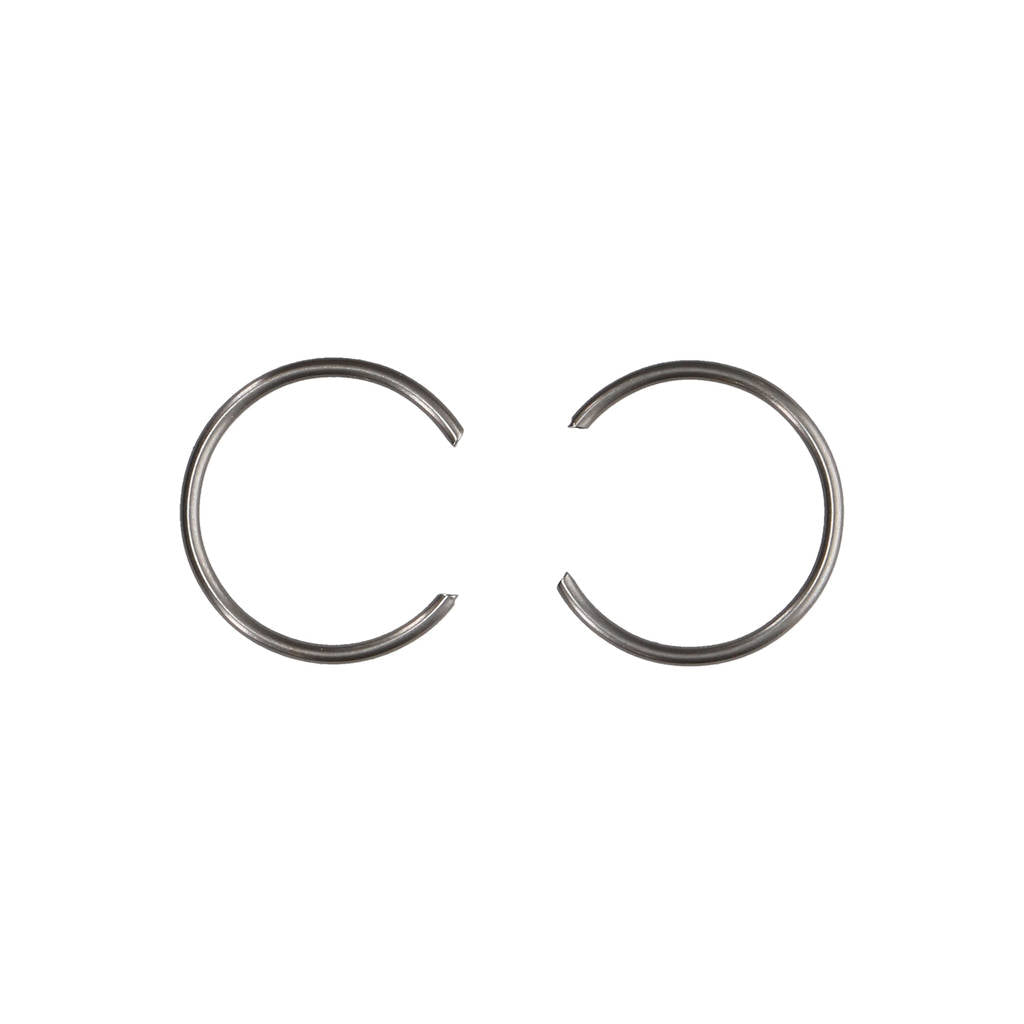

У категорії представлені компоненти поршневої групи для серійних, доопрацьованих і спортивних двигунів: поршневі кільця, ковані поршні, поршневі пальці, стопорні елементи та суміжні деталі, які використовуються під час збирання або модернізації нижньої частини двигуна. На сторінці видно велику кількість позицій для різних платформ, включно з комплектами кілець, верхніми та нижніми компресійними кільцями, сталевими кільцями, пальцями з антифрикційним покриттям і деталями для популярних бензинових та дизельних моторів. Серед брендів категорії присутні JE Pistons, MAHLE, CP-Carrillo та MANLEY, які часто використовуються у високонавантажених конфігураціях двигунів.
Для тюнінгу, кільцевих перегонів, перегонів на прискорення, ралі та потужних дорожніх автомобілів поршні та кільця мають вирішальне значення. Саме вони визначають, чи витримає двигун підвищений тиск наддуву, збільшений ступінь стискання, високі оберти, агресивні кути запалювання та тривалу роботу під навантаженням. Навіть найпродуктивніша турбіна, паливна система чи електронне керування не компенсують слабку поршневу групу. Якщо поршень перегрівається, кільця втрачають ущільнення, а зазори підібрані неправильно, двигун швидко втрачає компресію, стабільність і ресурс.
Конструкція поршня та робота поршневих кілець у циліндрі
Поршень працює в умовах постійної зміни швидкості, температури та тиску. За один робочий цикл він рухається від верхньої мертвої точки до нижньої, змінює напрямок, сприймає ударне навантаження від згоряння суміші та передає його через палець на шатун. Верхня частина поршня, яку часто називають днищем, безпосередньо контактує з тепловим потоком камери згоряння. Її форма впливає на ступінь стискання, турбулентність суміші, стійкість до детонації та сумісність із клапанами.
Спідниця поршня стабілізує його рух у циліндрі та зменшує перекладання під час зміни напрямку. У високопродуктивних двигунах форма спідниці, профіль бічної поверхні та теплове розширення матеріалу мають велике значення. Якщо зазор між поршнем і стінкою циліндра занадто малий, зростає ризик прихоплення при нагріванні. Якщо він занадто великий, двигун може працювати шумно, збільшиться прорив газів у картер і погіршиться контроль мастила. Тому ковані поршні завжди підбираються з урахуванням матеріалу, робочої температури, цільового навантаження та рекомендацій виробника.
Поршневі кільця виконують одразу кілька функцій. Верхнє компресійне кільце утримує тиск газів у камері згоряння та працює в найгарячішій зоні. Друге компресійне кільце додатково стабілізує герметичність і допомагає контролювати газовий тиск між кільцями. Маслознімне кільце регулює кількість мастила на стінці циліндра, не допускаючи його надмірного потрапляння в камеру згоряння. У сучасних спортивних і форсованих двигунах профіль кілець, матеріал, покриття та величина замкового зазору мають не менше значення, ніж сам поршень.

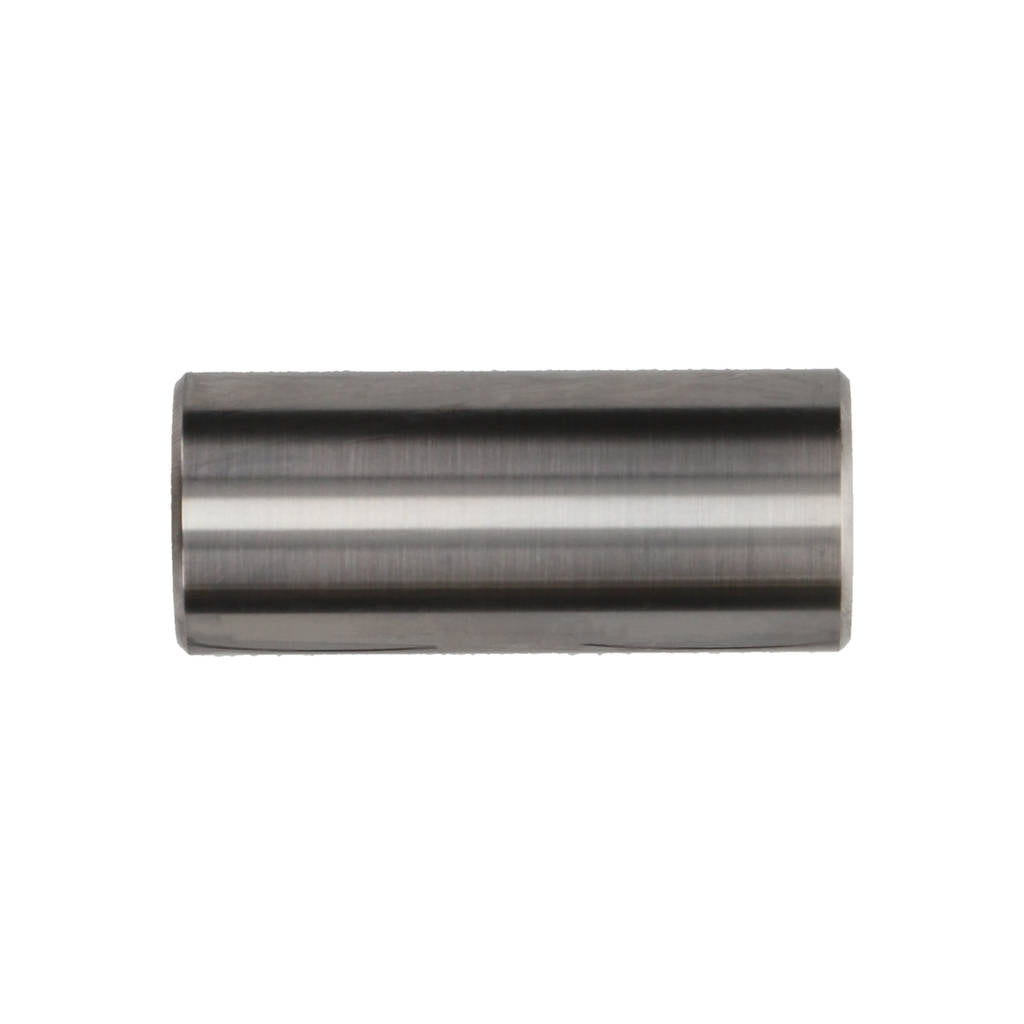

Окрему роль відіграє поршневий палець. Він з'єднує поршень із шатуном і працює під високим змінним навантаженням. У категорії зустрічаються пальці з покриттям, зокрема з твердими антифрикційними шарами, які зменшують тертя та підвищують стійкість поверхні до зношування. Для двигунів із високими обертами та значним тиском у циліндрах міцність пальця, його маса, товщина стінки та якість фіксації мають прямий вплив на надійність усього кривошипно-шатунного механізму.
Матеріали, термічне розширення та інженерія кованої поршневої групи
Поршні для серійних двигунів часто виготовляються литтям, оскільки така технологія дозволяє отримати стабільну геометрію, низький рівень шуму та добру придатність для щоденної експлуатації. Однак у форсованих моторах литий поршень може стати обмеженням через нижчу пластичність матеріалу та менший запас міцності при детонаційних навантаженнях. Ковані поршні виготовляються з алюмінієвих сплавів, найчастіше на основі висококремнієвого сплаву 4032 для міського тюнінгу або низькокремнієвого сплаву 2618 для екстремальних гоночних навантажень. Такий метод формування заготовки під тиском створює щільнішу структуру матеріалу та покращує здатність деталі витримувати високі механічні навантаження.
У спортивних і тюнінгових конфігураціях часто використовуються поршні зі сплавів, які по-різному поводяться під час нагрівання. Одні матеріали мають менше теплове розширення і краще підходять для дорожніх автомобілів зі змішаним режимом експлуатації. Інші забезпечують вищу міцність для екстремальних навантажень, але потребують більшого робочого зазору та уважнішого прогріву двигуна. Саме тому вибір поршня не можна зводити лише до діаметра циліндра або заявленої потужності. Потрібно враховувати паливо, тиск наддуву, температуру відпрацьованих газів, режим використання та плановий ресурс.
Форма днища поршня також є інженерним інструментом. Плоске, увігнуте або опукле днище змінює об'єм камери згоряння і, відповідно, ступінь стискання. Вибір форми залежить від конструкції головки блоку циліндрів, профілю камери згоряння, розташування клапанів і типу двигуна. У турбованих конфігураціях часто потрібен контроль ступеня стискання, щоб знизити ризик детонації при високому тиску наддуву. В атмосферних спортивних моторах навпаки може бути важливим підвищення ступеня стискання для кращої теплової ефективності та швидшої реакції на педаль акселератора.
Поршневі кільця відрізняються не лише розміром, а й матеріалом, натягом, профілем робочої кромки та покриттям. Сталеві компресійні кільця краще витримують високі температури й навантаження, тонкі кільця зменшують тертя, а спеціальні профілі другого кільця допомагають ефективніше контролювати мастило та тиск газів. У продукції JE Pistons, MAHLE, CP-Carrillo і MANLEY часто зустрічаються рішення, розраховані на конкретні задачі: від відновлення робочої герметичності двигуна до побудови високонавантаженої поршневої групи для автоспорту.
Застосування поршнів і кілець у дорожніх, гоночних та турбованих двигунах
У дорожньому тюнінгу поршні та кільця найчастіше змінюють під час капітального ремонту, переходу на вищий тиск наддуву або побудови двигуна з більшим запасом міцності. Для автомобіля, який використовується щодня, важливі не тільки пікова потужність, а й холодний запуск, стабільний холостий хід, помірна витрата мастила, низький рівень механічного шуму та ресурс у міському русі. У такому випадку поршнева група повинна мати баланс між міцністю та придатністю до нормальної експлуатації без постійного сервісного контролю після кожної поїздки.
Для кільцевих перегонів, їзди на гоночній трасі та дисциплін на витривалість навантаження на поршні інше. Двигун довго працює у верхній частині діапазону обертів, багаторазово проходить цикли розгону, гальмування двигуном і повторного прискорення. У таких умовах поршні повинні стабільно відводити тепло, не втрачати геометрію та витримувати тривалу роботу при високій температурі масла й охолоджувальної рідини. Кільця, своєю чергою, мають зберігати ущільнення навіть після багатьох теплових циклів, коли зазори, мастильна плівка та форма циліндра постійно змінюються.
У перегонах на прискорення та потужних проєктах із турбонаддувом основним фактором стає дуже високий тиск у циліндрі. Під час короткого заїзду двигун може отримувати екстремальне навантаження, яке значно перевищує серійні розрахункові режими. Тут особливо важливі товщина днища, конструкція зони поршневих кілець, міцність перемичок між канавками, якість пальців і правильний замковий зазор кілець. Якщо зазор замалий, кільце при нагріванні може зімкнутися, пошкодити канавку або стінку циліндра. Якщо зазор завеликий, зростає прорив газів і втрачається компресія.
Поршні та кільця також мають значення для дизельних двигунів, особливо у важких або тягових конфігураціях. Дизель працює з високим ступенем стискання і значним тиском у циліндрах, тому поршнева група повинна витримувати інтенсивне теплове навантаження та стабільно контролювати мастило. У категорії зустрічаються кільця для великих робочих об'ємів і платформ, де важливими є не лише потужність, а й витривалість під навантаженням. Це актуально для пікапів, спортивних проєктів на дизельній базі та техніки, де двигун працює в режимі високого крутного моменту.
Як вибрати поршні та кільця для конкретної конфігурації двигуна
Підбір поршнів і кілець починається з точних параметрів двигуна. Потрібно знати код мотора, діаметр циліндра, хід поршня, довжину шатуна, висоту компресії поршня, тип пальця, конструкцію головки блоку, об'єм камери згоряння та бажаний ступінь стискання. Навіть незначна помилка в цих параметрах може змінити положення поршня у верхній мертвій точці, порушити зазор до клапанів або зробити неможливим правильне налаштування ступеня стискання.
Другий важливий критерій — реальний рівень навантаження. Для помірного міського тюнінгу не завжди потрібна найекстремальніша поршнева група. Надто жорстка спортивна конфігурація може вимагати більшого теплового зазору, довшого прогріву та частішого контролю стану двигуна. Для автомобіля, який регулярно виїжджає на гоночну трасу або бере участь у змаганнях, навпаки, запас міцності важливіший за акустичний комфорт. Саме тому поршні та кільця варто підбирати не за принципом максимальної заявленої потужності, а за відповідністю конкретному режиму експлуатації.
Окремо потрібно враховувати тип палива. Бензин, спортивне паливо, суміші з високим вмістом етанолу та дизель мають різну температуру згоряння, стійкість до детонації та вимоги до налаштування. Для двигуна на етаноловій суміші може бути можливим вищий рівень наддуву або агресивніше запалювання, але це не скасовує вимог до теплового зазору кілець, якості мастила та охолодження. Для бензинового турбодвигуна важливо залишити достатній запас проти детонації, особливо якщо автомобіль експлуатується на різному паливі.
Під час вибору кілець важливо розуміти їхню товщину, матеріал, профіль і рекомендований замковий зазор. Тонші кільця зменшують тертя і можуть покращити відгук двигуна, але потребують якісної геометрії циліндра та точного складання. Ширші або міцніші кільця можуть бути доречними для високонавантажених моторів, де пріоритетом є витривалість. Маслознімне кільце повинно відповідати типу експлуатації: надмірний контроль мастила може погіршити змащування, а недостатній — призвести до витрати мастила й нагару в камері згоряння.
Не можна ігнорувати стан блоку циліндрів. Навіть найякісніші поршні JE Pistons, MAHLE, CP-Carrillo або MANLEY не працюватимуть правильно, якщо циліндри мають неправильну геометрію, зношення, овальність або неякісну обробку поверхні. Хонінгування повинно відповідати матеріалу кілець і рекомендованій шорсткості поверхні. Неправильна обробка може завадити припрацюванню кілець, збільшити витрату мастила або прискорити зношування. Тому підбір поршневої групи завжди пов'язаний із якістю механічної обробки блоку та професійним складанням двигуна.
Роль поршневої групи у потужності, компресії та надійності двигуна
Поршні та кільця впливають на потужність не лише через міцність, а й через герметичність циліндра. Якщо кільця ефективно утримують тиск, енергія згоряння використовується для обертання колінчастого вала, а не втрачається через прорив газів у картер. Стабільна компресія забезпечує передбачуване налаштування запалювання, рівномірну роботу циліндрів і кращу повторюваність результатів на стенді та трасі. У високофорсованому двигуні навіть невелика втрата ущільнення може призвести до зростання тиску в картері, викиду мастила через вентиляцію та падіння потужності.
Надійність поршневої групи залежить від узгодження багатьох факторів. Поршень повинен витримувати тиск згоряння, кільця — зберігати форму й пружність, палець — не деформуватися під змінним навантаженням, а мастильна система — стабільно відводити тепло та зменшувати тертя. У спортивних двигунах ці процеси відбуваються на межі матеріальних можливостей. Детонація, перегрів, неправильна паливна суміш або недостатній зазор можуть пошкодити поршень швидше, ніж будь-який інший вузол нижньої частини двигуна.
Якісна поршнева група також дає можливість будувати двигун із перспективою подальшого розвитку. Якщо нижня частина мотора має достатній запас міцності, легше переходити на продуктивнішу турбіну, інший паливний склад, вищий рівень наддуву або агресивніше налаштування. Якщо ж поршні та кільця залишаються слабкою ланкою, кожне збільшення потужності перетворюється на ризик. Саме тому під час серйозної побудови двигуна поршнева група часто модернізується раніше, ніж досягається гранична потужність штатних деталей.
Поршні та кільця як фундамент стабільної спортивної побудови двигуна
У правильно спроєктованому двигуні поршні та кільця не існують окремо від інших компонентів. Вони працюють разом із шатунами, колінчастим валом, головкою блоку, прокладкою ГБЦ, системою охолодження, мастильною системою, паливною апаратурою та електронним керуванням. Якщо ця система збалансована, двигун не лише розвиває високу потужність, а й зберігає стабільність під навантаженням. Для автоспорту, швидкої дорожньої їзди та потужних турбованих конфігурацій саме така стабільність є головною ознакою якісної інженерної побудови.
Правильно підібрані поршні та кільця дозволяють контролювати компресію, температуру, витрату мастила та механічну міцність двигуна. Вони визначають, наскільки безпечно мотор сприйматиме підвищений тиск у циліндрах, чи збереже ущільнення після багатьох теплових циклів і чи зможе працювати без втрати ресурсу в умовах, для яких серійні компоненти вже не розраховані. У цьому сенсі поршнева група є не просто частиною ремонту, а основою довгострокової надійності будь-якого серйозного тюнінгового проєкту.
В інтернет-магазині ATOMIC-SHOP ви знайдете не просто поршні та кільця, а комплексне інженерне рішення для побудови міцної, герметичної та термостійкої поршневої групи, здатної працювати в умовах швидкої дорожньої експлуатації, навантажень гоночної траси та професійного автоспорту.
