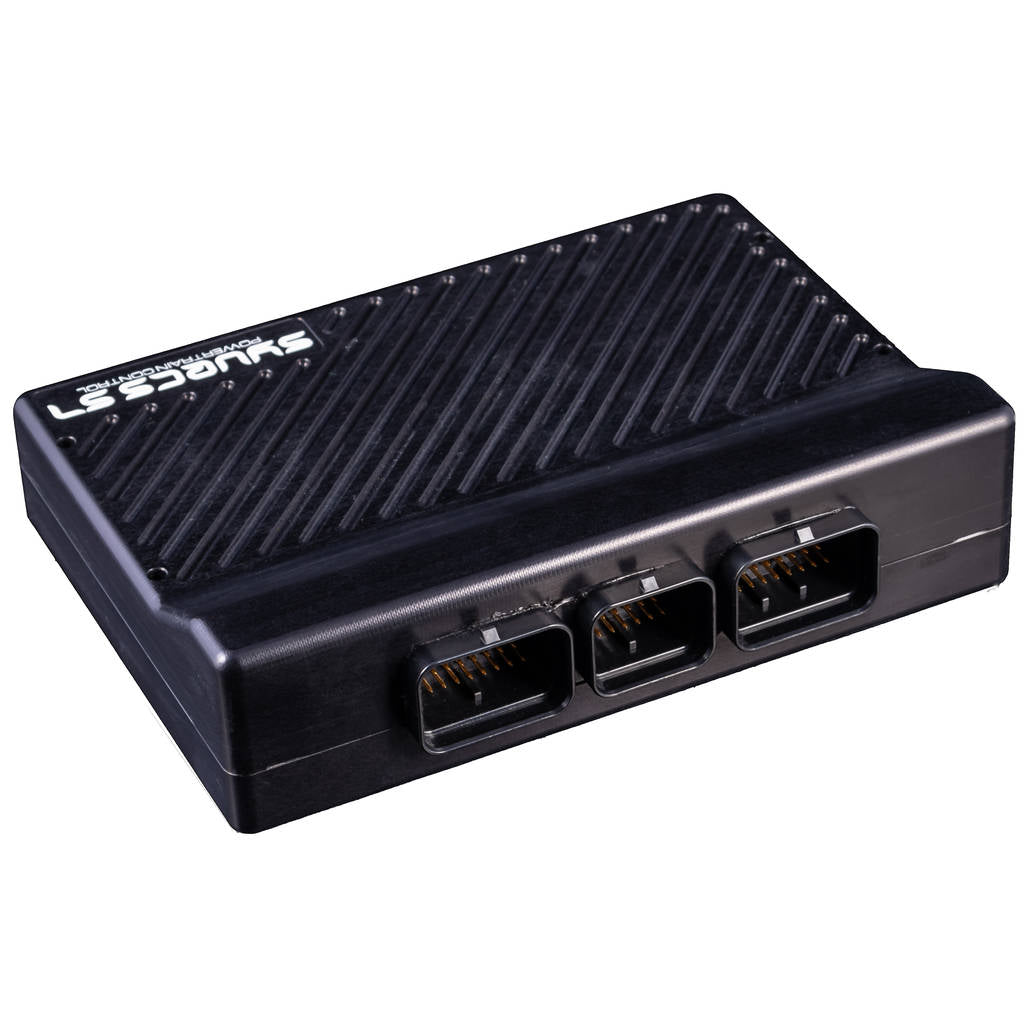

SYVECS SYV-S7i Автономний ЕБУ S7i

Опис SYVECS SYV-S7i Автономний ЕБУ S7i

S7i — це недорога система керування двигуном, розроблена для клієнтів з обмеженим бюджетом, які все ж потребують потужний контролер. Заміщуючи S6i, ЕБУ доступний як окремий блок або в складі комплектів Plug N Play.

ЕБУ S7-I забезпечує точний контроль двигуна. Його архітектура з трьома процесорами використовує високошвидкісний RISC-процесор для виконання коду та великий FPGA для високошвидкісного відстеження положення двигуна. Планування коду залишається незалежним від сигналів, що підвищує гнучкість, ефективність і точність у перехідних режимах. Розвинені алгоритми керування підтримуються через програмне забезпечення SCal та прошивку S7.

Розроблений для комплектів Plug N Play, що потребують програмовану шину CAN та підтримку Drive-By-Wire, S7-i використовує ті ж три роз'єми AMP Superseal і розпіновку вводу/виводу, що й ЕБУ S7Plus. Це дозволяє пізніше оновити систему до S7Plus при необхідності додаткових входів і виходів без заміни жгуту проводів. Третій процесор призначений для підтримки користувацького коду на C для повної інтеграції автомобіля через шину CAN та користувацьких стратегій OEM-застосунків. Ця функція наразі доступна лише співробітникам Syvecs, планується доступність для дилерів.

• Корпус з цільного алюмінію з герметизацією
• Три водонепроникні роз'єми з 94 контактами
• Програмована шина CAN та підтримка Drive-By-Wire
• Розпіновка вводу/виводу сумісна з S7Plus

Технічні характеристики:

• Аналогові входи загального призначення: 16
• 5В/Біполярні входи датчиків/синхронізації/швидкості: 4, з програмованими рівнями спрацьовування
• 5В/Терморезисторні входи датчиків/синхронізації/швидкості: 4, з фіксованими рівнями спрацьовування
• 5В входи датчиків: 4
• Входи терморезисторів: 4
• Вхід NTK Lambda: 1
• Цепь термопари типу K: 1
• Вхід детонації: 1
• Виходи драйверів високого/низького рівня: 18
• Виходи напівмосту: 2, максимум 10 ампер
• Виходи впорскування/ШІМ низького рівня: 16, максимум 10 ампер
• TTL драйвери запалювання: 6
• CAN 2.0B: 2; друга CAN-шина встановлена на пристроях з вересня 2020 року
• Вихід RS232: 1
• Ethernet: 100 МГц повнодуплексне з'єднання для програмування ПК та завантаження даних
• Вбудована пам'ять для логування: 16 МБ
• Розміри: 185 x 145 x 55 мм

Застосовність:

• Ford Focus RS
• Volkswagen Golf R32
• Honda FD2
• Toyota Supra 1993-1998, механіка
• Toyota Supra з 1998 року, механіка
• Subaru Impreza 2006-2008
• Subaru Impreza Hatch
• Subaru Impreza MY2015
• Доступні додаткові комплекти Plug N Play
