Колінчасті вали як основа перетворення тиску згоряння на крутний момент
Колінчасті вали є центральними силовими деталями нижньої частини двигуна, які перетворюють зворотно-поступальний рух поршнів на обертання, що далі передається на трансмісію. Саме через колінчастий вал проходить основне механічне навантаження від процесу згоряння, роботи шатунів, інерції поршневої групи та опору автомобіля під час прискорення. У серійному двигуні цей вузол розрахований на конкретний рівень потужності, обертів і ресурсу, але після тюнінгу, підвищення тиску наддуву або збільшення робочого об'єму штатний запас міцності може стать недостатнім.

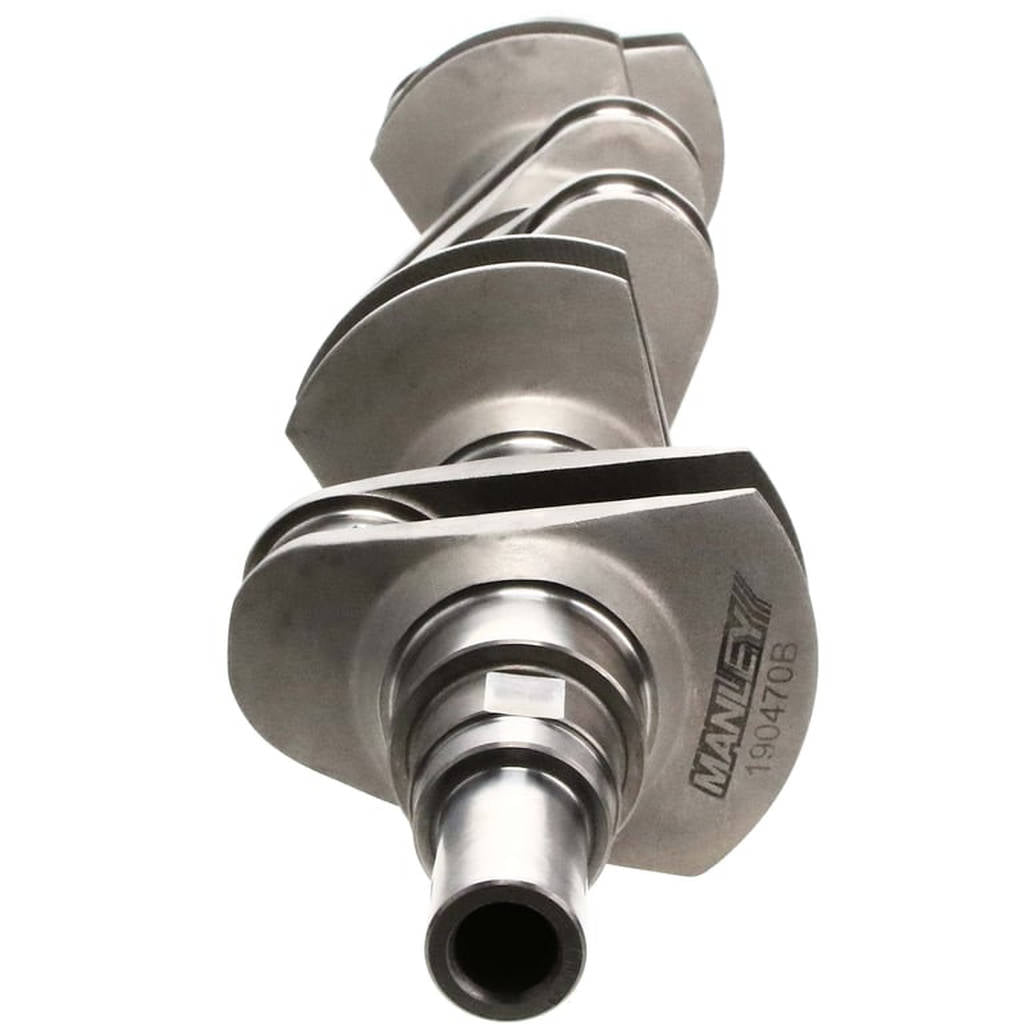

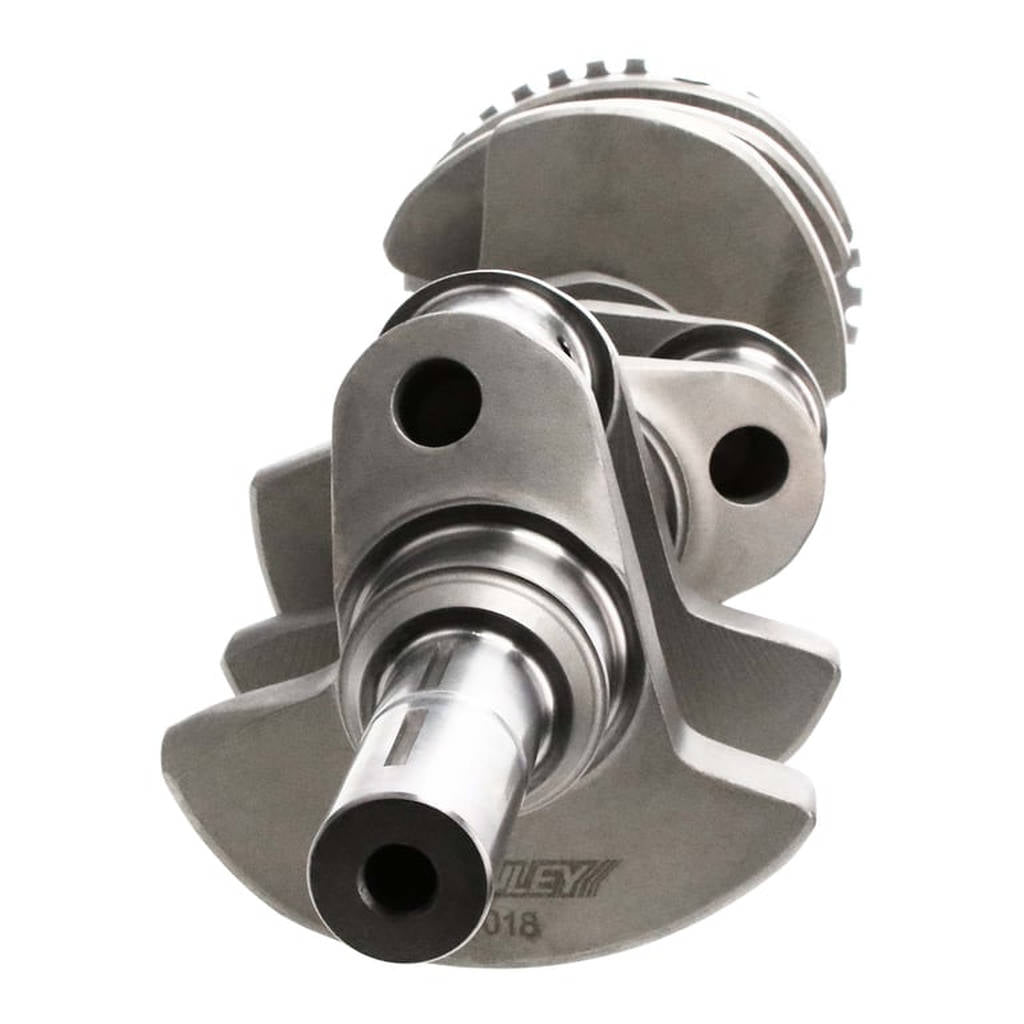

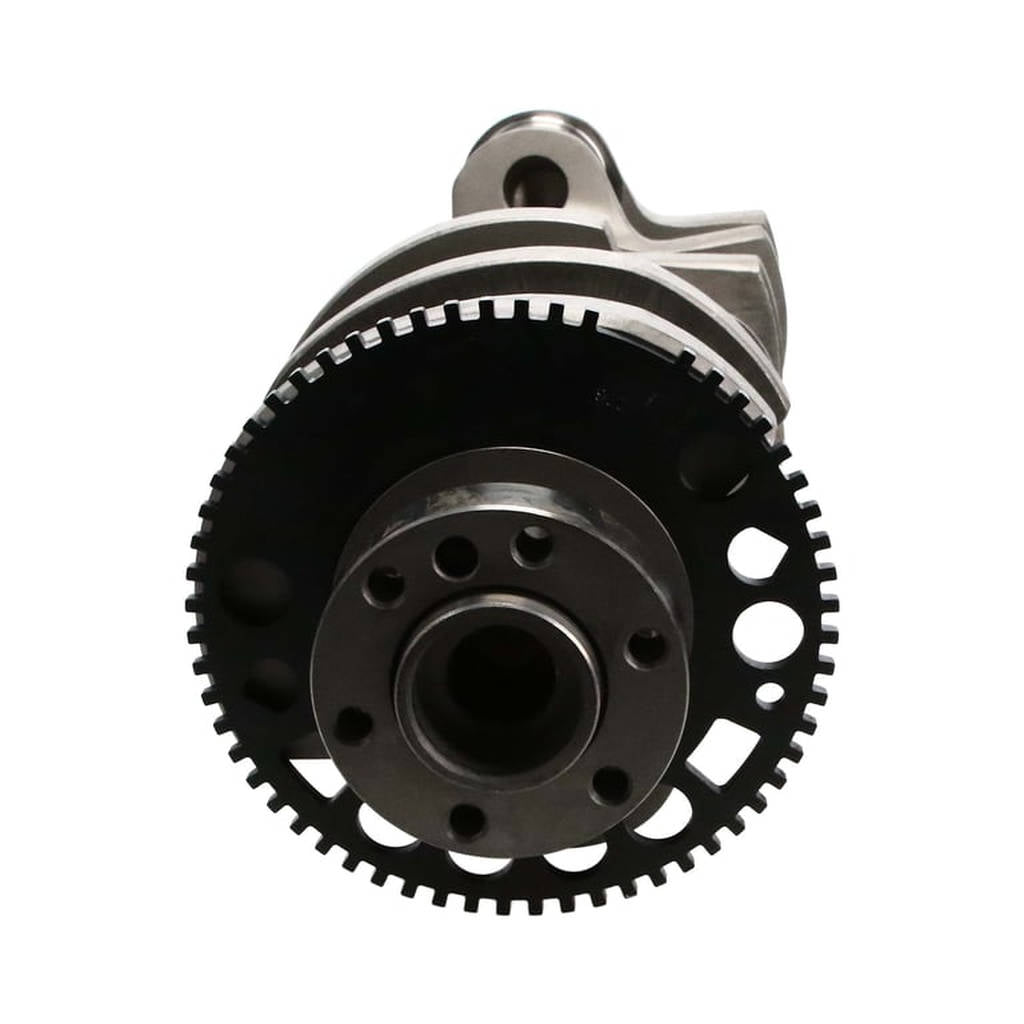

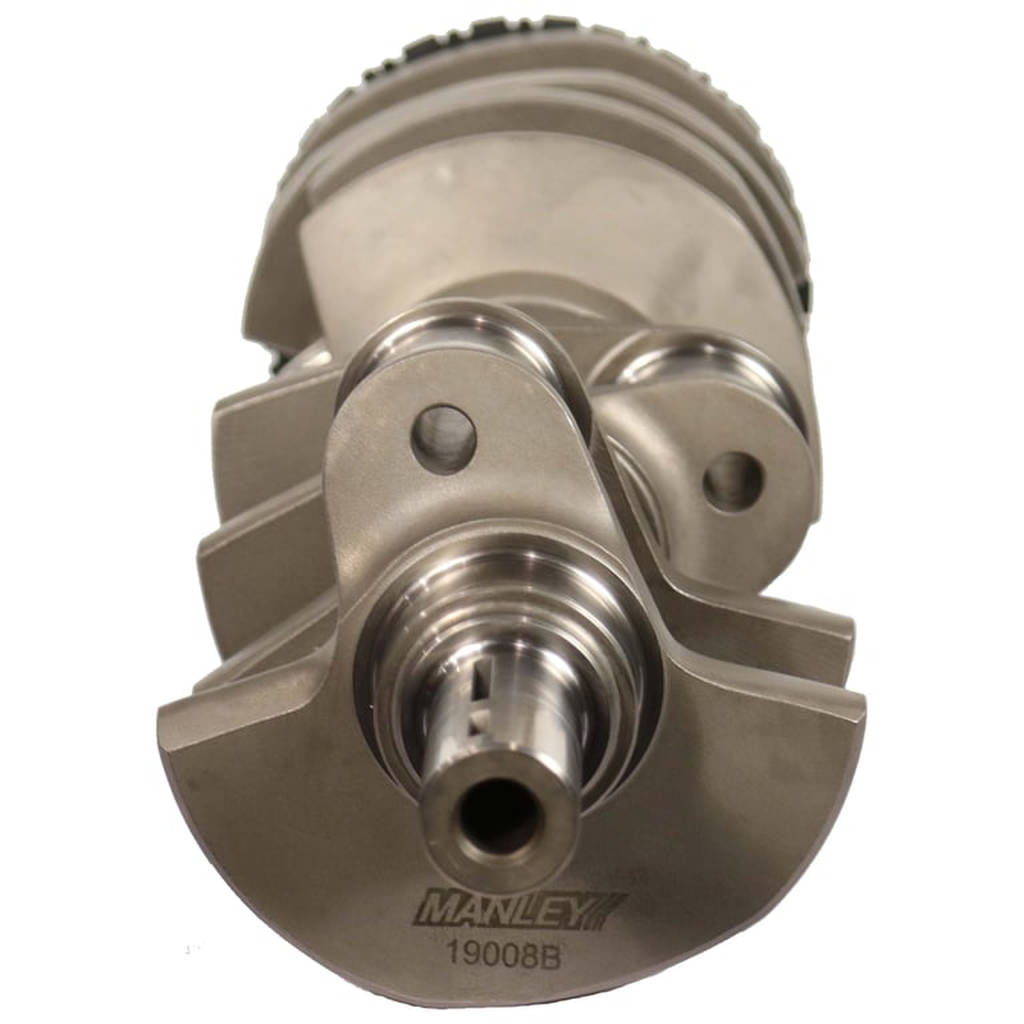

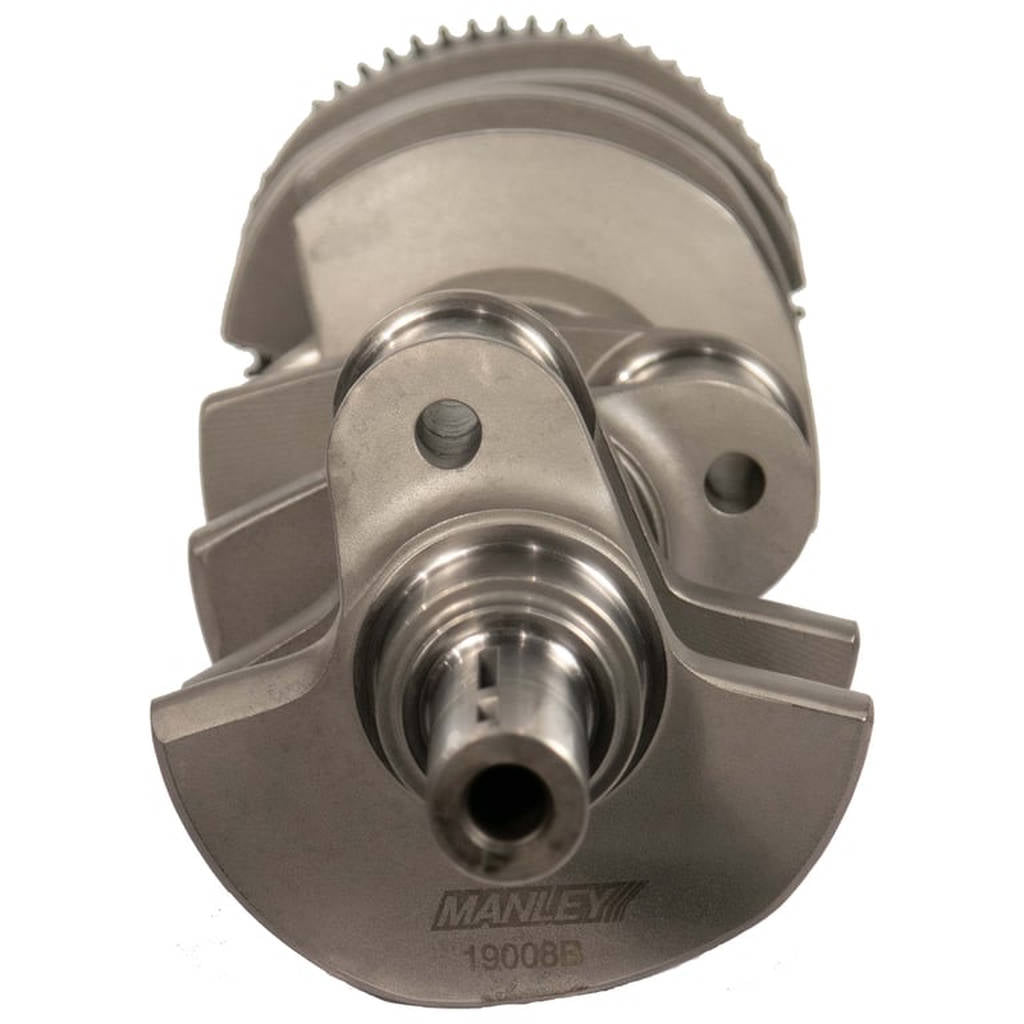

У категорії представлені колінчасті вали та суміжні компоненти для побудови високопродуктивних двигунів, зокрема рішення для посилення нижньої частини мотора, підвищення крутного моменту, роботи на високих обертах і використання у спортивних конфігураціях. Такі деталі застосовуються під час капітального ремонту, побудови двигуна з більшим запасом міцності, переходу на іншу конфігурацію ходу поршня або підготовки автомобіля до гоночної траси, перегонів на прискорення та швидкої дорожньої експлуатації. Серед брендів категорії присутні AMS Performance, Manley Performance та Tomei, а також високоміцне кріплення від світового лідера ARP. Разом ці компоненти використовуються у проєктах, де важливі точність, міцність і абсолютна стабільність роботи всієї системи кривошипно-шатунного механізму.
Для тюнінгу двигуна колінчастий вал має принципове значення, тому що він визначає не лише здатність витримувати крутний момент, а й характер роботи мотора. Його геометрія впливає на хід поршня, робочий об'єм, швидкість поршня, навантаження на шатуни, балансування та максимальну безпечну частоту обертання. Якщо поршні та шатуни формують силову групу циліндра, то колінчастий вал об'єднує їхню роботу в єдиний обертальний процес. У високонавантаженому двигуні слабкий або неправильно підібраний колінчастий вал може обмежити весь проєкт незалежно від якості турбіни, паливної системи, головки блоку чи електронного керування.
Конструкція колінчастого вала та його робота в двигуні

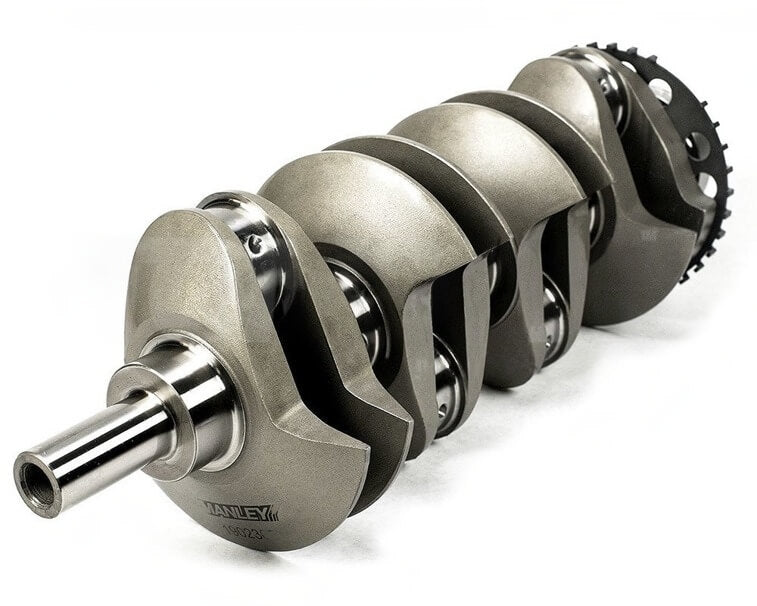

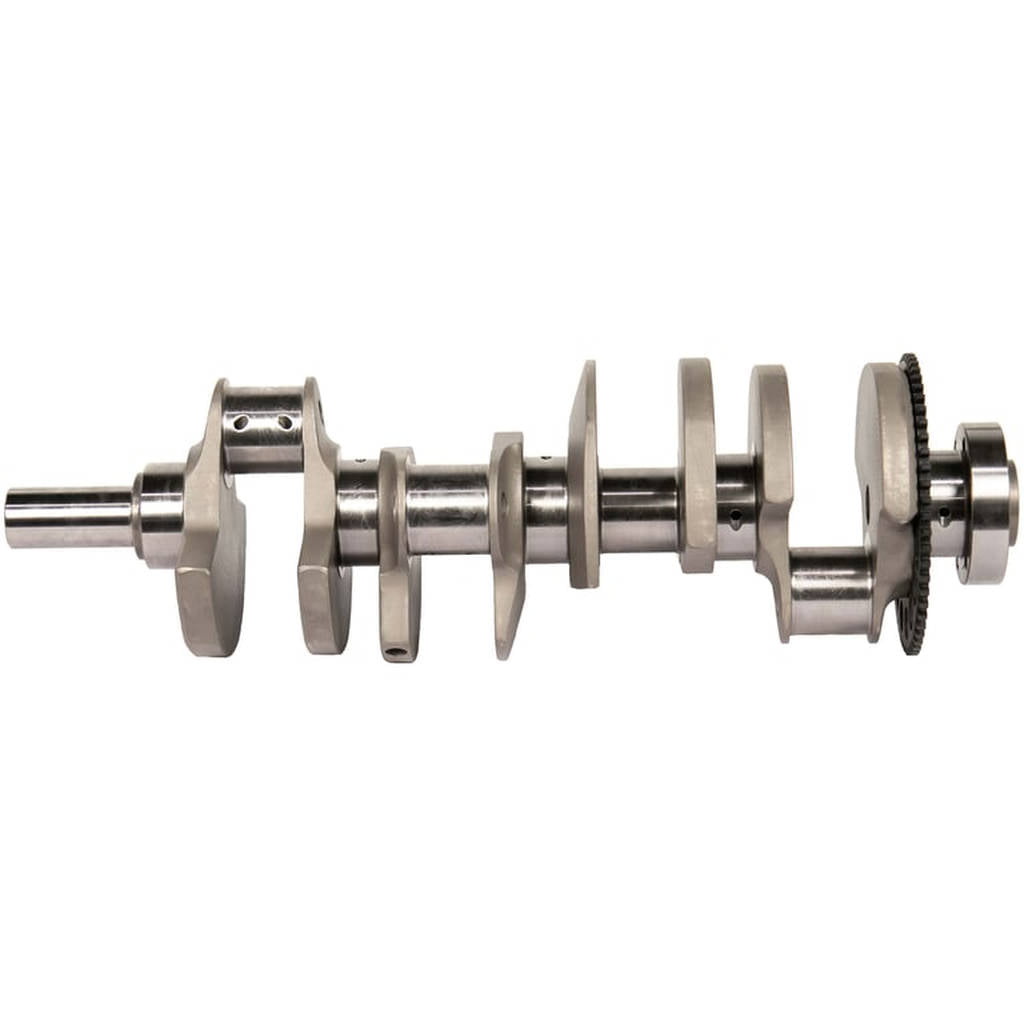

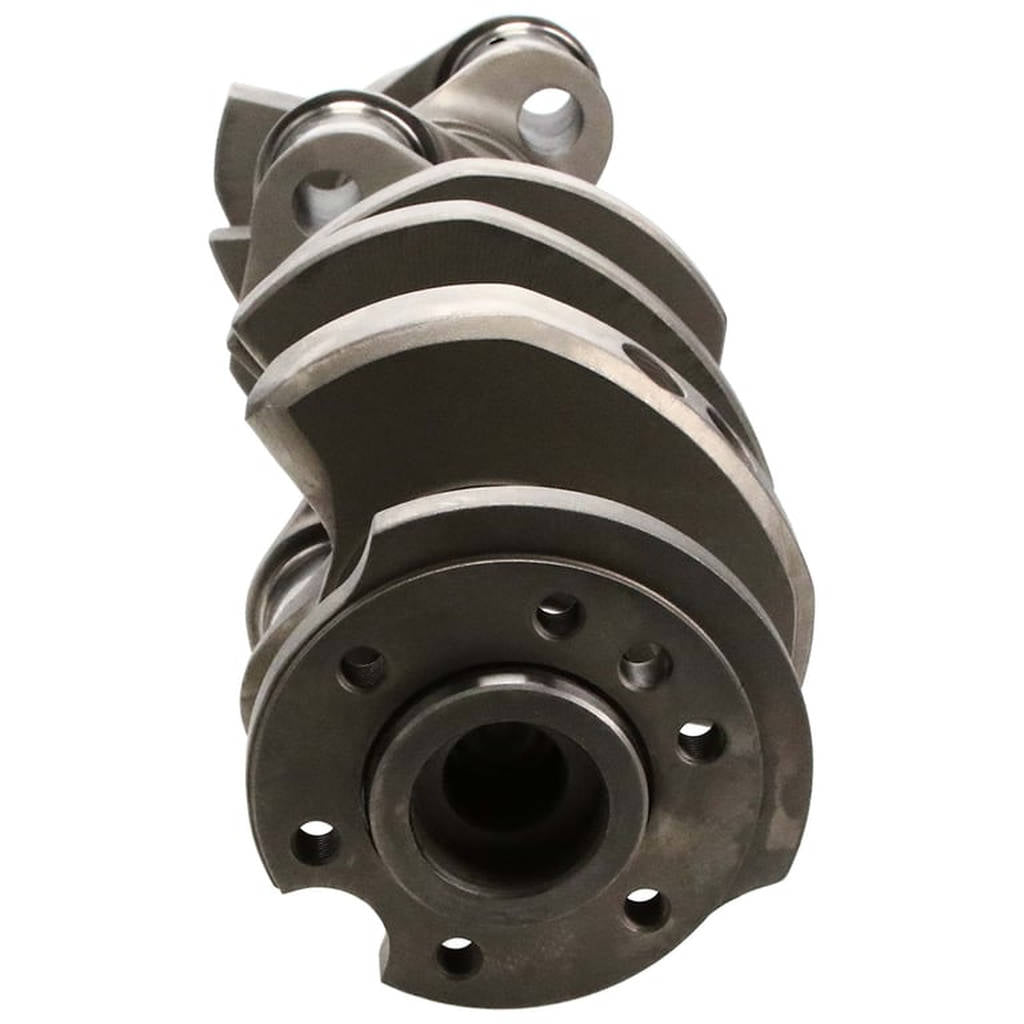

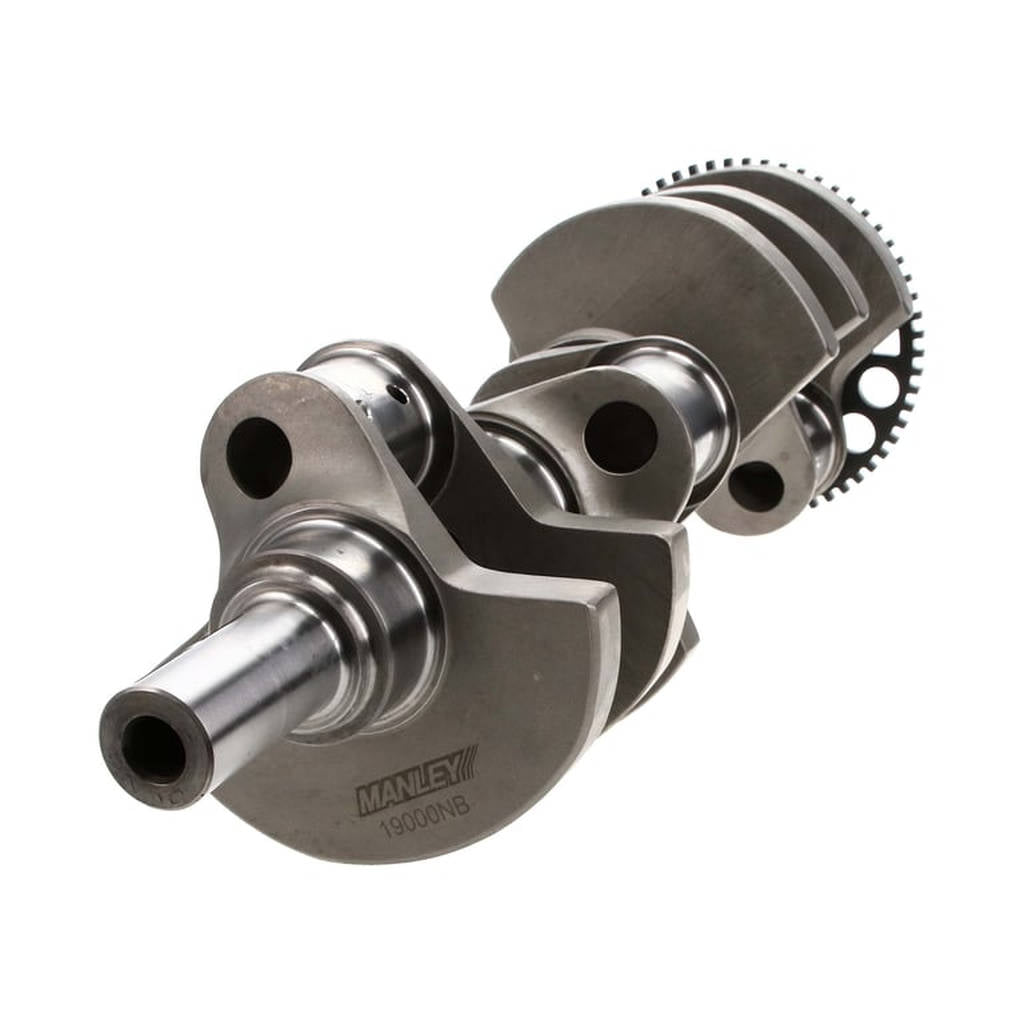

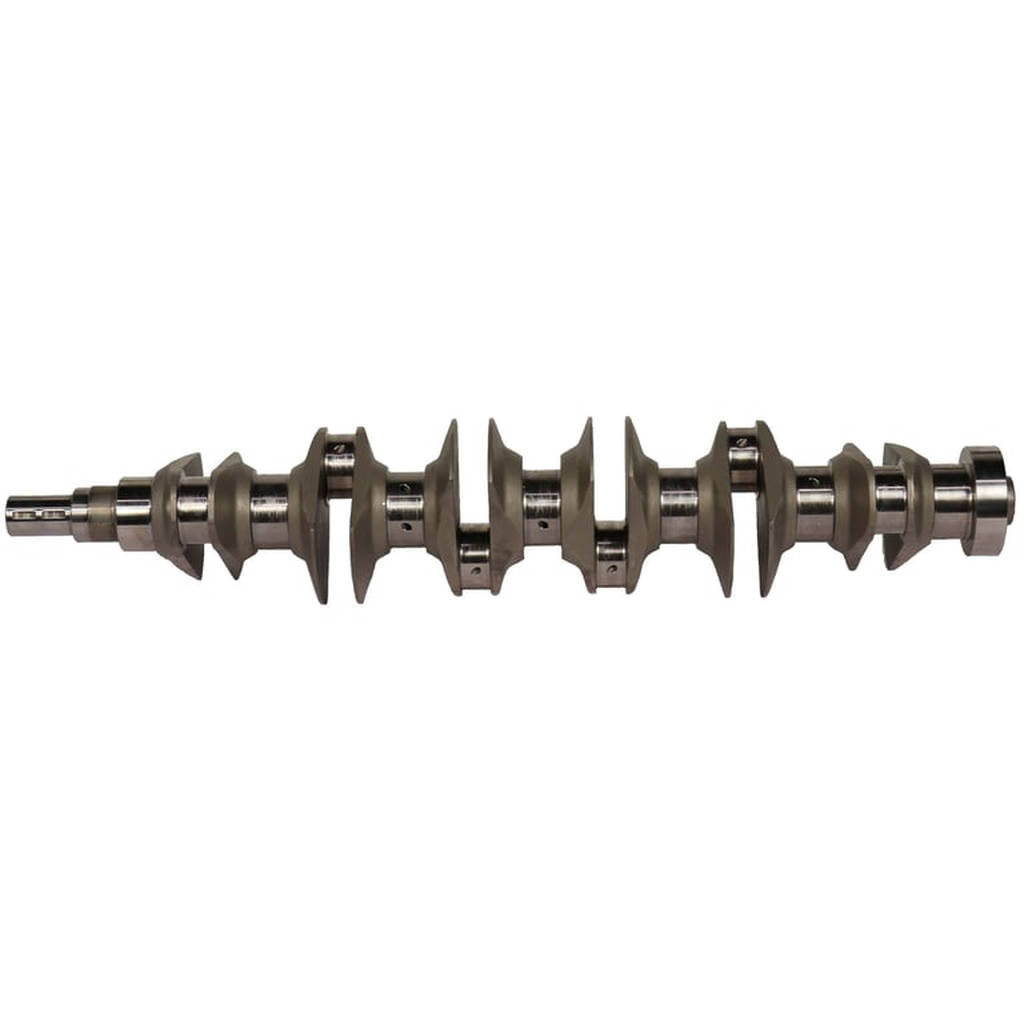

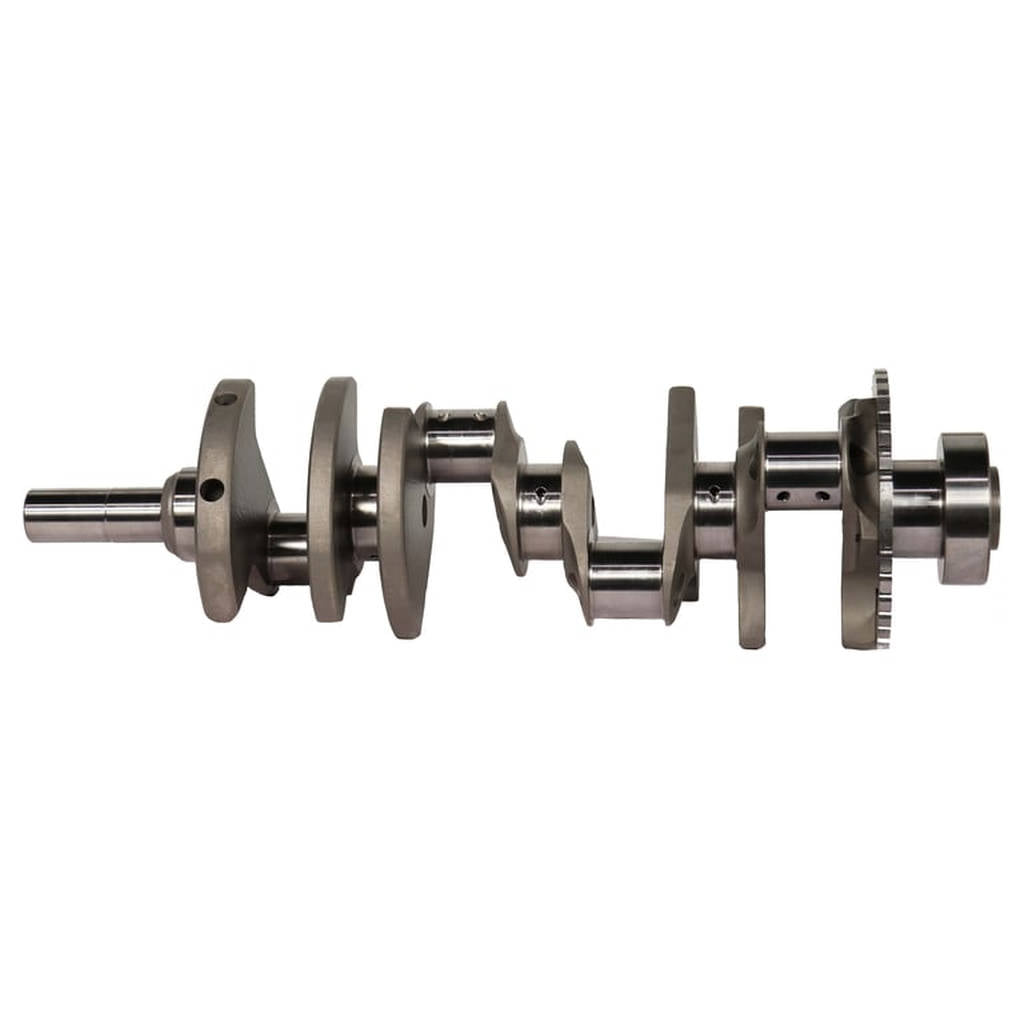

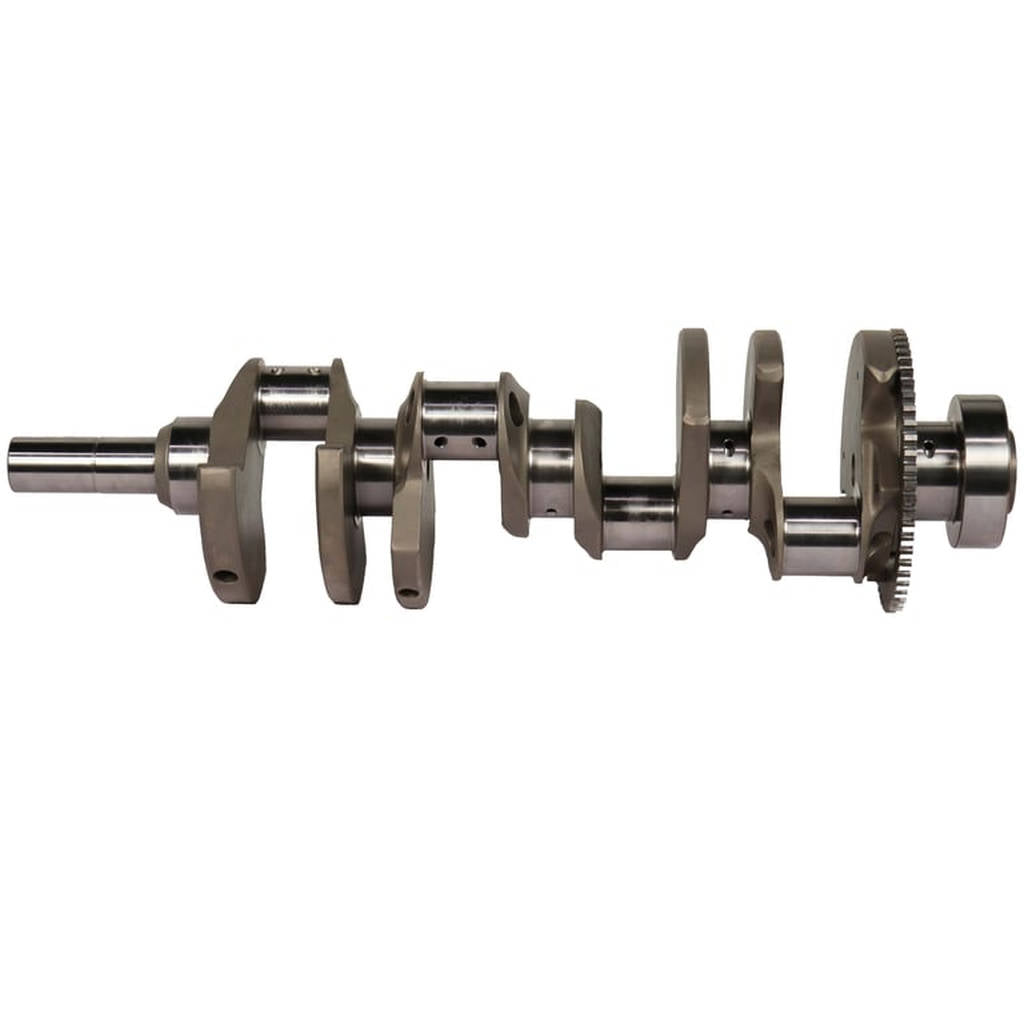

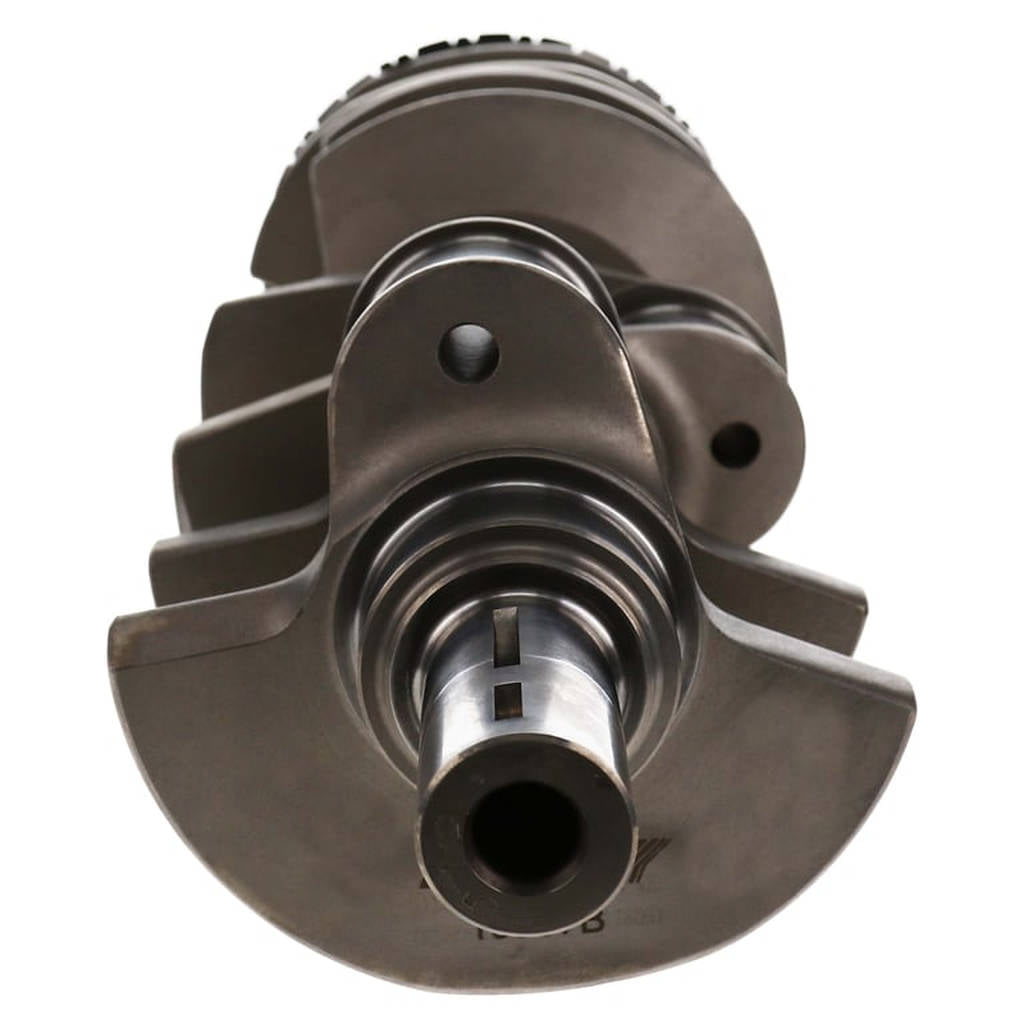

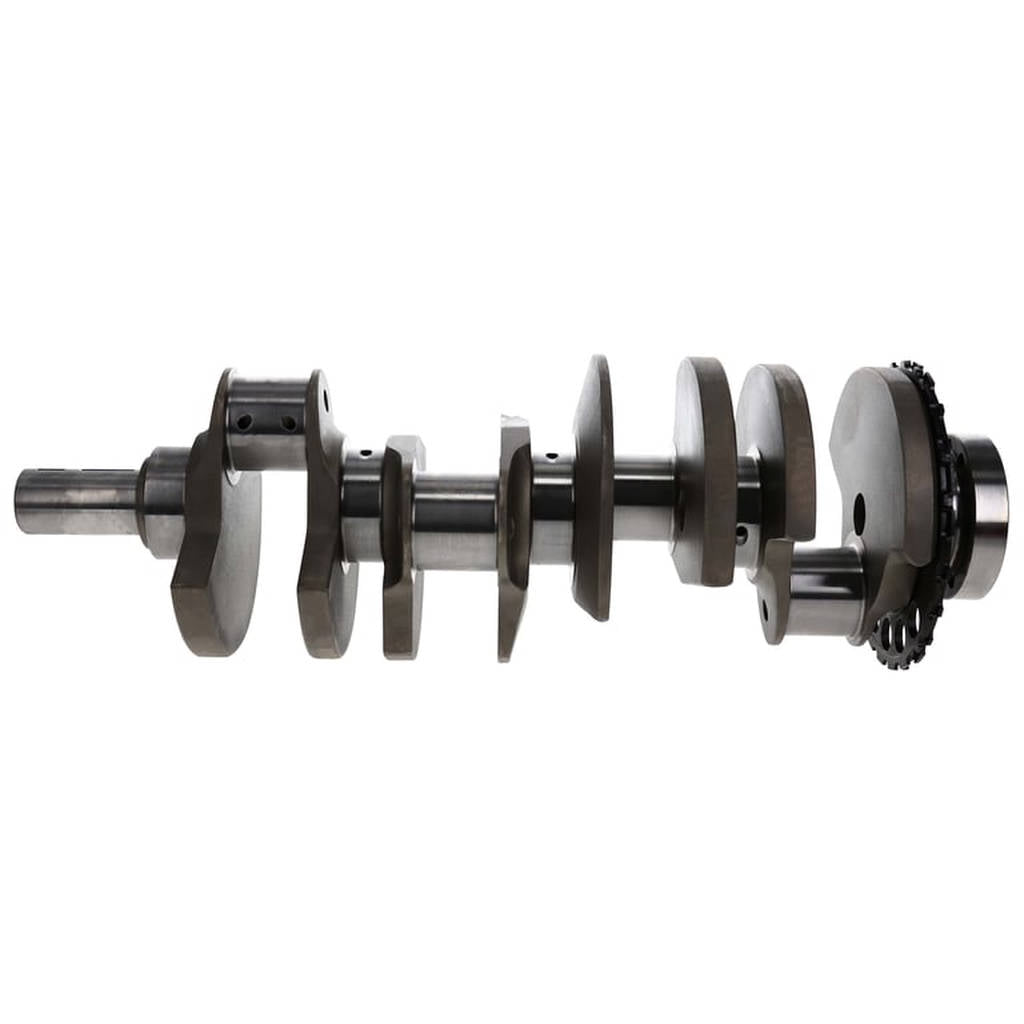

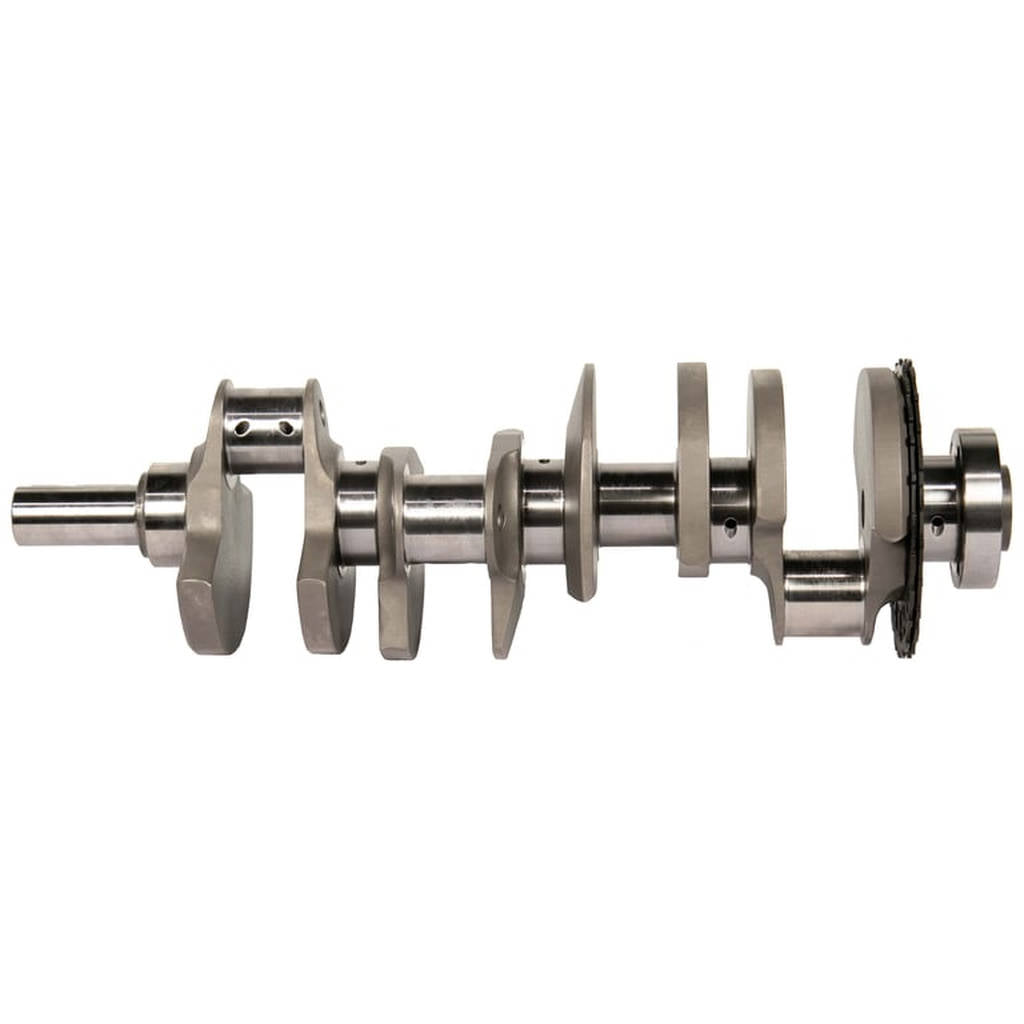

Колінчастий вал складається з корінних шийок, шатунних шийок, щік, противаг, масляних каналів і посадкових поверхонь для шківа, маховика або приводних елементів. Корінні шийки спираються на блок циліндрів через корінні вкладиші, а шатунні шийки з'єднуються з нижніми головками шатунів. Під час роботи двигуна поршень передає зусилля через шатун на шатунну шийку, і завдяки зміщенню цієї шийки відносно осі обертання виникає крутний момент. Чим більший тиск у циліндрі та довше плече кривошипа, тим вище навантаження на вал, вкладиші та блок.
Геометрія колінчастого вала визначає хід поршня. Збільшення ходу (строкер-кіт) дозволяє отримати більший робочий об'єм і вищий крутний момент у середньому діапазоні, але одночасно підвищує середню швидкість поршня, інерційні навантаження та вимоги до міцності шатунів. Коротший хід, навпаки, може бути корисним для двигунів, які працюють на високих обертах, оскільки зменшує пікові швидкості поршневої групи. Тому колінчасті вали не можна оцінювати лише за міцністю: їх потрібно розглядати як елемент, що формує характер двигуна.

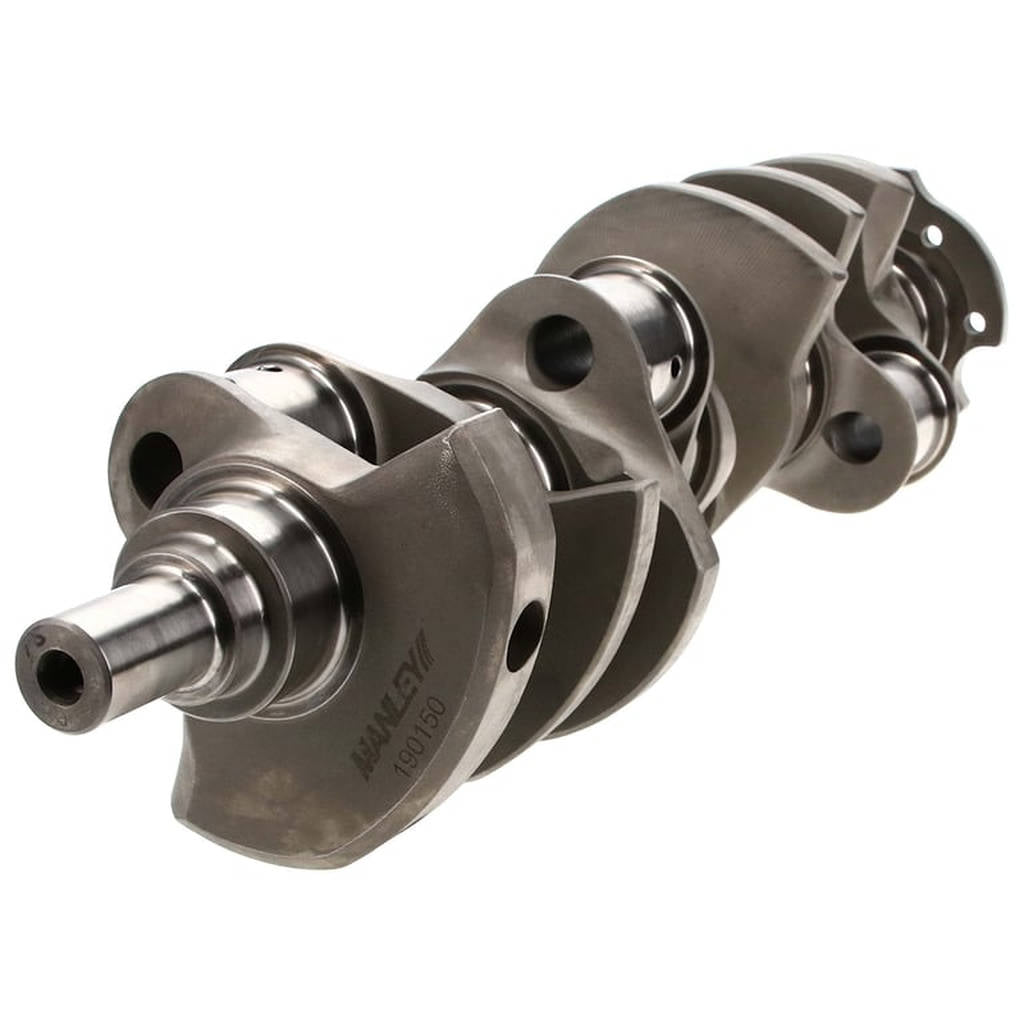

Противаги колінчастого вала виконують важливу роль у зменшенні вібрацій та інерційних навантажень. Вони компенсують частину маси поршнів і шатунів, знижують навантаження на корінні підшипники та допомагають двигуну працювати стабільніше на високих обертах. Якщо балансування виконане неточно, зростає вібрація, прискорюється зношування вкладишів, погіршується робота масляної плівки та підвищується ризик втомних тріщин. У спортивних двигунах, де мотор часто працює біля верхньої межі обертів, балансування колінчастого вала має таке саме значення, як міцність матеріалу.
Масляні канали всередині колінчастого вала забезпечують подачу мастила до шатунних шийок. Під навантаженням між шийкою і вкладишем повинна зберігатися стабільна гідродинамічна плівка (масляний клин), яка не допускає прямого контакту металу з металом. Якщо канал забруднений, тиск мастила нестабільний або зазор у вкладишах підібраний неправильно, навіть міцний колінчастий вал може швидко отримати пошкодження поверхні. Тому цей вузол завжди пов'язаний із якістю системи мащення, підбором вкладишів і точністю складання двигуна.
Матеріали, обробка та інженерія міцності колінчастих валів
Колінчасті вали для серійних двигунів можуть виготовлятися литтям або куванням залежно від призначення мотора, вимог до вартості та рівня навантаження. Для високопродуктивних двигунів перевага часто надається кованим сталевим валам (найчастіше з високоміцних хромомолібденових сплавів), оскільки вони краще протистоять ударним і циклічним навантаженням. Кування формує щільнішу структуру металу та покращує здатність деталі витримувати розтягування, кручення і втому матеріалу. У двигуні, який працює з високим тиском у циліндрах, саме втомна міцність часто визначає реальний ресурс колінчастого вала.
Матеріал колінчастого вала повинен витримувати не лише піковий крутний момент, а й багаторазові цикли навантаження. Під час кожного оберту вал зазнає скручування, згину та локальних напружень у зонах переходу між шийками і щоками. Саме ці перехідні ділянки є критичними для довговічності, тому важливими стають радіуси галтелей, якість поверхні, відсутність концентраторів напруження та правильна термічна обробка (азотування або загартування струмами високої частоти). Для автомобіля, який використовується на гоночній трасі або в перегонах на прискорення, така деталізація має практичне значення: вал повинен не просто витримати один заїзд, а працювати стабільно після багатьох циклів навантаження.
Поверхнева обробка шийок визначає роботу вкладишів і системи мащення. Шийки повинні мати правильну круглість, точний діаметр, відповідну шорсткість (значення параметра RA) і стабільну геометрію по всій ширині контакту. Надто груба поверхня прискорює зношування вкладишів, а надто неправильна геометрія може порушити мастильний клин. У високонавантажених двигунах особливо важливо, щоб після механічної обробки колінчастий вал був перевірений на биття, мікротріщини за допомогою дефектоскопії та відповідність допускам. Навіть невелике відхилення може призвести до вібрацій, перегріву вкладишів або падіння тиску мастила.
Окрему роль відіграє кріплення, пов'язане з колінчастим валом. Болти маховика, кріплення шківа, елементи фіксації та інші силові з'єднання повинні витримувати різкі зміни моменту та вібраційні навантаження. Саме тому бренд ARP є незамінним у контексті високонавантажених двигунів: їхнє якісне кріплення допомагає зберігати стабільність вузлів, які працюють разом із валом. Водночас Manley Performance і Tomei відомі рішеннями для побудови міцної нижньої частини двигуна, а AMS Performance асоціюється з комплексними конфігураціями для потужних автомобільних платформ.
Застосування колінчастих валів у дорожніх, гоночних і турбованих двигунах
У дорожньому тюнінгу колінчасті вали найчастіше розглядаються під час серйозної побудови двигуна, коли планується збільшення потужності, крутного моменту або робочого об'єму. Якщо автомобіль залишається придатним для щоденної експлуатації, важливими є не лише міцність, а й плавність роботи, відсутність зайвих вібрацій, стабільний тиск мастила та сумісність із серійними або доопрацьованими системами. У такій конфігурації вал повинен забезпечувати запас міцності, але не створювати зайвих проблем із балансуванням, ресурсом вкладишів і роботою на низьких обертах.
На гоночній трасі колінчастий вал працює в умовах тривалого високого навантаження. Двигун багаторазово виходить у верхній діапазон обертів, проходить цикли прискорення, гальмування двигуном, перемикання передач і повторного навантаження після поворотів. У таких режимах особливо важливі стабільність геометрії, якість балансування, робота системи мащення та здатність шийок зберігати правильну поверхню контакту з вкладишами. Для трекового автомобіля колінчастий вал повинен витримувати не лише максимальну потужність, а й тривалу роботу при високій температурі масла.
У перегонах на прискорення (драг-рейсингу) навантаження на колінчастий вал має інший характер. За короткий проміжок часу двигун отримує надзвичайно високий тиск у циліндрах, різке зростання крутного моменту та сильні ударні навантаження на шатунні шийки. Потужні двигуни з високим рівнем тиску наддуву можуть створювати такі умови, у яких серійний вал швидко наближається до межі міцності. Тут важливі матеріал, радіуси переходів, якість термічної обробки, точність балансування та сумісність із посиленими шатунами, поршнями й вкладишами.
Колінчасті вали також важливі для дизельних двигунів, де високий крутний момент і значний тиск у циліндрах присутні навіть у серійних конфігураціях. Після доопрацювання паливної системи, підвищення тиску наддуву або програмного керування навантаження на вал, корінні опори та шатунні шийки зростає ще більше. У таких моторах недостатньо орієнтуватися тільки на пікову потужність: потрібно враховувати тривалу роботу под великим тяговим навантаженням, температуру масла, якість мащення та стан блоку циліндрів. Саме тому посилений або правильно підібраний колінчастий вал може бути ключовим елементом надійності дизельного проєкту.
Як вибрати колінчастий вал для конкретної конфігурації двигуна
Підбір колінчастого вала починається з точних параметрів двигуна. Потрібно знати код мотора, кількість циліндрів, діаметр корінних і шатунних шийок, хід поршня, ширину шийок, тип приводу допоміжних агрегатів, сумісність із маховиком або демпфером, а також конструкцію блоку циліндрів. Навіть невелика відмінність у посадкових розмірах, масляних каналах або кріпленні може зробити вал несумісним із конкретною платформою. Для спортивного двигуна така помилка особливо критична, оскільки після складання будь-яка невідповідність може швидко призвести до проблем із мастилом, вібраціями або вкладишами.
Другий важливий критерій — бажаний характер двигуна. Якщо мета полягає у збільшенні робочого об'єму та крутного моменту, може застосовуватися вал із більшим ходом поршня (строкер). Така конфігурація дозволяє отримати сильнішу тягу, але підвищує середню швидкість поршня та навантаження на шатуни. Якщо двигун будується для високих обертів, надмірне збільшення ходу може бути небажаним. У цьому випадку важливішими стають мала інерція, точне динамічне балансування і здатність вала стабільно працювати у верхньому діапазоні обертів (наприклад, полегшені вали з ножоподібним профілем щік).
Не менш важливо враховувати суміжні компоненти. Колінчастий вал повинен працювати разом із шатунами, поршнями, вкладишами, маховиком, демпфером крутильних коливань і системою мащення. Якщо встановлюється вал із іншим ходом, змінюються положення поршня у верхній і нижній мертвих точках, геометрія шатуна, ступінь стискання та навантаження на стінки циліндра. Це може вимагати інших поршнів, шатунів або доопрацювання блоку. Тому колінчасті вали потрібно підбирати як частину повної збірки двигуна, а не як ізольовану деталь.
Під час вибору варто звертати увагу на балансування. Колінчастий вал працює разом із маховиком, зчепленням, демпфером і поршнево-шатунною групою, тому остаточна стабільність залежить від усього обертового вузла. Для високих обертів і спортивного застосування бажано виконувати балансування комплектом, а не оцінювати тільки сам вал. Неправильний баланс може спричинити вібрації, зниження ресурсу вкладишів, тріщини в кріпленнях і нестабільну роботу двигуна під навантаженням.
Окремо потрібно оцінювати стан блоку циліндрів і масляної системи. Новий або посилений колінчастий вал не вирішить проблему, якщо корінні ліжка ліжка блока мають відхилення геометрії, масляний насос не забезпечує стабільний тиск, канали забруднені, а вкладиші підібрані без урахування реальних зазорів. У двигунах із високим навантаженням точність складання має вирішальне значення. Колінчастий вал повинен працювати в правильних допусках, з якісним мастилом, стабільною температурою і достатнім запасом по мащенню.
Роль колінчастого вала у потужності, ресурсі та стабільності двигуна
Колінчастий вал не створює потужність самостійно, але саме він визначає, чи зможе двигун безпечно перетворити тиск у циліндрах на крутний момент. Коли зростає тиск наддуву, збільшується ступінь стискання або двигун працює на агресивніших налаштуваннях, навантаження на шатунні шийки та корінні опори різко підвищується. Якщо вал недостатньо міцний або має слабкі місця в геометрії, він може отримати мікротріщини, деформацію або пошкодження поверхонь. У найгіршому випадку руйнування колінчастого вала призводить до повної відмови силового агрегату.
Ресурс колінчастого вала залежить від поєднання матеріалу, якості обробки, балансування, стану вкладишів і стабільності мащення. Якщо мастильна плівка між шийкою і вкладишем зберігається, вал може витворювати значні навантаження протягом довгого часу. Якщо ж тиск мастила падає, зазор підібраний неправильно або двигун перегрівається, поверхня шийок швидко пошкоджується. Саме тому в побудові високопродуктивного двигуна колінчастий вал завжди розглядається разом із масляним насосом, протипливним піддоном картера, вкладишами, охолодженням масла та якістю складання.
Правильно підібраний колінчастий вал також дає запас для подальшого розвитку проєкту. Якщо нижня частина двигуна вже має міцний вал, посилені шатуни, відповідні поршні та стабільну систему мащення, легше переходити до вищого тиску наддуву, іншого паливного складу, продуктивнішої турбіни або збільшеного робочого об'єму. Якщо ж вал залишається слабкою ланкою, будь-яке підвищення крутного моменту створює ризик механічної відмови. У цьому сенсі колінчастий вал є не просто деталлю обертання, а силовою основою всієї побудови двигуна.
Колінчасті вали як фундамент міцної нижньої частини двигуна
У високопродуктивному двигуні колінчастий вал працює в центрі силового навантаження. Він приймає зусилля від шатунів, передає крутний момент на трансмісію, утримує баланс обертової системи та визначає механічну стабільність нижньої частини двигуна. Якщо вал підібраний правильно, двигун отримує надійну основу для підвищеної потужності, високих обертів, збільшеного тиску в циліндрах і тривалої роботи під навантаженням. Якщо ж цей вузол не відповідає рівню проєкту, навіть якісні поршні, шатуни, турбокомпресор і налаштування електроніки не зможуть забезпечити довготривалий ресурс.
Для швидкої дорожньої експлуатації, гоночної траси, перегонів на прискорення та професійного автоспорту колінчасті вали потрібно розглядати як частину повної системи двигуна. Вони мають відповідати поршневій групі, шатунам, вкладишам, блоку циліндрів, системі мащення, маховику та фактичному діапазону обертів. Саме такий підхід дозволяє створити мотор, який не лише демонструє високу потужність, а й зберігає механічну стабільність після багаторазових навантажень. У грамотній побудові двигуна колінчастий вал є одним із тих компонентів, від яких залежить не тільки результат на стенді, а й реальний ресурс у складних умовах експлуатації.
В інтернет-магазині ATOMIC-SHOP ви знайдете не просто колінчасті вали, а комплексне інженерне рішення для побудови міцної нижньої частини двигуна, здатної працювати під високим тиском у циліндрах, на підвищених обертах і в умовах інтенсивної дорожньої, гоночної та спортивної експлуатації.
