Ремені як елемент синхронізації газорозподільного механізму
Ремені в двигуні виконують значно важливішу роль, ніж просто передавання обертання між шківами. У високонавантажених силових агрегатах ремінь ГРМ відповідає за точну синхронізацію колінчастого вала, розподільних валів, клапанного механізму та, залежно від конфігурації, допоміжних приводів. Від його стану залежить момент відкриття й закриття клапанів, стабільність фаз газорозподілу, безпека поршневої групи та здатність двигуна працювати на високих обертах без ризику механічного збою.
У категорії представлені ремені ГРМ, паси допоміжних агрегатів та суміжні компоненти для двигунів, які використовуються в серійних автомобілях, потужних дорожніх конфігураціях та автомобілях для гоночної траси. Основну увагу в таких вузлах приділяють міцності корду, точності зубчастого профілю, стійкості до високих температур, мастильного туману, вібрацій і багаторазових циклів розгону та гальмування двигуна. Серед брендів категорії присутні GATES, GReddy, Tomei, CUSCO і PERRIN Performance, які варто розглядати відповідно до їхньої реальної спеціалізації.
Для побудови двигуна, швидкої дорожньої експлуатації, гоночної траси та професійного автоспорту ремені мають значення не лише як планова деталь обслуговування. Підвищення обертів, агресивніші профілі розподільних валів, жорсткіші клапанні пружини, ризик зависання клапанів, змикання витків клапанної пружини, збільшене теплове навантаження та часті переходи між режимами прискорення і скидання газу суттєво знижують ресурс штатного приводу. Якщо ремінь втрачає геометрію, перескакує на зуб або руйнується, наслідки є критичними: від зміщення фаз до пошкодження кривошипно-шатунного механізму через контакт клапанів із поршнями.
Як працює ремінь газорозподільного механізму
Ремінь ГРМ передає обертання від колінчастого вала до розподільних валів, забезпечуючи жорсткий кінематичний зв'язок. Завдяки зубчастому профілю він утримує точне співвідношення між положенням поршнів і фазами перекриття клапанів. Коли поршень рухається до верхньої мертвої точки, клапани повинні відкриватися або закриватися у строго визначений проміжок часу. Навіть мінімальне кутове відхилення змінює наповнення циліндрів, зменшує коефіцієнт корисної дії, погіршує продування камери згоряння та впливає на зону контрольованого зазору між поршнем і головкою блока.
У більшості двигунів ремінь працює разом із натяжними та напрямними роликами, шківами, кришками приводу та помпою. Його натяг має бути строго розрахованим, щоб запобігти перескакуванню зубів, але не надмірним, щоб не викликати прискорене зношування підшипників, розтягнення ниток корду та зрізання зубців під навантаженням. Занадто слабкий натяг призводить до резонансних коливань ременя на високих обертах, нестабільності кутів запалювання та передчасного руйнування основи паса. Надмірне зусилля перевантажує вали й може спровокувати раптовий обрив.
Технічна особливість ременя полягає в тому, що він працює в режимі постійного циклічного згинання і високого теплового впливу підкапотного простору. На високих обертах зубці з високою частотою входять у зачеплення зі шківами, а внутрішній силовий каркас утримує розтягувальні навантаження. У спортивному двигуні, де динамічні зміни кутових швидкостей відбуваються постійно, ремінь повинен зберігати стабільність своєї довжини, форми зубців та геометрії зачеплення навіть після багатьох теплових циклів.
Матеріали, зубчастий профіль і стійкість до навантажень
Інженерна якість посиленого ременя визначається хімічним складом основи та структурою армувального корду. Замість стандартної гуми у високопродуктивних пасах можуть застосовуватися високонасичений нітрильний каучук або композити з додаванням кевларових чи арамідних волокон. Це забезпечує високий опір зсуву зубців та стійкість до дії моторного мастила, яке може потрапити на привід через зношені сальники розподільних валів. Корд із високоміцного скловолокна або араміду допомагає зменшити пружне подовження паса під навантаженням.
Стабільність довжини внутрішнього корду гарантує точність збереження фаз газорозподілу, встановлених під час налаштування двигуна на стенді. Профіль зубців, зокрема круглий або трапецієподібний, оптимізується для рівномірного розподілу напруження в місці контакту зі шківом і зниження рівня шуму. Нерівномірний знос кромки, тріщини біля основи зубів або локальне відшарування тканинного шару зазвичай свідчать про перекіс шківів, заклинювання роликів або порушення регламенту затягування натягувача.

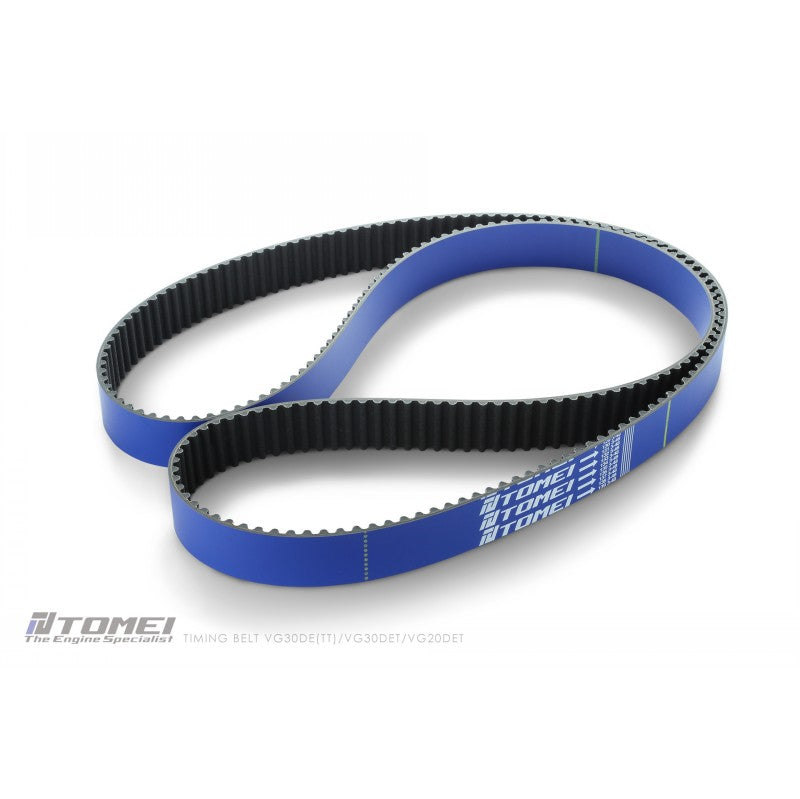

Корпорація GATES є відомим виробником приводних рішень, а її спортивні серії ременів застосовуються в умовах підвищених навантажень. Японські інженерні компанії Tomei та GReddy випускають посилені ремені ГРМ для високонавантажених моторних проєктів на базі японських платформ. Бренди CUSCO та PERRIN Performance потрібно оцінювати за конкретним артикулом і технічною роллю в підкапотному просторі, оскільки їхні позиції можуть стосуватися суміжних елементів, захисту, кріплення або платформних рішень.
У високофорсованих конфігураціях ремінь змушений долати значний опір від жорстких клапанних пружин та кулачків розподільних валів із високим підйомом. Кожне розкручування мотора до верхнього діапазону обертів створює значні інерційні сили в газорозподільному механізмі, які намагаються розтягнути пас або пошкодити його робочий профіль. Саме тому вибір приводного ременя повинен бути узгоджений із параметрами розрахункових навантажень: якщо змінюються вали, фазообертачі та геометрія головки блоку циліндрів, характеристики паса також мають відповідати новим умовам роботи.
Застосування ременів у дорожньому тюнінгу та автоспорті
У дорожньому тюнінгу посилені ремені встановлюють під час комплексного капітального ремонту, монтажу регульованих шківів або переходу на продуктивніші турбокомпресори. Для автомобілів щоденної експлуатації критично важливо, щоб пас зберігав свої еластичні властивості в широкому температурному діапазоні. Надійна основа захищає механізм від раптового обриву під час різких прискорень на непрогрітому двигуні, коли в'язкість мастила в системі та опір валів є максимальними.
На кільцевих трасах привід ГРМ працює в зоні постійного термічного навантаження та високих крутильних коливань. Тривала робота на граничних обертах викликає сильний нагрів шківів, який передається на зубчастий профіль паса. Високоякісні ремені від GATES або GReddy повинні зберігати стабільне зачеплення та зменшувати ризик кутового зміщення розподільних валів навіть наприкінці тривалих гоночних сесій.
У перегонах на прискорення головним випробуванням є миттєвий вихід двигуна на максимальне навантаження під час старту із системи стартового контролю. Коли тиск наддуву різко зростає, кривошипно-шатунний і газорозподільний механізми зазнають сильного імпульсного навантаження. Посилений ремінь з арамідним кордом витримує цей піковий момент без небезпечного мікророзтягнення, що дозволяє зберегти правильну синхронізацію фаз у всіх циліндрах.

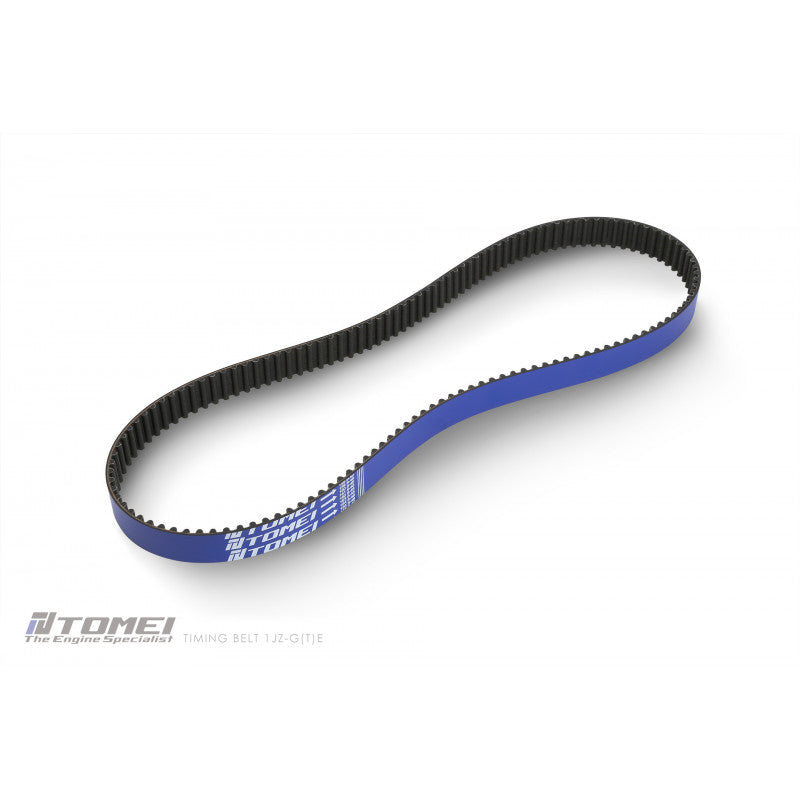

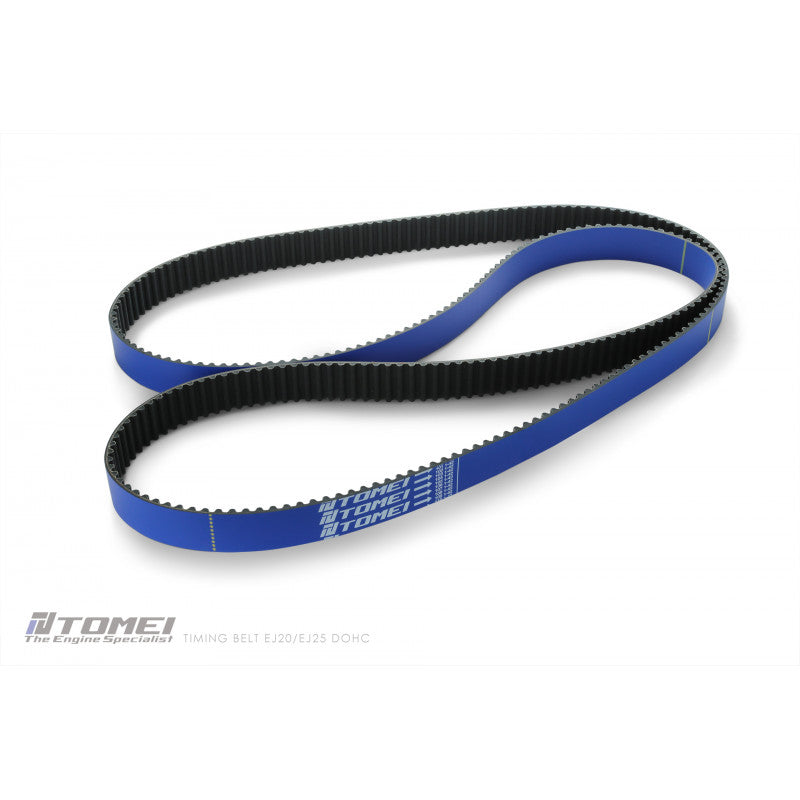

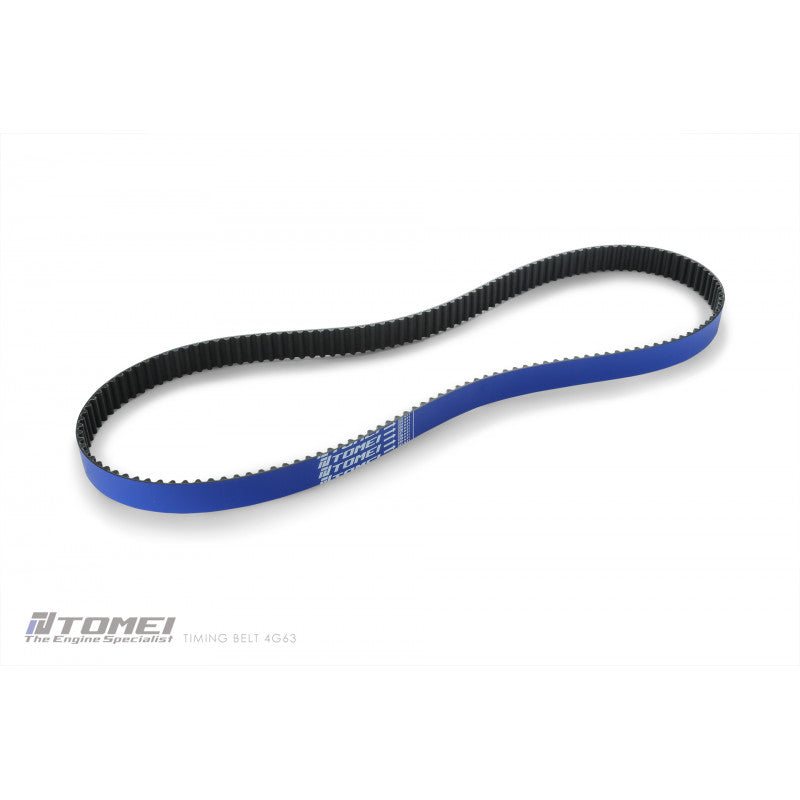

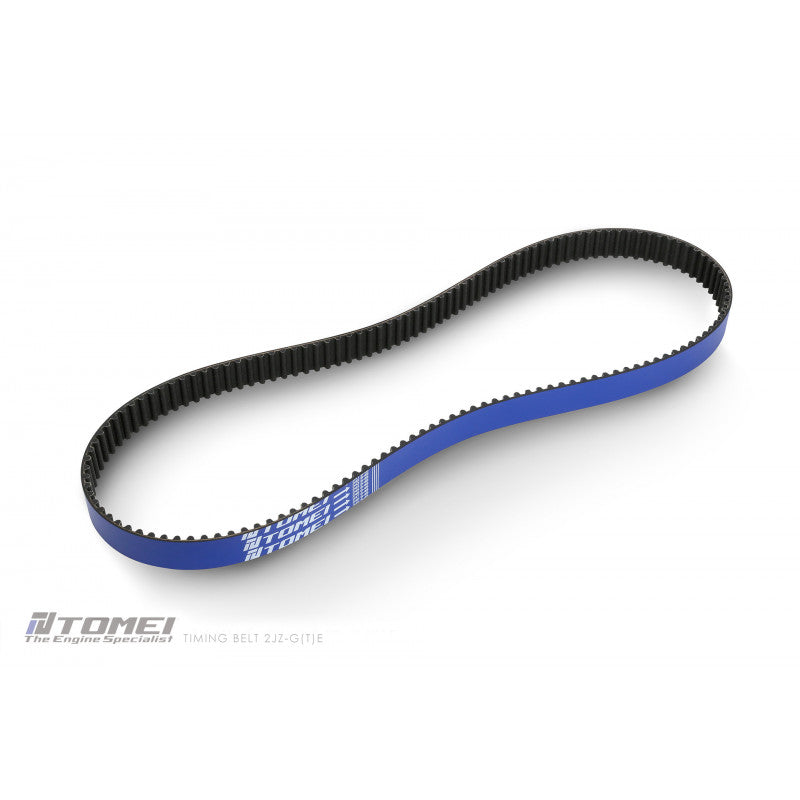

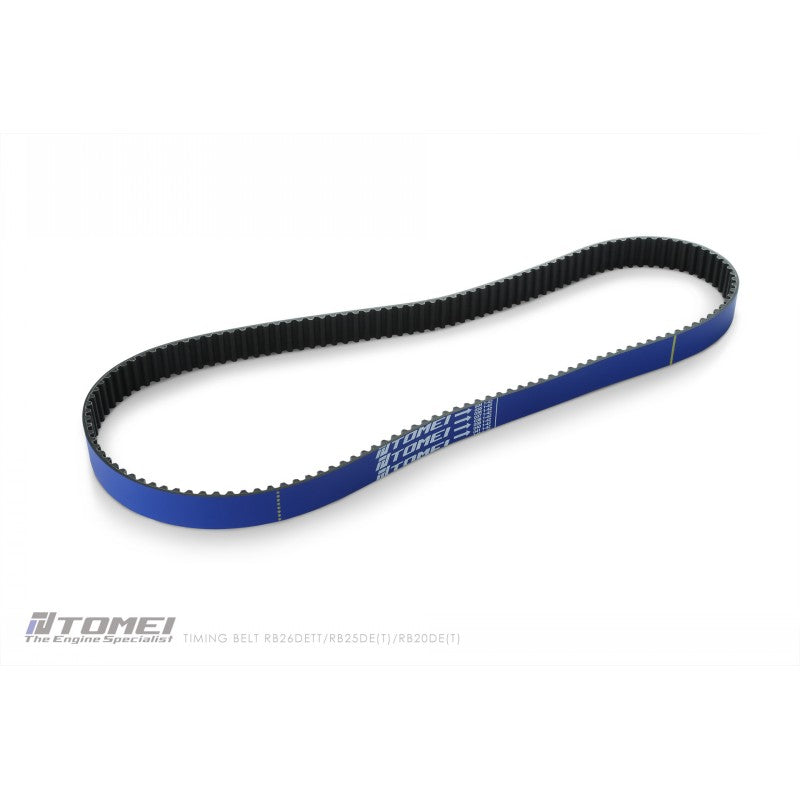

Для відомих японських двигунів серій EJ, RB, JZ і 4G63, де традиційно застосовуються рішення Tomei та GReddy, ремінь ГРМ інтегрується в єдину кінематичну систему з іншими компонентами. Встановлення полегшених шківів, жорстких пружин та спортивних розподільних валів вимагає професійних ременів із підвищеною стійкістю до розтягнення і теплового навантаження. Нехтування якістю паса або встановлення слабких цивільних аналогів у таких конфігураціях може призвести до швидкого пошкодження дорогих компонентів головки блоку циліндрів.
Як вибрати ремені для конкретного двигуна
Підбір ременя ГРМ вимагає технічної точності та починається з перевірки коду двигуна, року випуску та типу встановленого натягувача. Основними параметрами є кількість зубців, точна ширина паса в міліметрах та геометрія профілю зачеплення. Спроби встановити схожий за довжиною пас від іншої модифікації двигуна можуть призвести до нерівномірного розподілу навантаження на зубах, прискореного руйнування та зміщення міток синхронізації.
Наступним етапом оцінюється ступінь форсування та умови експлуатації силового агрегату. Для цивільного автомобіля з помірним програмним налаштуванням може бути достатньо стандартної лінійки ременів оригінальної якості. Проте якщо двигун будується для роботи на високих обертах, з агресивними фазами та посиленим клапанним механізмом, доцільно розглядати посилені ремені GATES Racing або компоненти Tomei як більш надійне рішення для таких умов.
При заміні ременя обов'язковому оновленню підлягає весь комплект: натяжні та обвідні ролики, натягувач, а в багатьох випадках і водяний насос. Встановлення нового надміцного спортивного ременя на зношені ролики з люфтом підшипника або на пошкоджені шківи призведе до швидкого стирання бічної кромки паса через перекіс. Комплексний підхід до обслуговування системи газорозподільного механізму гарантує стабільну роботу приводу протягом усього заявленого міжсервісного інтервалу.
Для виключення технічних помилок необхідно чітко диференціювати спеціалізацію брендів. GATES — це відомий виробник приводних пасів для різних типів двигунів. Бренди Tomei та GReddy спеціалізуються на високонавантажених моторних компонентах та ременях для японських спортивних платформ. Компанії CUSCO та PERRIN Performance потрібно оцінювати за конкретним артикулом: їхні позиції в підкапотному просторі можуть бути пов'язані із суміжними компонентами, захисними елементами, кріпленням або платформними рішеннями.
Роль ременів у точності фаз, потужності та ресурсі двигуна
Самі по собі ремені не додають потужності, але вони створюють базові умови для безперешкодної реалізації потенціалу двигуна. Коли привід ГРМ працює точно, процеси наповнення циліндрів свіжим зарядом та відведення відпрацьованих газів проходять ефективно. Стабільність фаз під навантаженням зменшує ризик порушення процесу згоряння через неправильне перекриття клапанів, що дозволяє електронному блоку керування двигуном точніше керувати кутами випередження запалювання.
У професійному автоспорті надійність ременя визначає стабільність результату протягом усієї гоночної сесії. Пас не повинен змінювати свої геометричні параметри під впливом циклічних навантажень та сильного нагріву. Високоміцний армований ремінь захищає мотор від раптового механічного руйнування, зберігаючи синхронізацію кривошипно-шатунного та газорозподільного механізмів у найважчих режимах, зокрема під час роботи на обмежувачі обертів і різких перемикань передач.
В інтернет-магазині ATOMIC-SHOP ви знайдете не просто приводні паси, а комплексні інженерні рішення для стабільної синхронізації ГРМ, точного контролю фаз та надійної роботи двигуна в умовах швидкої дорожньої експлуатації, гоночної траси й професійного автоспорту.
