Вихлопні системи як комплекс керування газодинамікою двигуна
Вихлопні системи є складним інженерним комплексом, який визначає не лише відведення відпрацьованих газів, але й загальну ефективність роботи двигуна. Вони формують умови для стабільного руху газових потоків від моменту відкриття випускного клапана до їх виходу в атмосферу, впливаючи на зворотний тиск, температурний режим і акустичні характеристики автомобіля.
У серійних автомобілях вихлопні системи проєктуються як компроміс між екологічними стандартами, рівнем шуму та ресурсом. Це обмежує їх пропускну здатність і часто створює додатковий опір потоку. У тюнінгованих і спортивних конфігураціях цей вузол розглядається як ключовий елемент для оптимізації продуктивності двигуна та покращення його відгуку.
У категорії представлені повноцінні вихлопні системи та їх компоненти від виробників, таких як Akrapovic, Borla, Milltek, Supersprint, HKS, Novitec і Tomei. Кожен із цих брендів застосовує власні інженерні підходи до управління газодинамікою, зниження втрат енергії та контролю акустичних характеристик.
Конструкція вихлопної системи та її функціональні зони

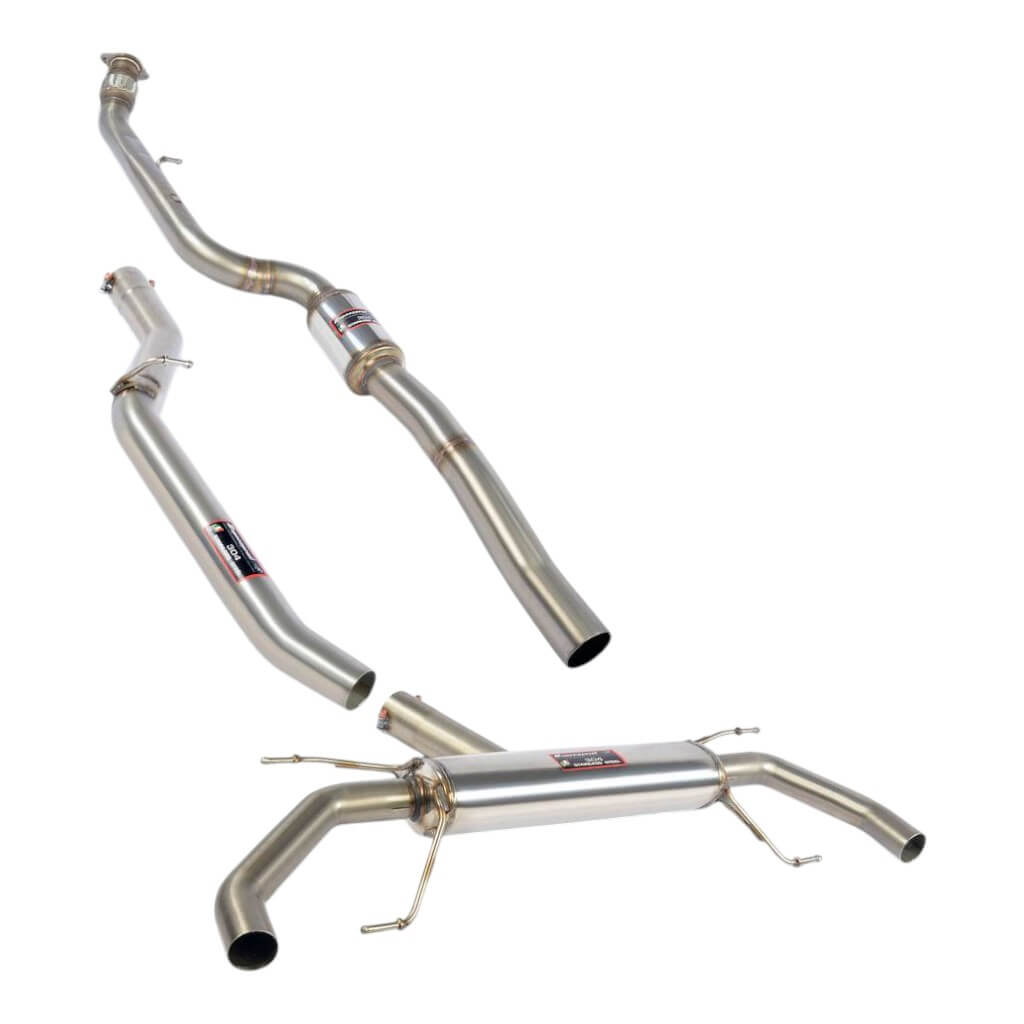

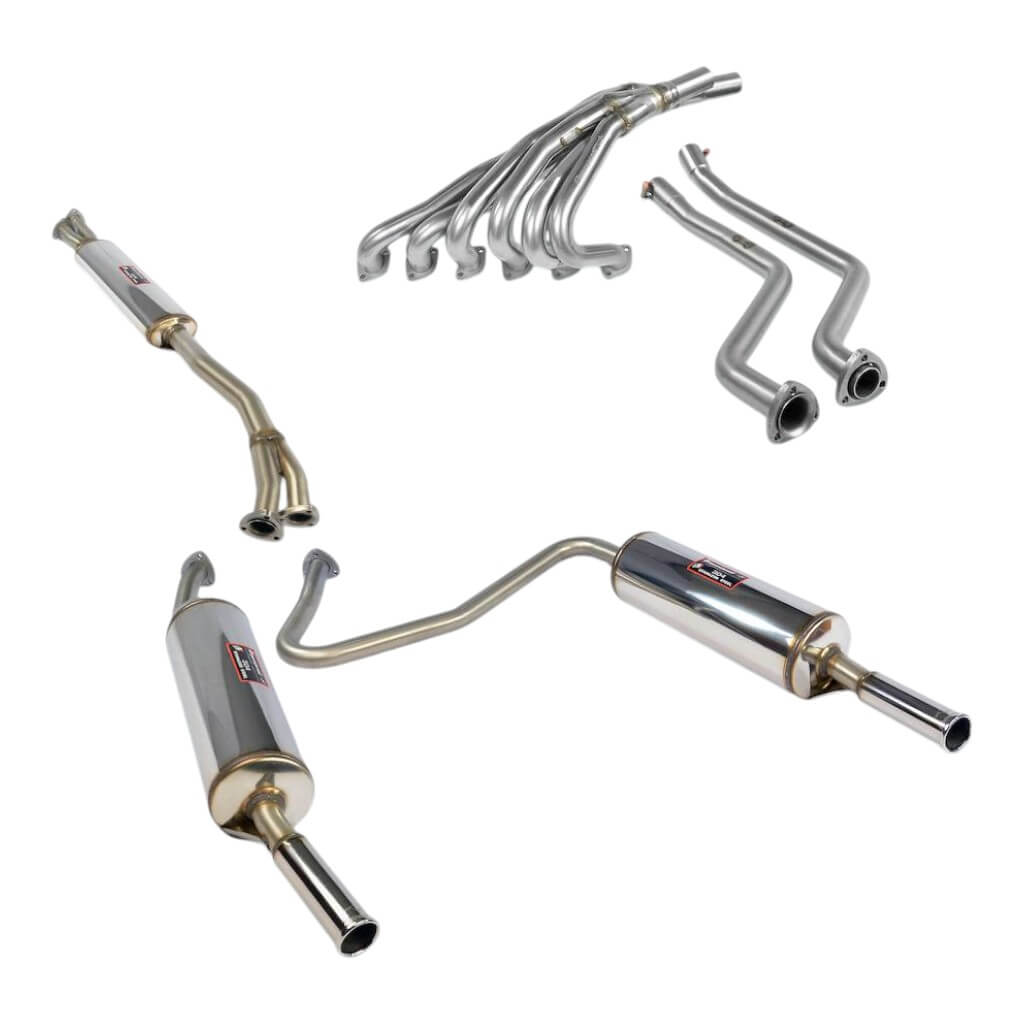

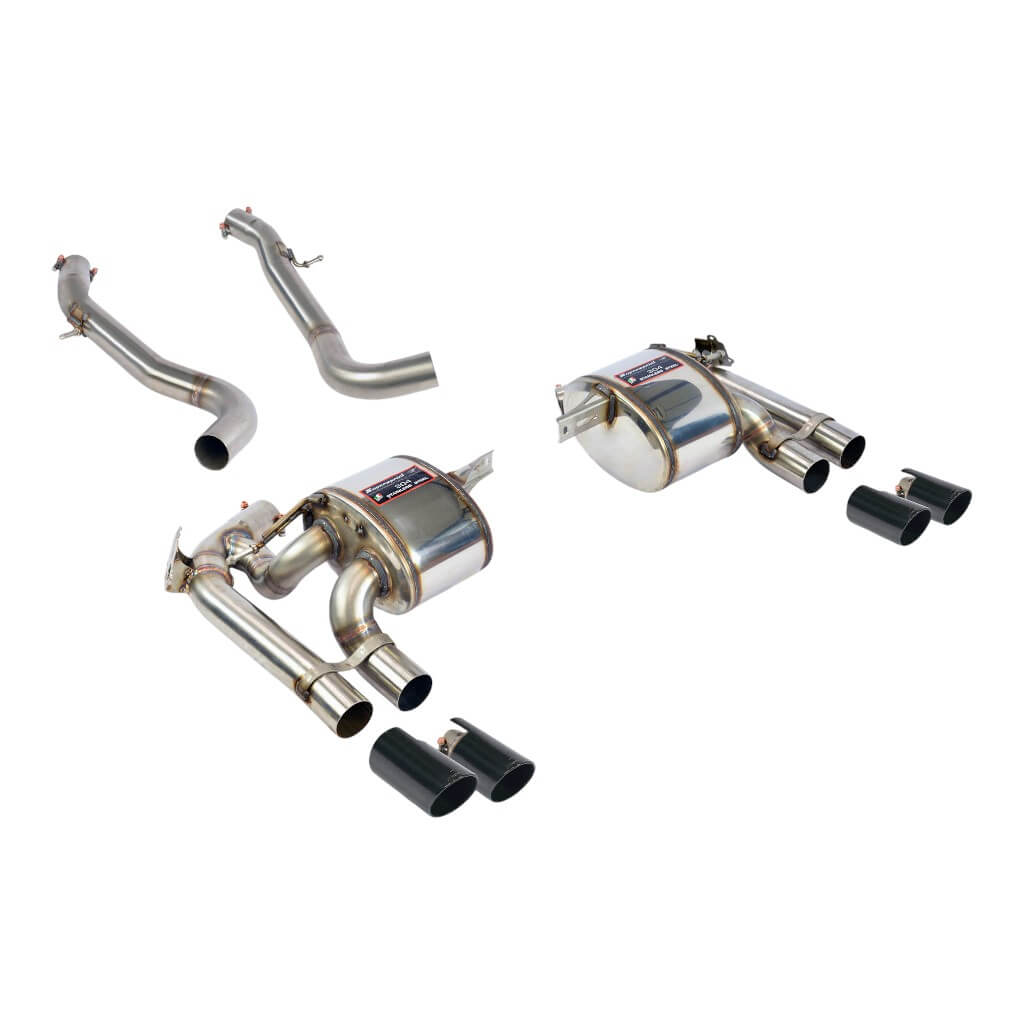

Вихлопні системи складаються з декількох ключових елементів: випускного колектора, даунпайпа, резонатора, глушника та кінцевих секцій. Кожен із цих компонентів виконує окрему функцію, але всі вони працюють як єдина система, що формує стабільний і передбачуваний рух газів.

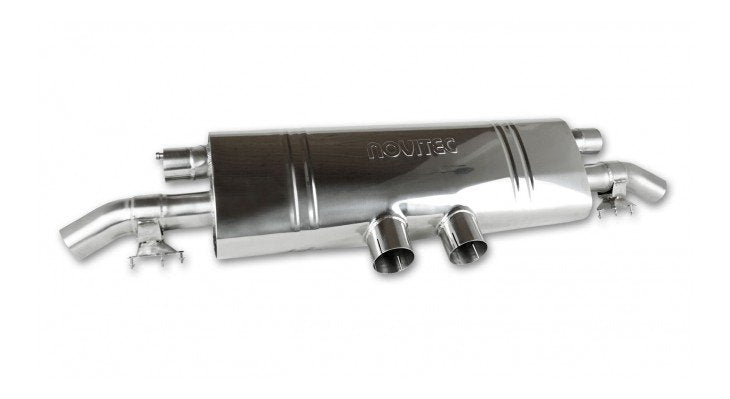

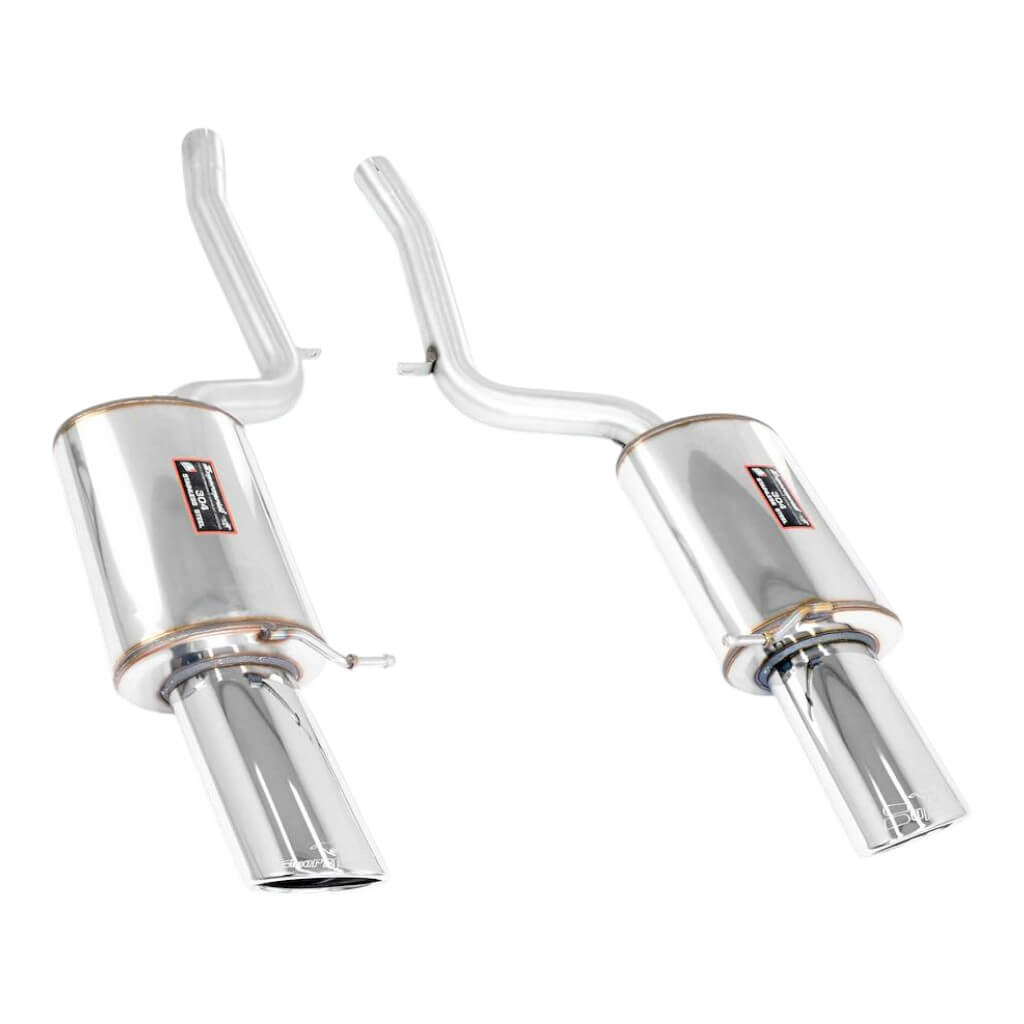

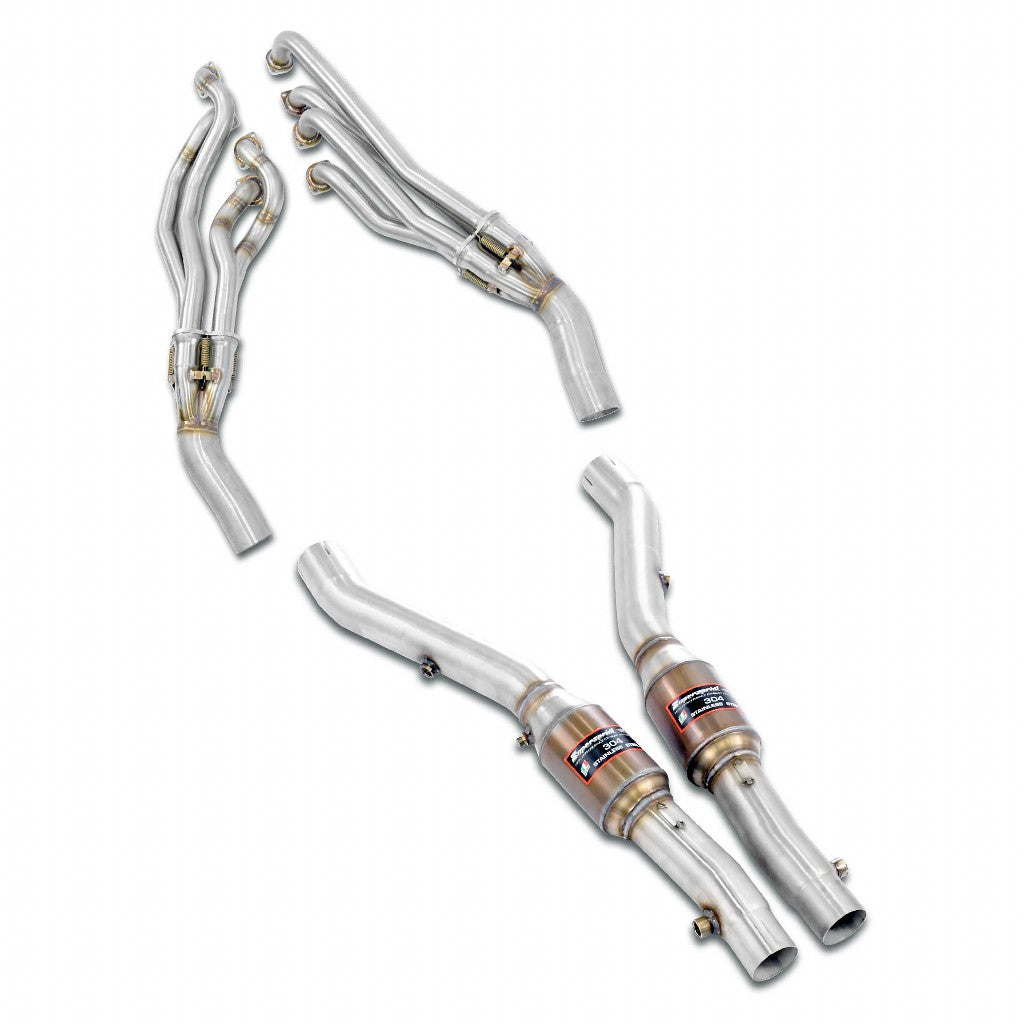

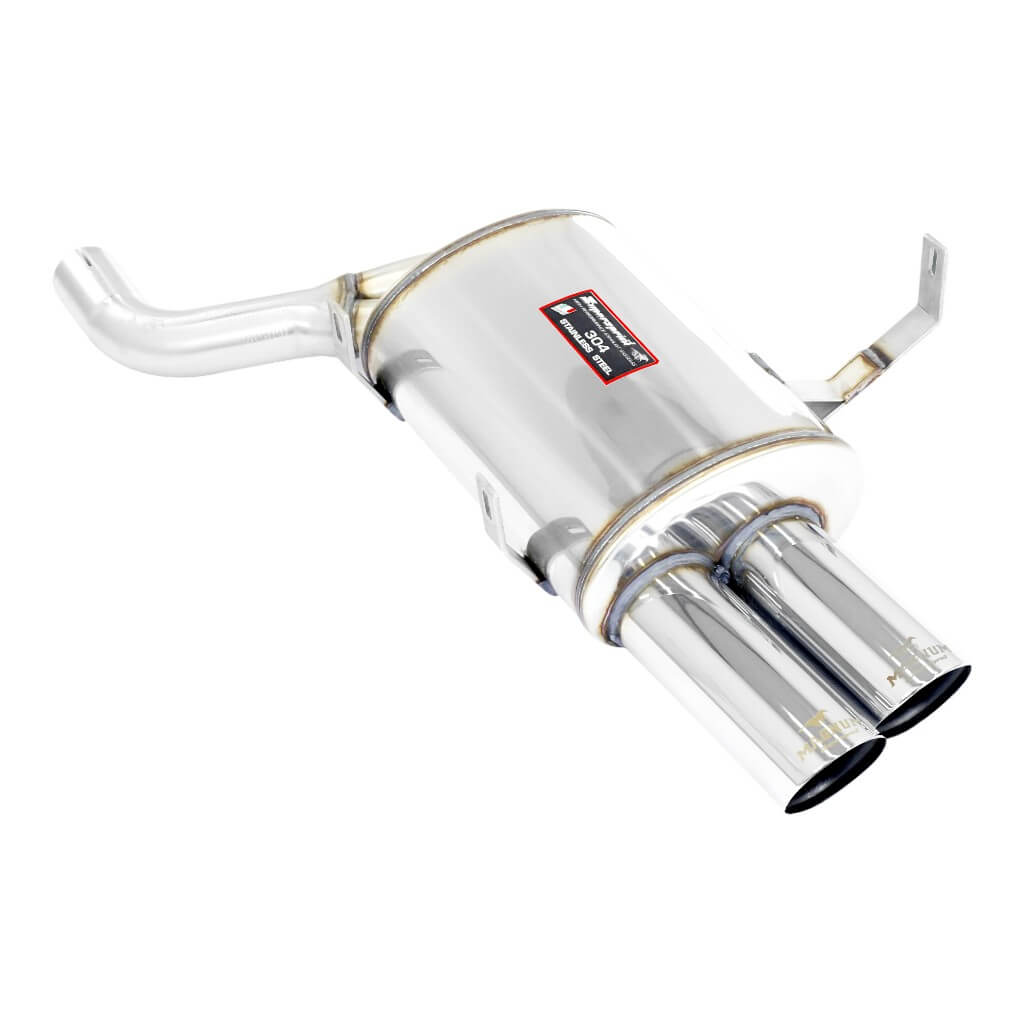

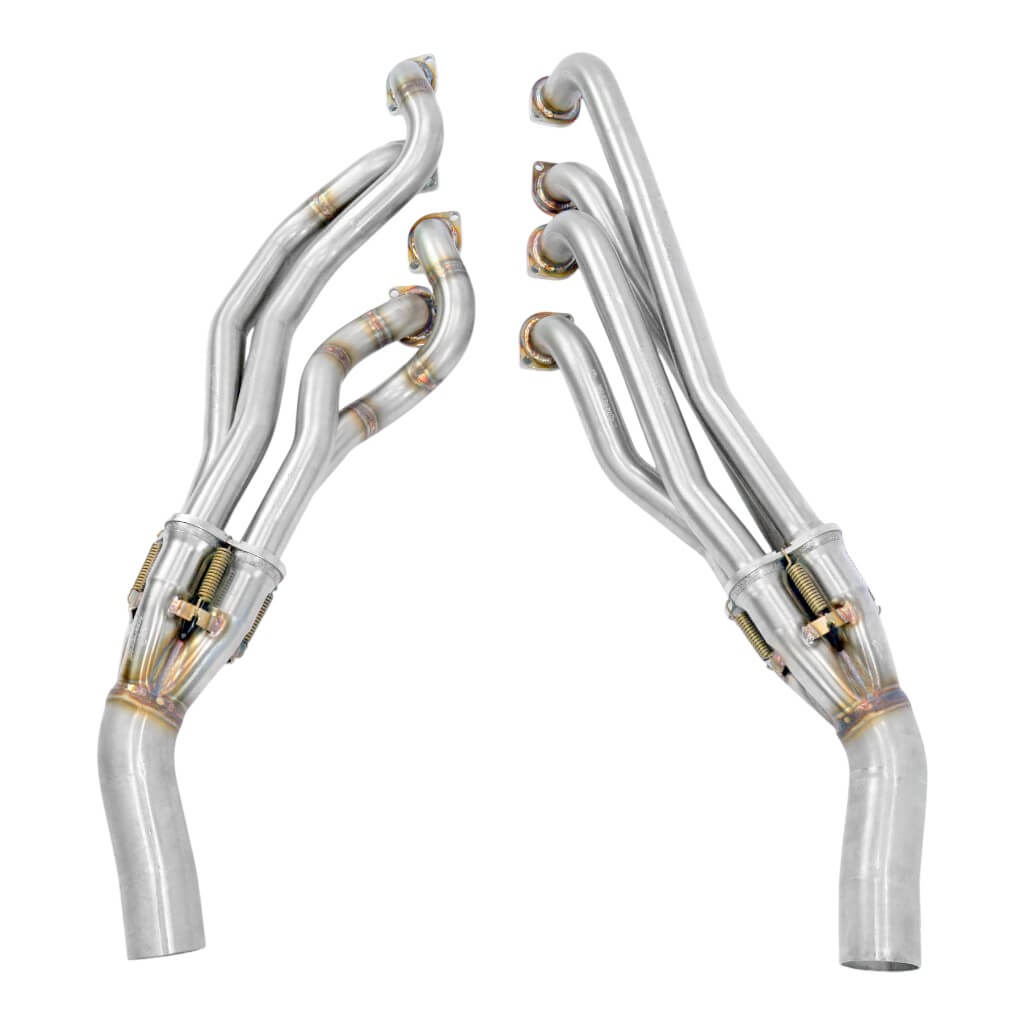

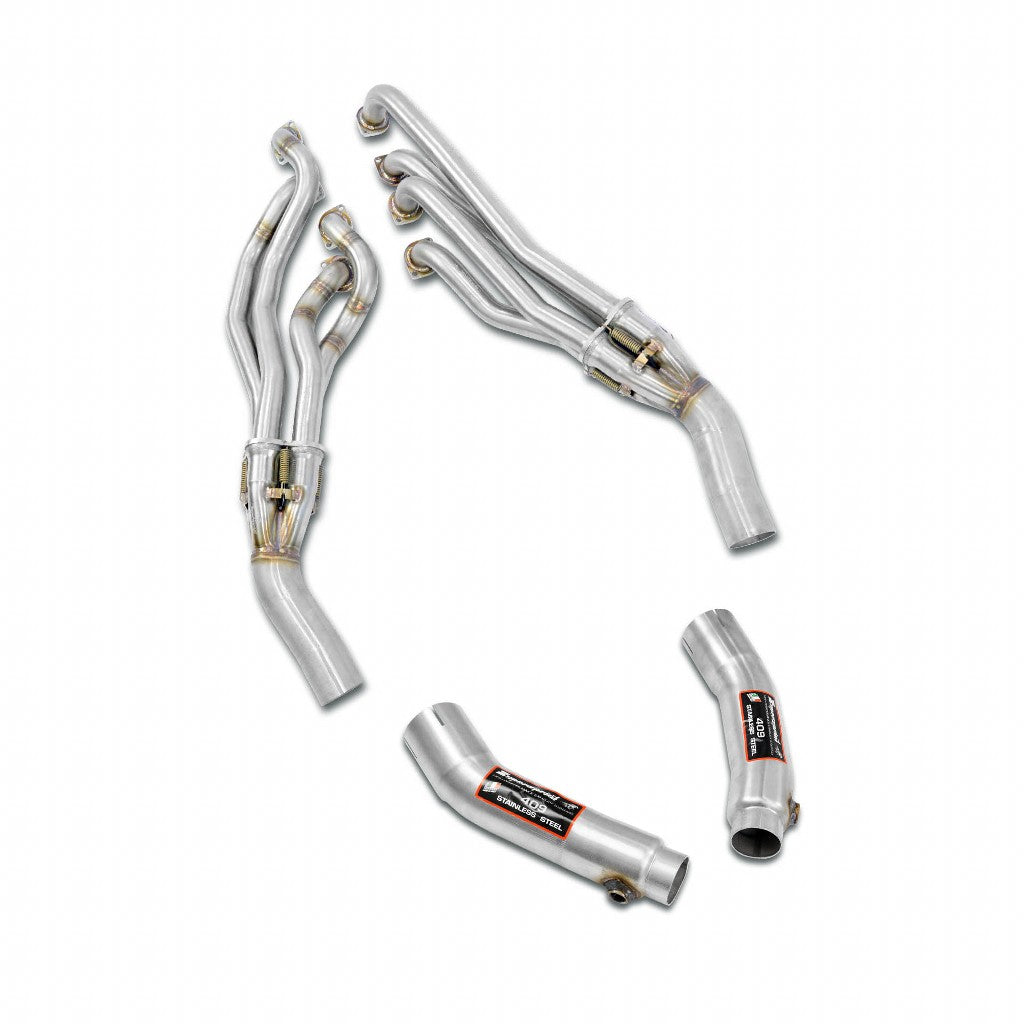

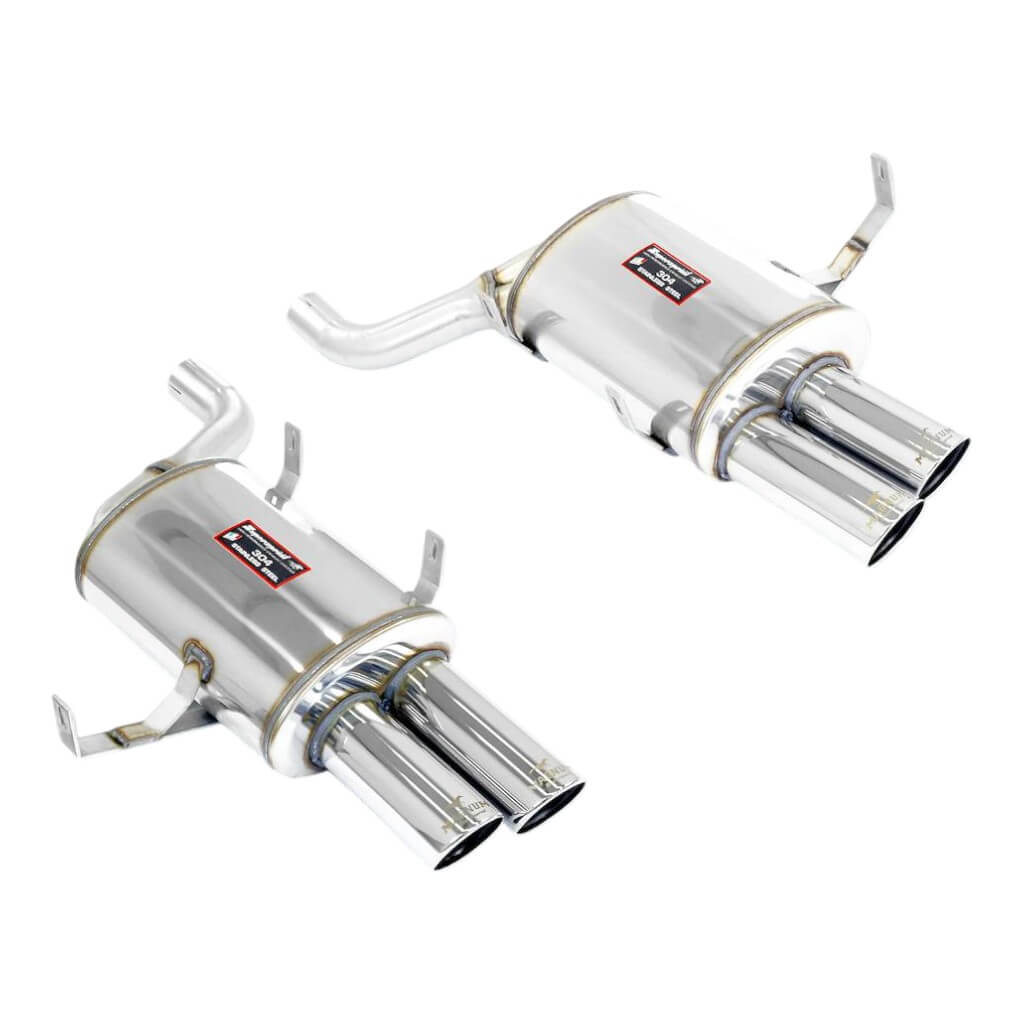

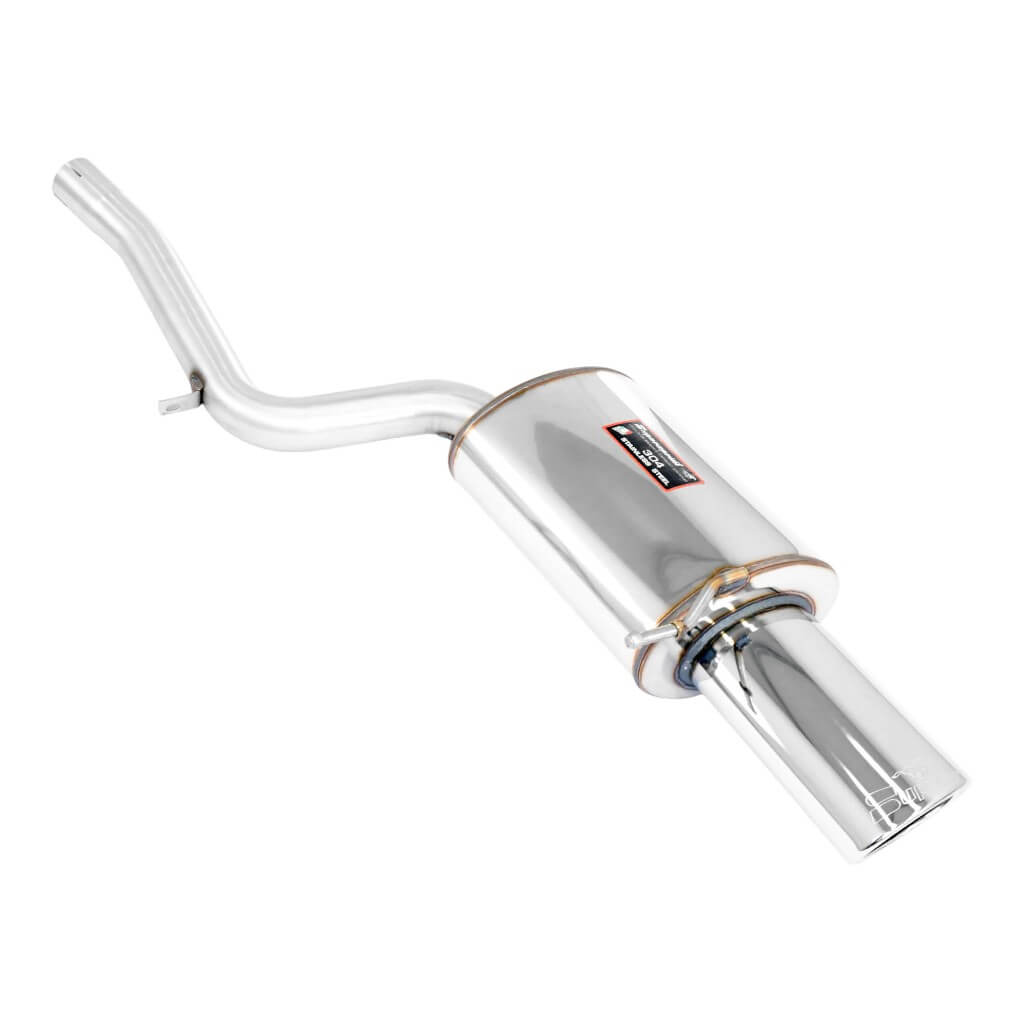

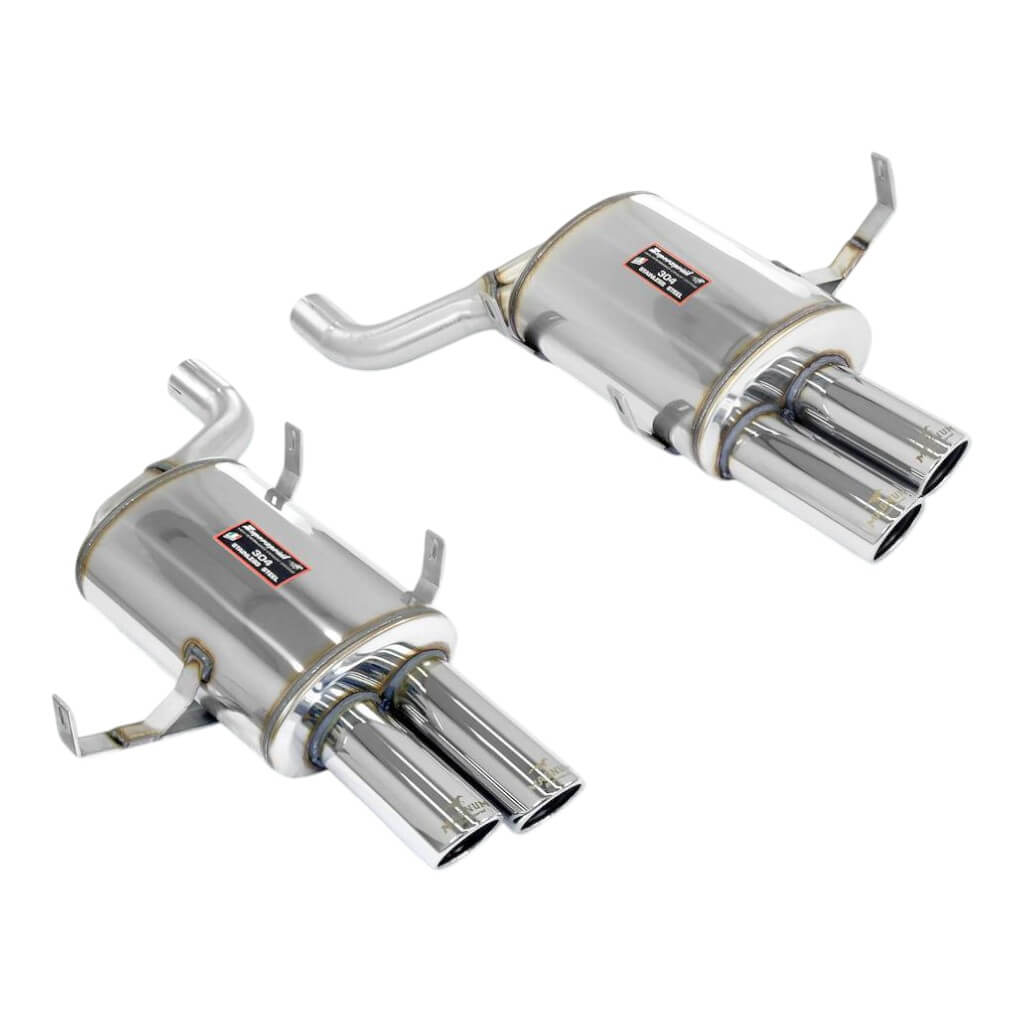

Випускний колектор задає початкову газодинаміку, формуючи імпульси тиску. Даунпайп забезпечує швидке відведення газів від турбіни або колектора, мінімізуючи втрати енергії. Резонатор і глушник відповідають за контроль шуму та згладжування коливань потоку, при цьому їх геометрія безпосередньо впливає на рівень зворотного тиску.
У високопродуктивних конфігураціях важливу роль відіграє діаметр труб і якість з’єднань. Плавні переходи та відсутність різких звужень дозволяють зменшити турбулентність і забезпечити більш ефективний рух газів.

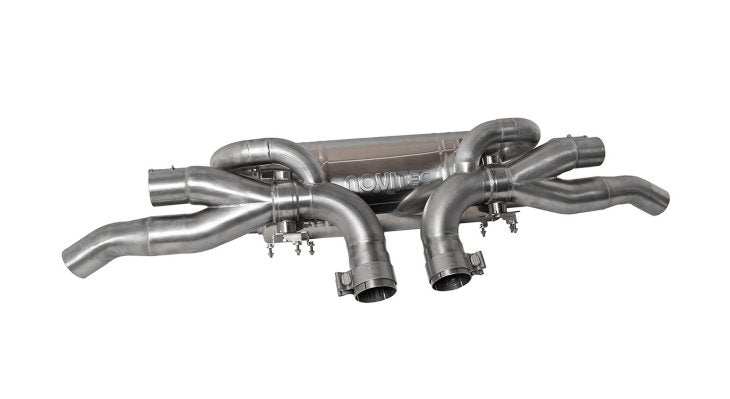

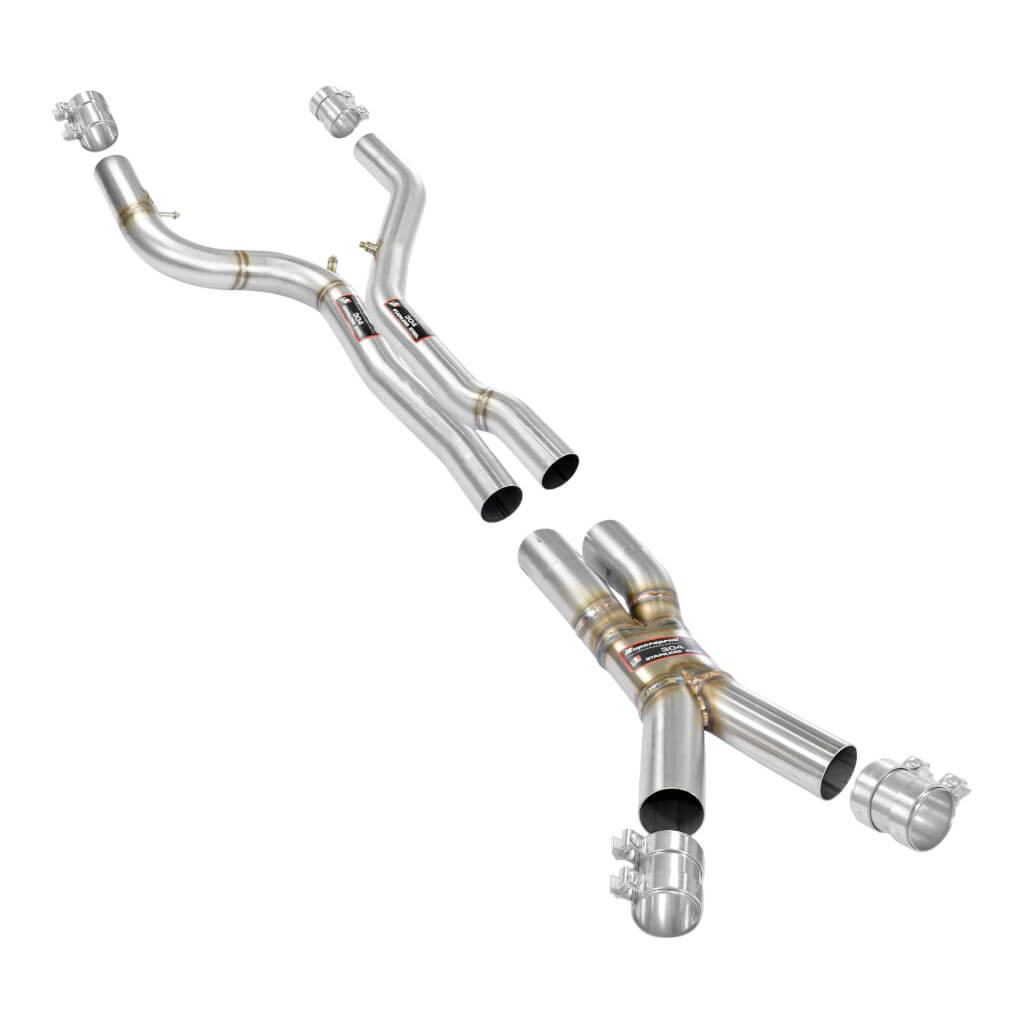

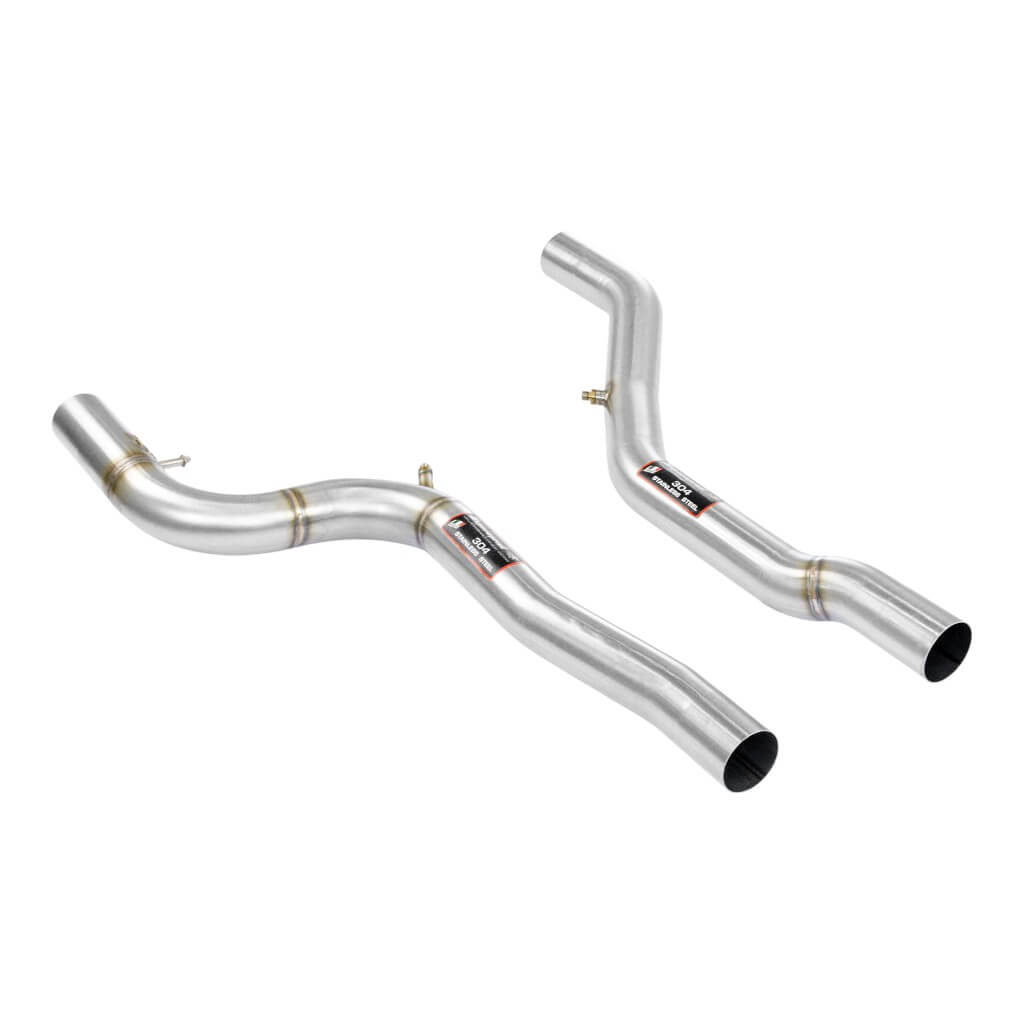

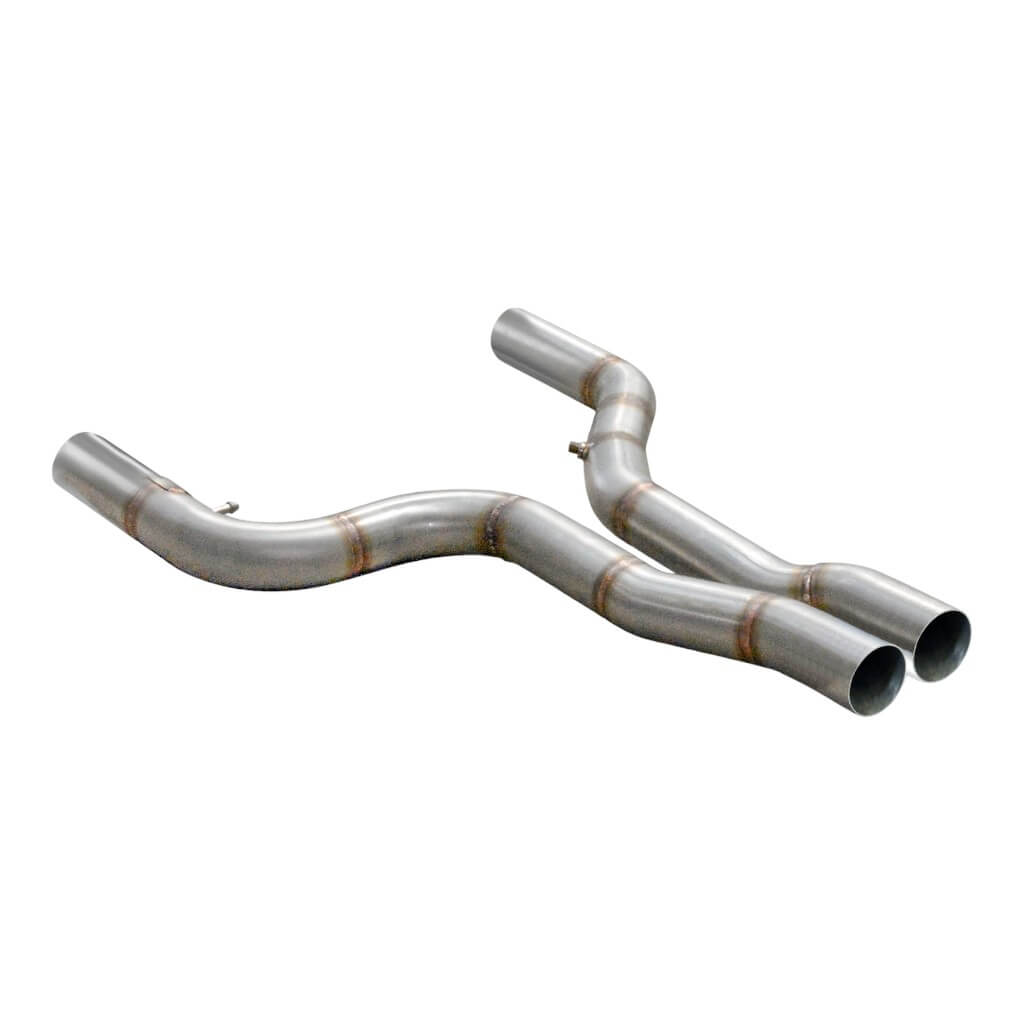

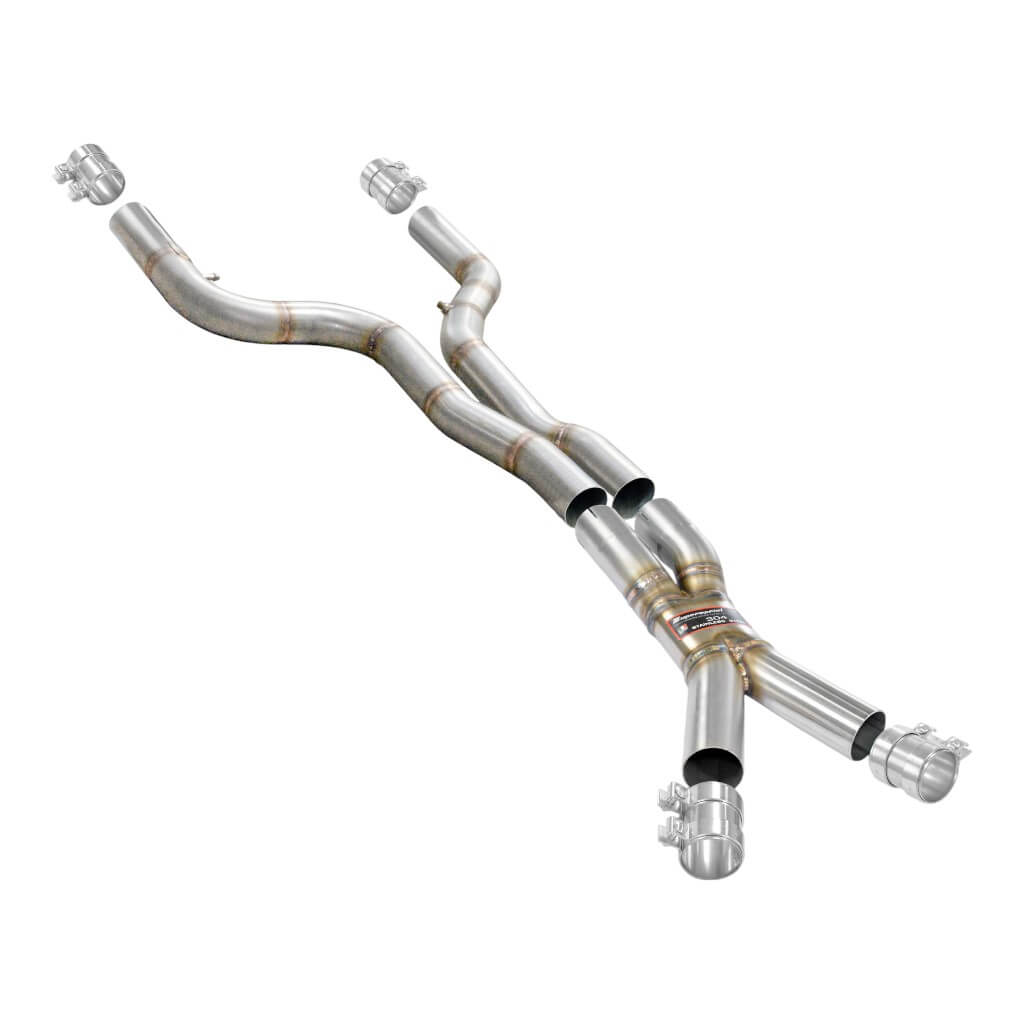

Коли ми говоримо про конфігурацію V-подібних двигунів або систем із подвійним вихлопним трактом (Dual Exhaust), критично важливим стає вибір сполучних елементів — Х-пайпа (X-Pipe) або Н-пайпа (H-Pipe). Інженери брендів рівня Borla та Milltek використовують їх для балансування тиску між двома банками циліндрів. Х-пайп за рахунок перехресного злиття потоків прискорює рух газів на високих обертах і зміщує звук у більш високий, «формульний» спектр. Н-пайп працює за принципом створення компенсаційного об'єму, підвищуючи крутний момент у нижньому та середньому діапазоні обертів і формуючи глибокий басовий звук.

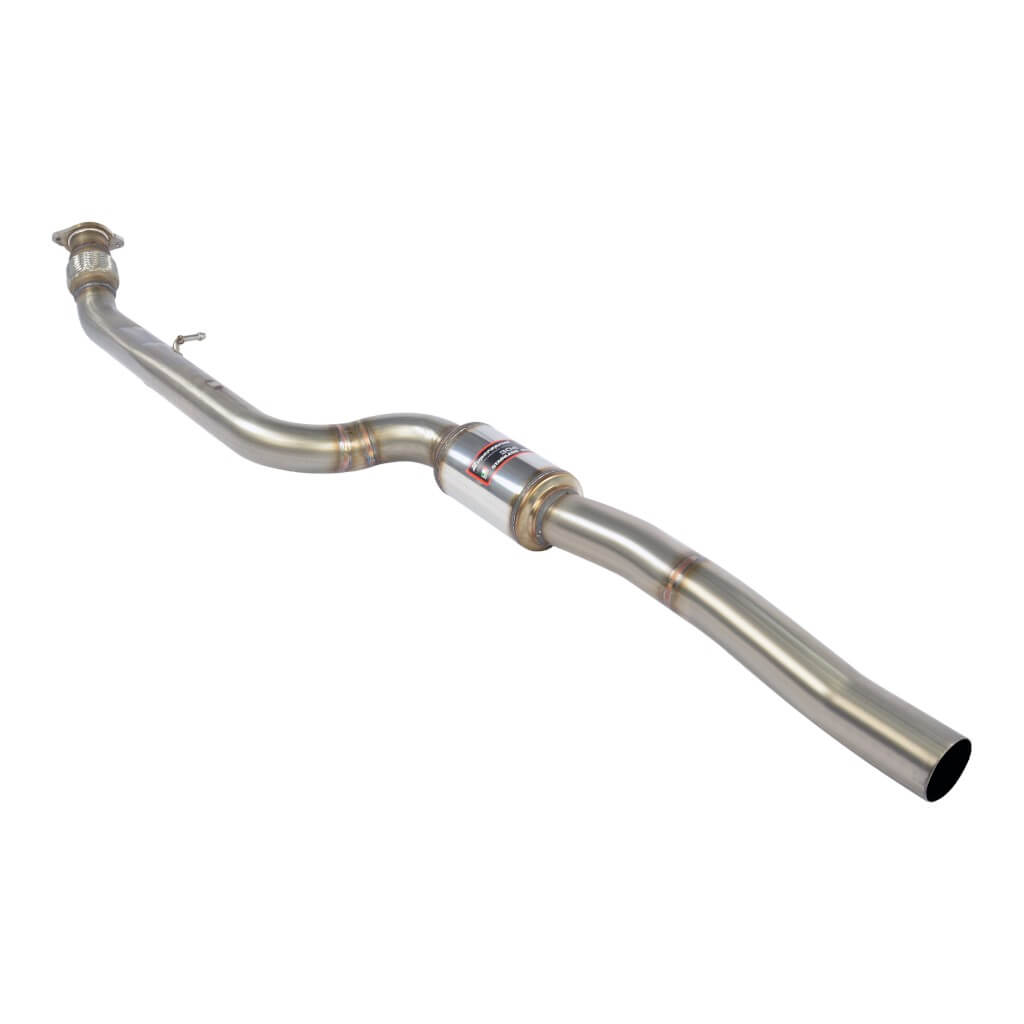

Окрему роль відіграє правильний підбір спортивних каталізаторів (Sport Cats). Заміна штатного блоку на високопропускний металевий каталізатор на 100 або 200 CPI дозволяє кардинально знизити протитиск, зберігаючи при цьому коректну роботу датчиків і стабільність системи.
Газодинаміка, хвильові процеси та теплові режими
Робота вихлопної системи базується на імпульсній природі руху газів. Кожен цикл створює хвилі тиску, які поширюються по трубах. Якщо система спроєктована правильно, ці хвилі допомагають витягувати відпрацьовані гази з циліндрів, зменшуючи залишковий тиск і покращуючи наповнення двигуна.
Неправильна геометрія призводить до взаємного перекриття імпульсів і створення зон підвищеного тиску, що знижує ефективність роботи двигуна. Саме тому у спортивних системах особлива увага приділяється довжині труб, їх діаметру та формі переходів.
Температурні навантаження у вихлопній системі є екстремальними, особливо у турбованих двигунах. Високоякісні системи виготовляються з нержавіючої сталі або титану, що дозволяє зберігати механічну міцність і стабільність характеристик при високих температурах.
Важливим інженерним аспектом є ефект продувки циліндрів (Scavenging Effect), при якому високошвидкісні імпульси тиску створюють зону локального вакууму позаду себе. Це розрідження в момент перекриття клапанів дозволяє ефективно видаляти залишкові гази та покращує наповнення камери згоряння. У рішеннях від Tomei застосовується точний розрахунок геометрії труб і дорнове згинання для збереження постійного перерізу.

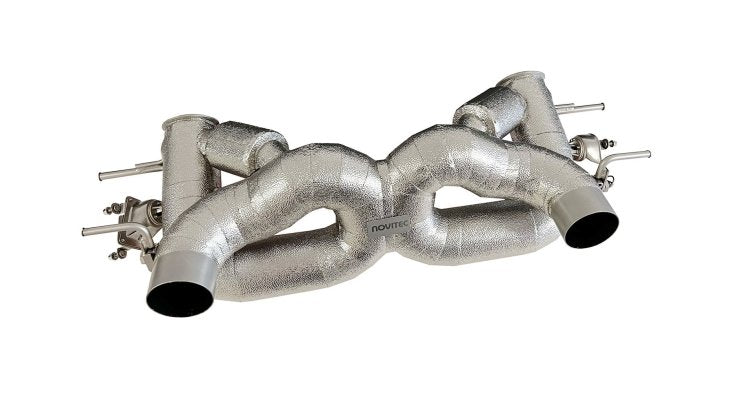

З точки зору термодинаміки, важливо зберігати високу температуру газів усередині системи. Це підтримує їх швидкість і зменшує ризик утворення зон застою. Для цього застосовуються термоізоляційні матеріали та керамічні покриття, які утримують тепло всередині тракту і захищають підкапотний простір від перегріву.
Застосування у дорожніх та спортивних конфігураціях
У стандартних автомобілях вихлопні системи орієнтовані на комфорт і відповідність нормам, що обмежує їх продуктивність. У спортивних конфігураціях акцент зміщується на мінімізацію опору потоку і максимальне використання енергії газів.
У тюнінг-проєктах вихлопні системи працюють у зв’язці з впуском, турбонаддувом і налаштуванням ECU, формуючи збалансовану силову установку з покращеними характеристиками.

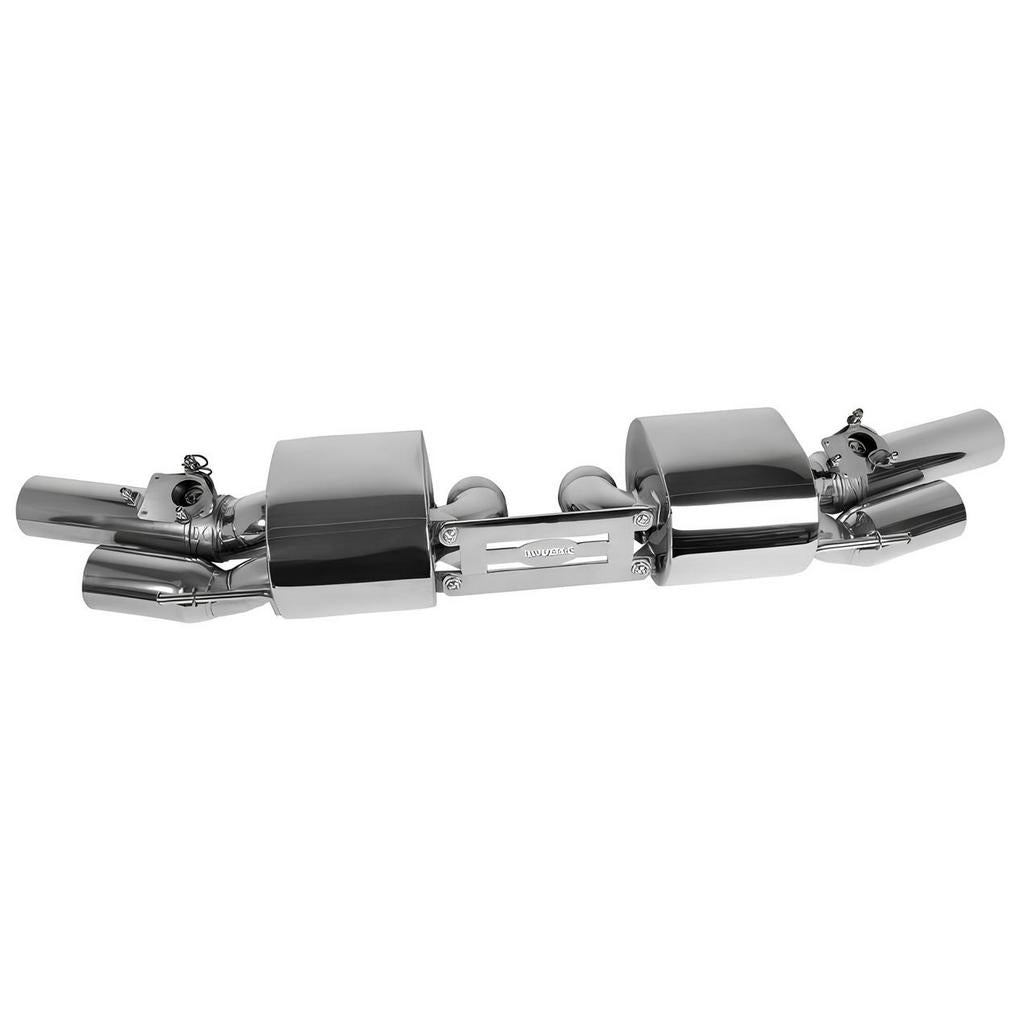

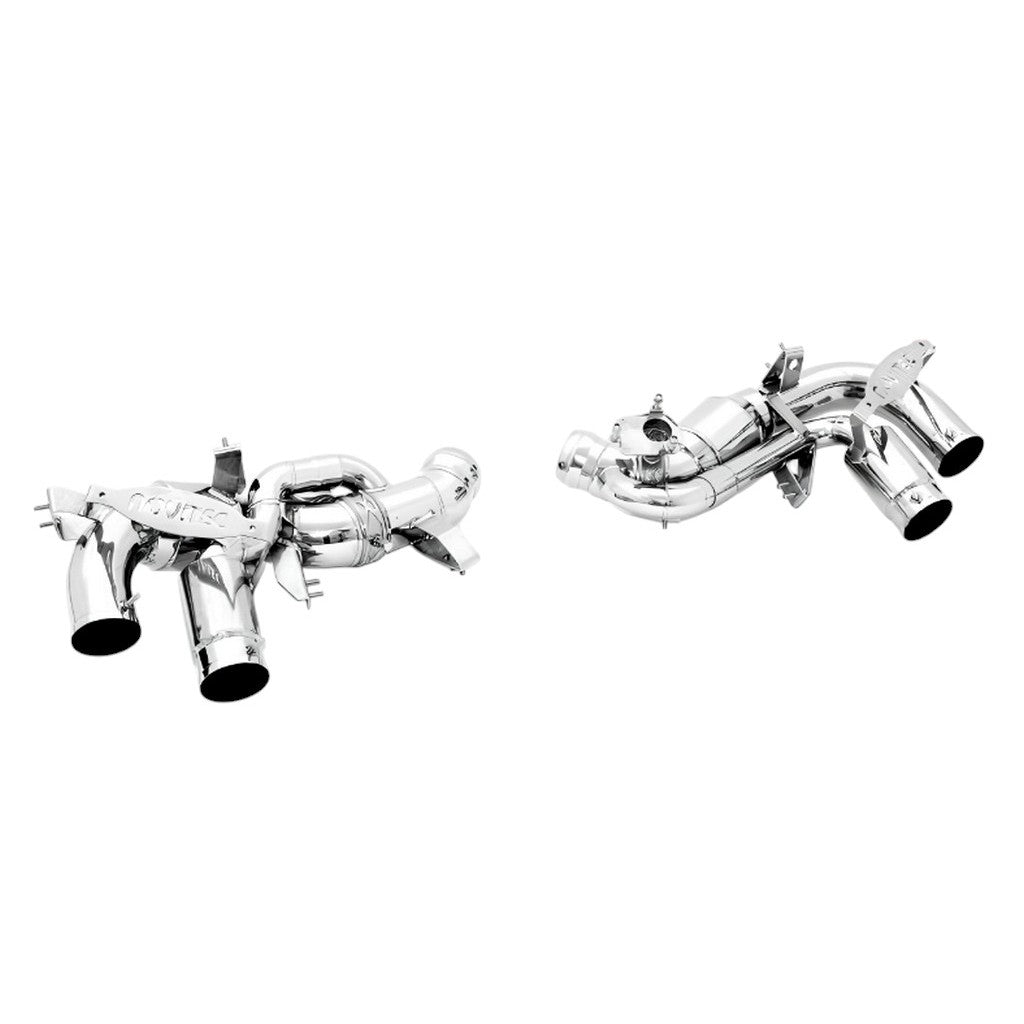

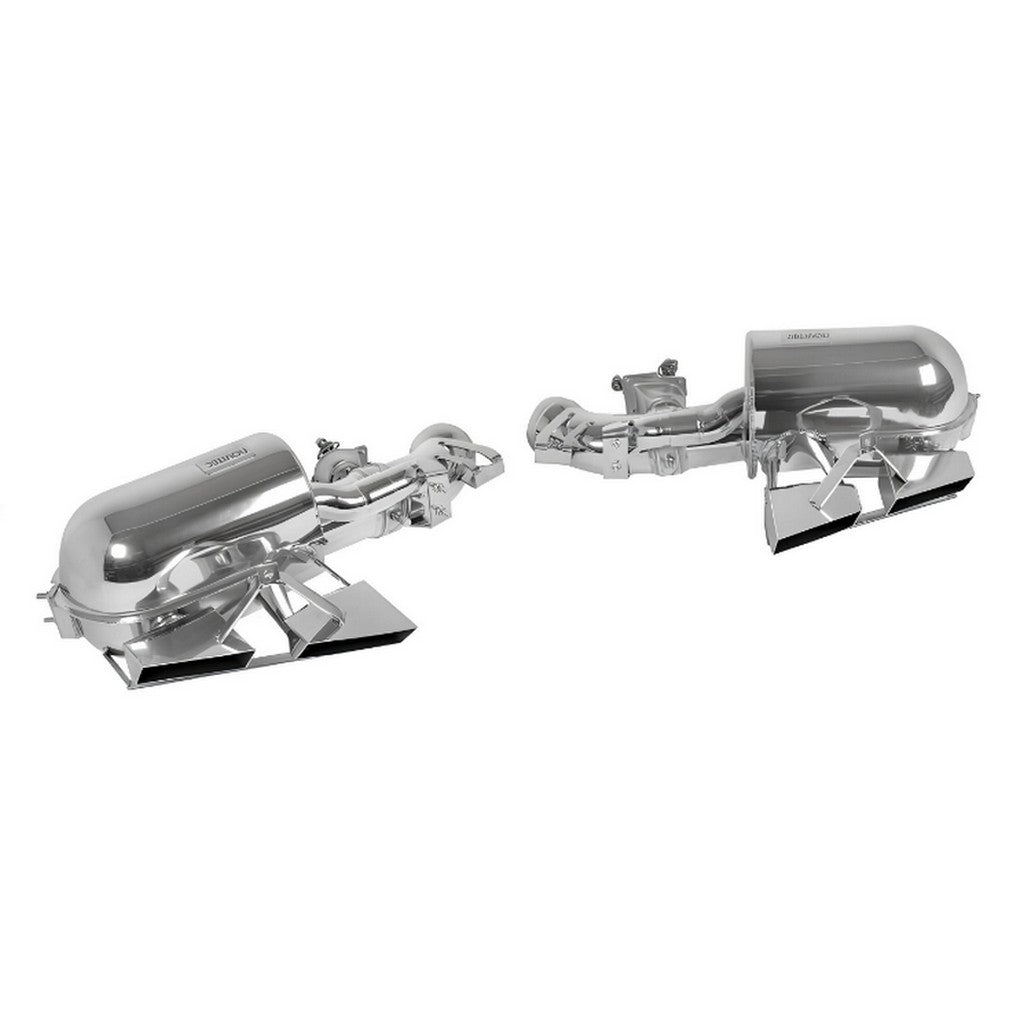

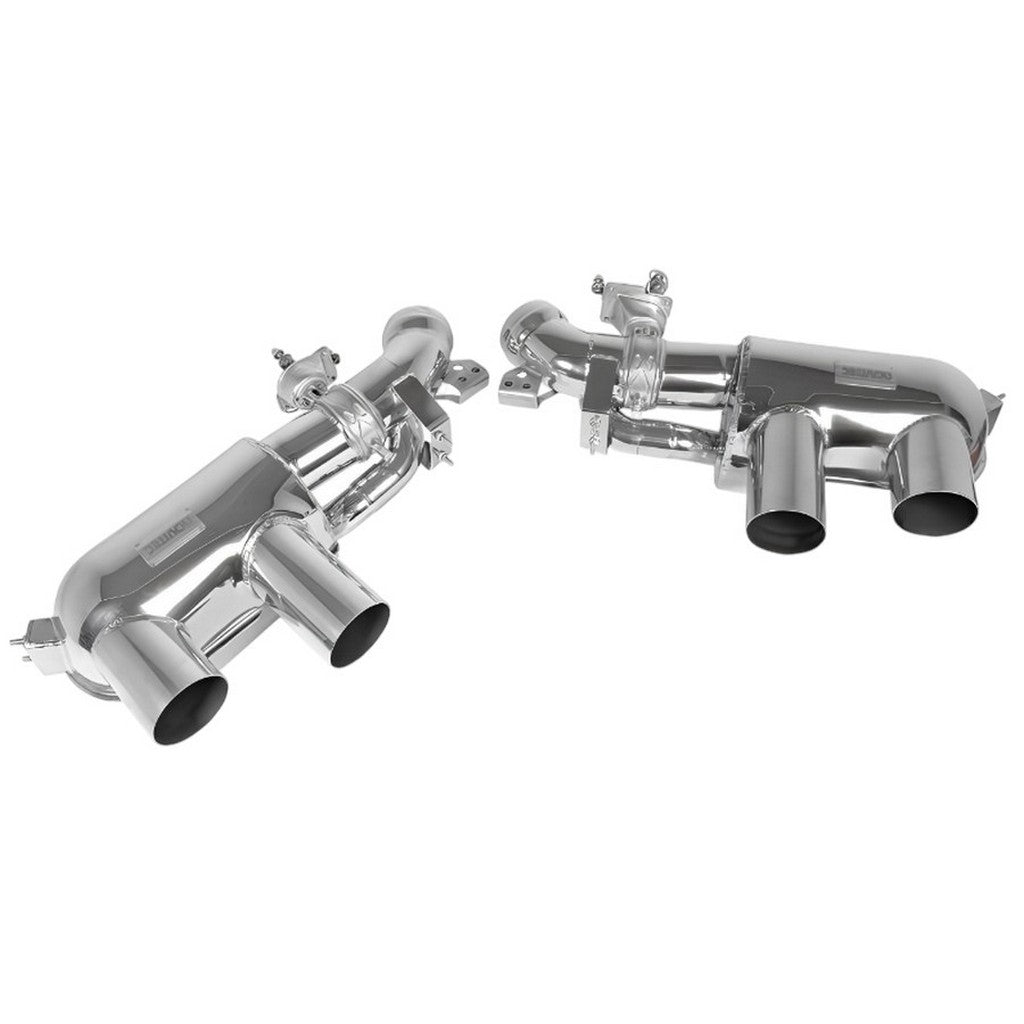

Системи з активними клапанами (Valvetronic), які застосовують Novitec та Milltek, дозволяють змінювати режим роботи вихлопу. У спокійному режимі забезпечується комфорт і низький рівень шуму, тоді як при навантаженні відкривається прямоточний канал із мінімальним опором.
У професійному автоспорті часто використовуються прямоточні системи без глушників і каталізаторів, що забезпечують максимальну пропускну здатність і мінімальний опір потоку.
Критерії вибору вихлопної системи
Вибір вихлопної системи залежить від типу двигуна, умов експлуатації та цілей модернізації. Для щоденного використання важливий баланс між комфортом і продуктивністю, тоді як для треку головним є максимальна ефективність.
Діаметр труб, конструкція глушника, матеріал виготовлення та якість зварювання безпосередньо впливають на характеристики системи. Нержавіюча сталь забезпечує довговічність, тоді як титанові рішення дозволяють суттєво знизити масу автомобіля.
Сумісність із іншими компонентами, включаючи турбіну, каталізатор і електроніку двигуна, є критичною для досягнення оптимального результату.
Вплив вихлопної системи на продуктивність і ресурс двигуна
Вихлопні системи безпосередньо впливають на ефективність роботи двигуна. Зниження зворотного тиску покращує продувку циліндрів і дозволяє підвищити потужність.
Оптимізований потік забезпечує стабільний тепловий режим і рівномірний розподіл навантажень, що позитивно впливає на ресурс двигуна.
Для турбованих двигунів зменшення протитиску після турбіни знижує навантаження на підшипники і температуру вихлопних газів, що критично важливо для довговічності системи наддуву.
Таким чином, вихлопні системи є ключовим інженерним вузлом, який визначає баланс між продуктивністю, надійністю та акустичними характеристиками автомобіля.
