Гальмівні магістралі у гідравлічній системі гальмування автомобіля
Гальмівні магістралі формують основу гідравлічного контуру гальмівної системи автомобіля, забезпечуючи передачу тиску від головного гальмівного циліндра до робочих механізмів на колесах. Саме через ці трубки та шланги гальмівна рідина передає зусилля, яке у підсумку змушує супорти притискати колодки до гальмівних дисків. Хоча магістралі часто залишаються поза увагою під час обговорення гальмівної системи, їхня конструкція та якість мають безпосередній вплив на точність дозування гальмівного зусилля.
У сучасних автомобілях гідравлічна гальмівна система працює як замкнений контур, у якому будь-яка зміна тиску передається миттєво через гальмівну рідину. Саме тому стабільність та герметичність магістралей є критично важливими для передбачуваної роботи всієї системи. Навіть незначна деформація шлангів або втрата жорсткості матеріалу можуть вплинути на точність реакції гальмівної педалі та ефективність уповільнення автомобіля.
У стандартній конфігурації автомобіля гальмівні магістралі повинні витримувати високий гідравлічний тиск, температурні коливання та постійні механічні навантаження, які виникають під час руху. Під час інтенсивного гальмування тиск у системі може досягати значних значень, і будь-яка деформація або розширення магістралі може вплинути на реакцію гальмівної педалі. Саме тому інженери приділяють особливу увагу матеріалам, з яких виготовляються ці компоненти.
В ATOMIC-SHOP представлені рішення, які використовуються як у дорожніх автомобілях, так і у проектах автомобільного тюнінгу або спортивного використання. У таких системах застосовуються армовані магістралі, здатні забезпечувати більш стабільну передачу тиску та точнішу реакцію гальмівної системи. Серед виробників, чиї компоненти використовуються у подібних конфігураціях, можна відзначити AP Racing, StopTech, Wilwood, Forge, RacingLine, Goodridge, AMS, Fischer, Cusco та Unplugged Performance. Їхні рішення широко застосовуються у модернізованих гальмівних системах та спортивних автомобілях.
Будова гідравлічної магістралі у дисковій гальмівній системі

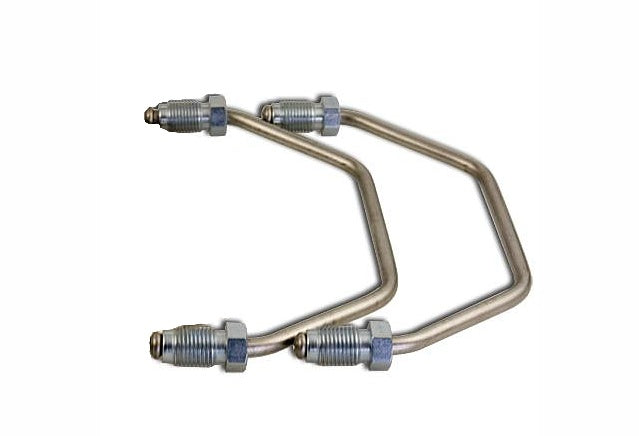

Гальмівна магістраль є каналом, через який гальмівна рідина передає тиск від головного циліндра до робочих механізмів на колесах. У більшості автомобілів система складається з жорстких металевих трубок та гнучких шлангів. Жорсткі трубки прокладаються вздовж кузова автомобіля, тоді як гнучкі шланги використовуються у місцях, де елементи підвіски здійснюють рух відносно кузова.
Гнучкі магістралі є критично важливими компонентами, оскільки вони повинні витримувати як високий тиск, так і постійні рухи підвіски. Саме тому у стандартних системах використовуються багатошарові гумові шланги з текстильним армуванням. У більш продуктивних конфігураціях застосовуються армовані магістралі з металевим плетінням, які значно зменшують розширення шланга під тиском.

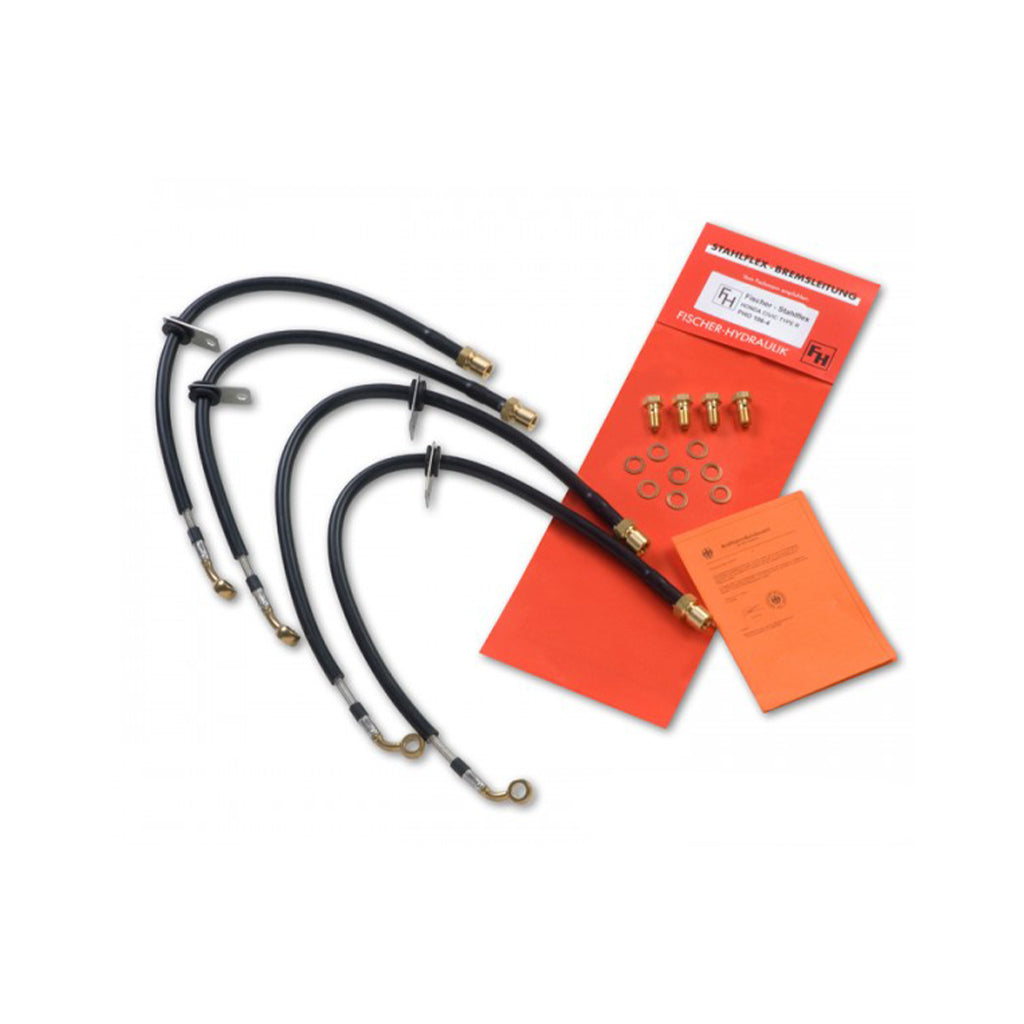

Конструкція армованих гальмівних магістралей зазвичай включає внутрішню тефлонову трубку, яка контактує з гальмівною рідиною, а також зовнішнє сталеве плетіння, що запобігає деформації шланга. Така конструкція дозволяє зберігати стабільний внутрішній об’єм магістралі навіть при значному гідравлічному тиску.
Зовнішнє металеве плетіння також виконує захисну функцію, запобігаючи механічним пошкодженням шланга від дорожнього сміття, вологи або контакту з елементами підвіски. Завдяки цьому армовані магістралі часто мають більший ресурс у складних умовах експлуатації.
Гідравлічна передача зусилля та вплив магістралей на реакцію гальм
Принцип роботи гальмівної системи базується на передачі сили через гідравлічну рідину. Коли водій натискає педаль гальма, поршень головного циліндра створює тиск у системі. Цей тиск передається через гальмівні магістралі до супортів, де гідравлічне зусилля перетворюється у механічний рух поршнів.
Якщо магістраль має тенденцію до розширення під тиском, частина енергії витрачається на деформацію матеріалу шланга. У результаті реакція гальмівної системи може ставати менш точною, а педаль гальма — менш інформативною. Саме тому армовані магістралі широко застосовуються у спортивних автомобілях, де важлива точність дозування гальмівного зусилля.
У продуктах таких виробників як StopTech, AP Racing або Wilwood використовуються армовані конструкції, які значно зменшують деформацію магістралей. Це дозволяє отримати більш жорстку та передбачувану реакцію гальмівної педалі, що особливо важливо під час агресивного водіння або трекових заїздів.
Крім того, стабільна геометрія магістралі дозволяє підтримувати постійний тиск у системі навіть при багаторазових гальмуваннях. Це допомагає уникнути змін у поведінці педалі гальма та забезпечує однакову реакцію системи протягом усього циклу роботи.
Використання армованих магістралей у тюнінгу та автоспорті
У стандартних дорожніх автомобілях гальмівні магістралі зазвичай відповідають вимогам повсякденної експлуатації. Проте у випадку спортивного водіння або модернізації гальмівної системи їх характеристики можуть бути недостатніми. Під час багаторазових інтенсивних гальмувань стандартні гумові шланги можуть дещо розширюватися під тиском, що впливає на точність реакції системи.
Армовані гальмівні магістралі значно зменшують цей ефект завдяки використанню сталевого плетіння. Такі компоненти часто встановлюються разом із модернізованими супортами, спортивними колодками або збільшеними гальмівними дисками. У результаті вся система працює більш узгоджено і забезпечує стабільні характеристики гальмування.
У трекових автомобілях армовані магістралі фактично є стандартом. Вони дозволяють підтримувати стабільну реакцію педалі навіть при високих температурах і багаторазових гальмуваннях. Компоненти від RacingLine, Forge або Goodridge часто використовуються у подібних конфігураціях, де важлива максимальна точність роботи гальмівної системи.
Критерії вибору гальмівних магістралей для автомобіля
Під час вибору гальмівних магістралей важливо враховувати сумісність із конкретною моделлю автомобіля. Геометрія шлангів, довжина магістралей та типи з’єднань повинні відповідати конструкції підвіски та гальмівних супортів. Саме тому більшість виробників пропонують магістралі, розроблені для конкретних моделей автомобілів.
Іншим фактором є матеріал магістралі. Стандартні гумові шланги забезпечують достатню гнучкість і довговічність для повсякденного використання. Армовані магістралі зі сталевим плетінням краще підходять для спортивних конфігурацій, оскільки вони забезпечують стабільнішу передачу гідравлічного тиску.
Також слід враховувати умови експлуатації автомобіля. Якщо автомобіль використовується переважно у міських умовах, стандартні рішення можуть бути цілком достатніми. Для динамічного водіння або участі у трекових заходах доцільно використовувати армовані магістралі від виробників, які спеціалізуються на компонентах для високопродуктивних гальмівних систем.
Вплив якості магістралей на точність роботи гальмівної системи
Гальмівні магістралі безпосередньо впливають на відчуття педалі гальма та точність дозування гальмівного зусилля. Стабільна передача гідравлічного тиску дозволяє водієві точніше контролювати процес уповільнення, що особливо важливо у складних дорожніх ситуаціях або під час спортивного водіння.
Якісні магістралі допомагають зберігати стабільну роботу гальмівної системи навіть під час високих температур та інтенсивного навантаження. Вони зменшують ризик втрати ефективності гальмування, покращують інформативність педалі та забезпечують більш передбачувану поведінку автомобіля під час гальмування.
У проектах автомобільного тюнінгу модернізація гальмівних магістралей часто є частиною комплексного підходу до покращення гальмівної системи. Разом із супортами, гальмівними колодками та дисками вони формують узгоджену систему, здатну працювати у більш складних умовах і забезпечувати стабільну ефективність гальмування.
