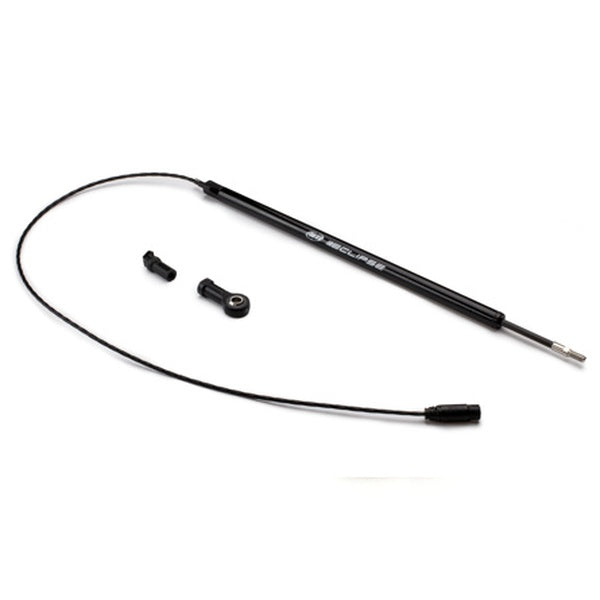

AIM X05ELP075ABJ Лінійний потенціометр ECLIPSE зі швидкознімним кульовим шарніром
Цей товар постачається під замовлення та недоступний для негайного самовивозу чи відправки. Ціна та строк постачання можуть відрізнятися. Зверніть увагу, що такі товари не підлягають поверненню та обміну.
AIM X05ELP075ABJ Лінійний потенціометр ECLIPSE зі швидкознімним кульовим шарніром
ATOMIC-SHOP UA
вул. Набережно-Лугова, 29
Київ
02000
Україна
Датчик вимірювання лінійного переміщення для реєстраторів AiM
Реєстратори AiM вимірюють лінійне переміщення між двома точками за допомогою сенсора — лінійного потенціометра, який безпосередньо з’єднаний з точками виміру. Цей потенціометр дозволяє вимірювати лінійні переміщення.
Потенціометри AiM ECLIPSE мають чоловічу різьбу M4x0.7 мм з обох кінців.
Під час встановлення сенсора необхідно:
- ретельно уникати вигину внутрішнього циліндра, який може виникнути при надмірному затягуванні гвинтів або неправильному монтажі, оскільки це може серйозно пошкодити сенсор;
- висунути внутрішній циліндр приблизно на 5 мм від нижньої межі сенсора.
Примітка: не використовувати сенсор для вимірювання відстаней, що перевищують максимальний хід потенціометра.
Технічні характеристики:
- Вхідна напруга: 5 В постійного струму
- Вихідний сигнал: 500 мВ при 0 позиції, 4500 мВ при максимальному ході
- Повторюваність: ≤ 0,01 мм
- Максимальна швидкість роботи: ≤ 10 м/с
- Механічний ресурс: понад 25 мільйонів циклів
- Нелінійність: ≤ ±0,5%
- Робоча температура: від -30°C до +100°C
- Клас захисту: IP65
- Корпус: скловолоконна епоксидна смола
- Вісь: вуглецеве волокно
- Вага: 20–40 г
- Кабель: високотемпературні дроти M22759 AWG26 з вітоновою оболонкою
- Довжина кабелю: 500 мм
- Кріплення: різьба M4x0.7 мм
