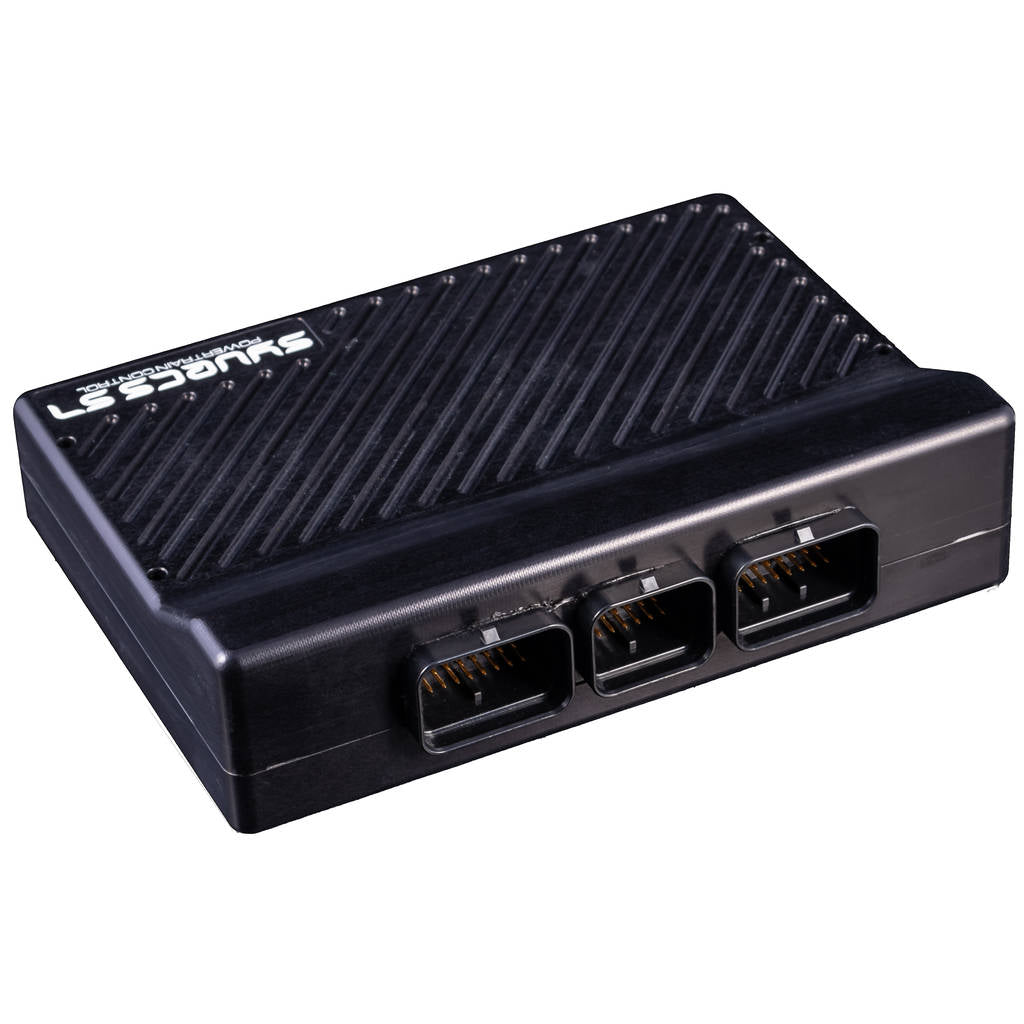

SYVECS SYV-S7Plus Блок управления ECU S7Plus ECU - Knock/TC/DBW/CAN Bridge included

Опис SYVECS SYV-S7Plus Автономний ЕБУ S7Plus

S7Plus — це найновіша система керування, що пропонує 22 входи, 16 виходів подачі палива, 8 виходів H-мосту, 6 виходів запалювання, 2 входи лямбда-зонда, 2 входи детонації, 2 входи температури вихлопних газів та керування основним реле.

ЕБУ S7-Plus забезпечує надзвичайно високий рівень точного керування двигуном. Трипроцесорний блок використовує високошвидкісний RISC-процесор для виконання коду та великий FPGA для високошвидкісного відстеження положення двигуна. Це дозволяє плануванню коду залишатися незалежним від сигналів, підвищуючи гнучкість, ефективність і точність у перехідних режимах. Складні алгоритми керування легко налаштовуються за допомогою програмного забезпечення SCal та прошивки S7.

S7-Plus розроблений для PnP комплектів, що потребують програмовану шину CAN та підтримку drive-by-wire. Третій процесор призначений для можливості написання коду на C для повної інтеграції автомобіля через шину CAN та створення користувацьких стратегій для унікальних вимог OEM-застосувань. Ця функція наразі доступна лише співробітникам Syvecs, планується доступність для дилерів.

Примітка: Всі функції програмного забезпечення увімкнені з заводу, окрім керування прямим впорскуванням та керування перемиканням підрульовими лепестками, які є додатковими опціями.

Технічні характеристики:

• Корпус: герметичний алюмінієвий блок
• Роз'єми: 3 водонепроникних роз'єми з 94 контактами
• Аналогові входи загального призначення: 22
• 5В/Біполярні входи: 10 входів датчиків/синхронізації/швидкості з програмованими пороговими напругами
• 5В/Терморезисторні входи: 4 входи датчиків/синхронізації/швидкості з фіксованими пороговими напругами
• 5В входи датчиків: 4
• Входи терморезисторів: 4
• Входи лямбда-зонда: 2 входи NTK, LSU4.9 або Denso AF
• Цепь термопари: 1 цепь типу K; 2 доступні, якщо друга CAN-шина не використовується
• Входи детонації: 2
• Виходи драйверів високого/низького рівня: 30
• Виходи половинного моста: 8, максимум 10 ампер
• Виходи низькорівневого впорскування/PWM: 16, максимум 10 ампер
• Драйвери запалювання: 6 драйверів TTL/IGBT
• Керування основним реле: підтримка Wake-on-CAN
• CAN: 3 канали CAN 2.0B; третій CAN використовує контакти EGT1 і призначений лише для користувацького використання, без програмованості в SCal
• Вихід RS232: 1
• Вихід K-line: 1
• Ethernet: 100 МГц повнодуплексне з'єднання для програмування та завантаження даних
• Вбудована пам'ять для логування: 32 МБ
• Діапазон вхідної напруги: 6 до 20 В з захистом від зворотної полярності
• Виходи живлення датчиків: 3 регульованих і захищених виходи 5В
• Робоча температура: від -55 до +125°C
• Розміри: 185 x 145 x 55 мм
