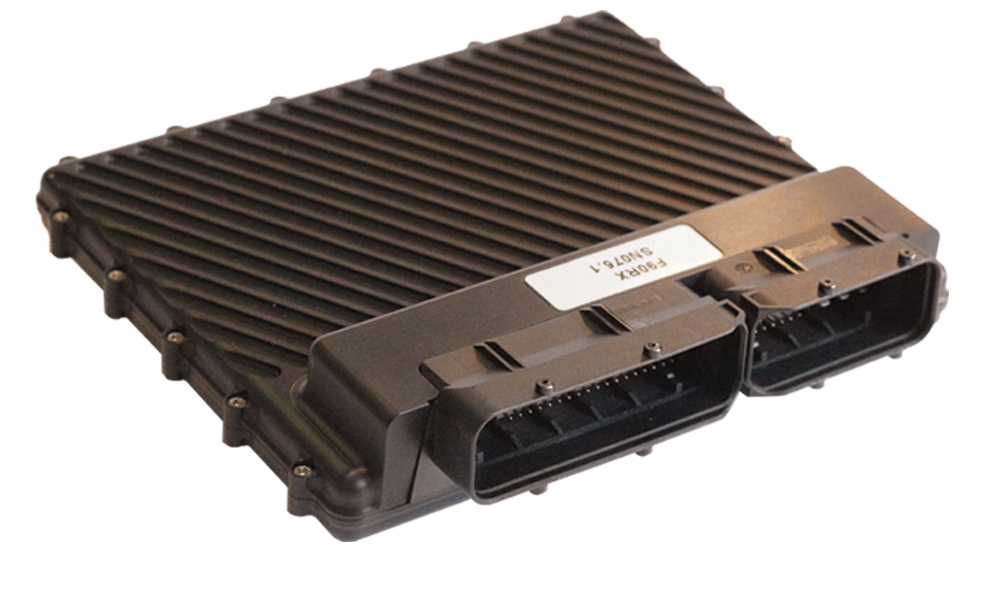

SYVECS SYV-S12 Блок управления ECU S12C ECU - Knock/TC/DBW included

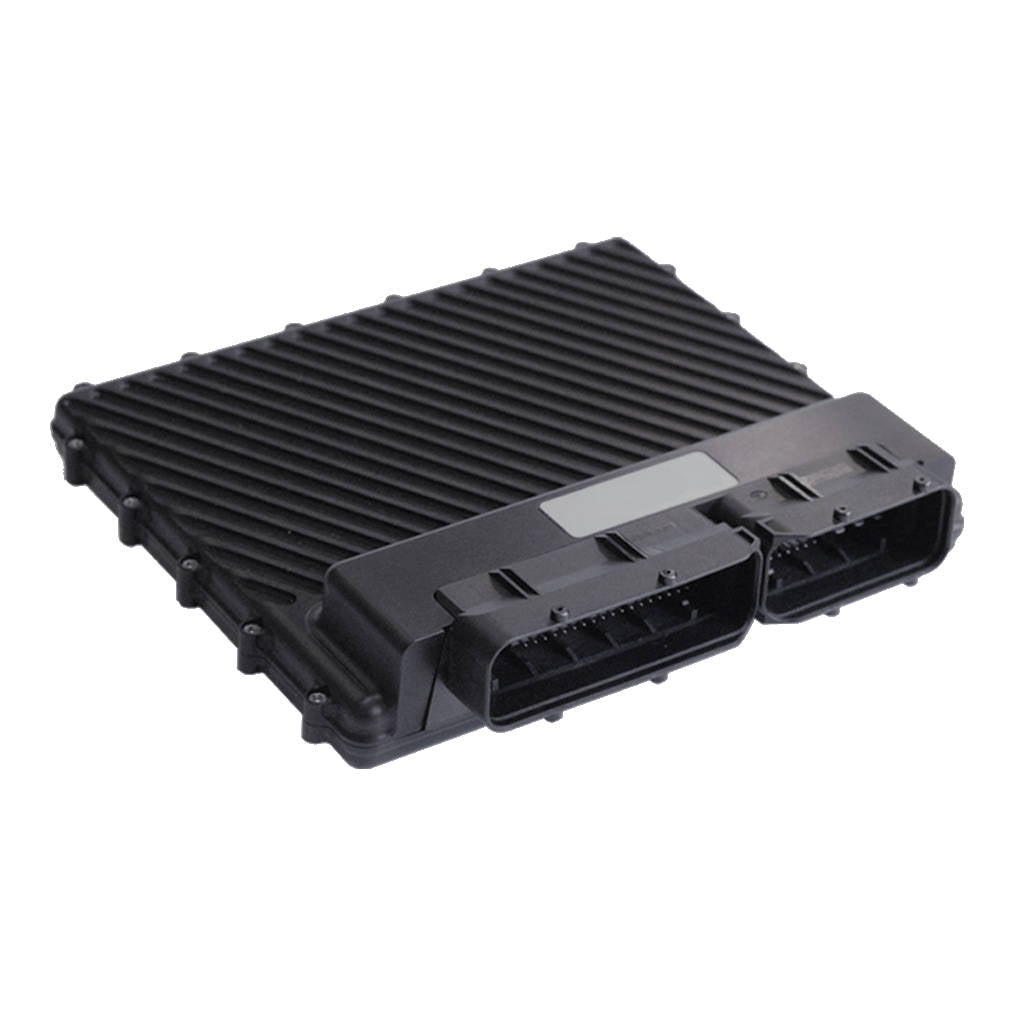

Опис SYVECS SYV-S12 Автономний ЕБУ S12

S12 — це висококласний блок керування двигуном, оснащений 28 входами, 50 виходами, 3 драйверами DBW, 4 входами детонації, 4 входами Lambda та 2 входами EGT.

Розроблений для роботи в найжорсткіших умовах, забезпечує достатню кількість входів/виходів для повністю послідовного керування двигуном V12 протягом усього терміну служби.

Всі функції програмного забезпечення активовані з заводу, за винятком керування безпосереднім впорскуванням, яке є опціональним оновленням.

Технічні характеристики:

• Універсальні виходи з широтно-імпульсною модуляцією (PWM): 50 виходів з користувацьким налаштуванням
• Виходи котушок запалювання: 12 виходів IGBT для прямого керування котушками або TTL-виходи для запалювання
• Виходи форсунок: 24
• PWM виходи: 8
• Повні мости: 3, налаштовувані як 6 півмостів або 6 PWM
• Максимальний вихідний струм на повний міст: 20 A для DBW та HDP-5
• Універсальні входи: 28
• Входи детонації: 4
• Інтерфейси широкосмугового датчика Lambda NTK: 2
• Інтерфейси термопар типу K: 2
• Ethernet: 100 МГц повнодуплексне з'єднання для програмування та завантаження даних
• CAN інтерфейси: 3 x CAN 2.0B
• Серійний інтерфейс: RS232
• Діапазон вхідної напруги: 6-26 В з захистом від зворотньої полярності
• Регульовані виходи живлення датчиків: 2 захищені виходи 5 В
• Програмований вихід живлення датчиків: 5-12 В
• Нерегульований вихід живлення датчиків: відповідає напрузі живлення ЕБУ
• Входи заземлення для датчиків та зв’язку: 5 окремо захищених входів
• Пам’ять для запису даних: до 128 МБ
• Час завантаження: менше 30 секунд через Ethernet
• Позначка часу даних: час і дата через реальний час
• Роз’єм: подвійний роз’єм автомобільного типу з 121 контактом
• Корпус: анодований алюміній
• Максимальні розміри з урахуванням роз’ємів: 178 x 160 x 45 мм
• Загальна маса: 670 грам
• Робоча температура: від -25 до +95 °C
