SYVECS SYV-GDI4 Блок управления ECU S-GDI ECU - Knock/TC/DBW included

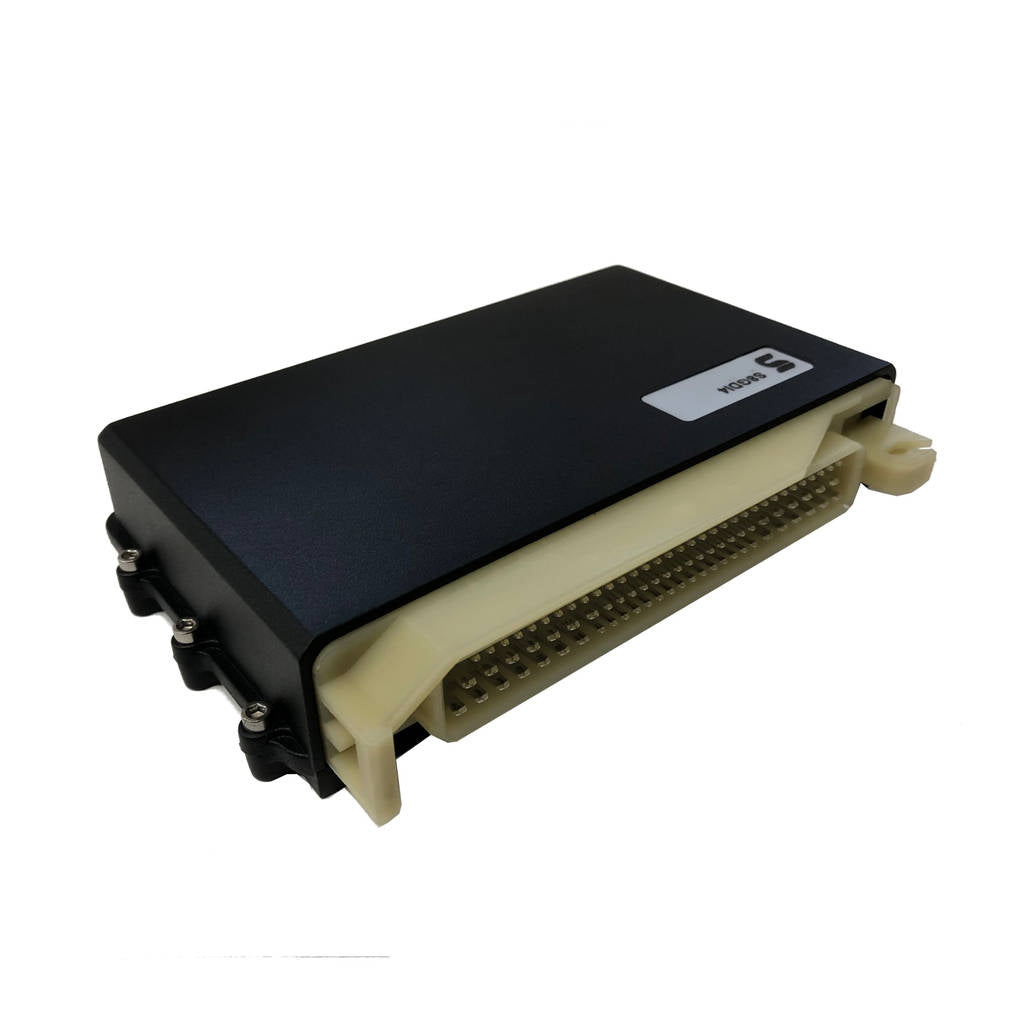

Опис SYVECS SYV-GDI4 Автономний ЕБУ S-GDI4

ЕБУ SDI — це рішення для інтегрованого керування двигуном з прямим впорскуванням. Заснований на архітектурі S8, SDI має менше входів і виходів для застосувань GDI, які не потребують складності повної системи S8.

SDI безпосередньо керує та приводить у дію бензинові форсунки прямого впорскування від Ford, GM і Bosch, включно з типами Bosch Motorsport, без зовнішнього драйверного блоку. Стандартно підтримує 4-циліндрові двигуни. Додаткові циліндри можуть підтримуватися за допомогою ЕБУ S12 та GDI-боксів.

• Запечатаний корпус з алюмінієвого блоку
• 1 водонепроникний 88-контактний роз'єм
• Внутрішня пам'ять для логування до 64 МБ та вбудоване логування на ноутбук

Технічні характеристики:

• Універсальні аналогові входи: 24
• 5В/біполярні, датчик/синхронізація/швидкість входи: 16, з програмованими рівнями спрацьовування
• 5В входи датчиків: 4
• Входи термісторів: 4
• Входи лямбда NTK: 2
• Циркуї термопар типу K: 2
• Входи детонації: 2
• Виходи драйверів високого/низького рівня: 24
• Виходи напівмосту: 4, максимум 10 ампер
• Виходи впорскування/ШІМ низького рівня: 12, максимум 10 ампер
• Драйвери запалювання TTL/IGBT: 4
• Драйвери GDI: 4
• CAN 2.0B: 2
• Вихід RS232: 1
• Ethernet: 100 МГц повнодуплексне з'єднання для програмування ПК та завантаження даних
• Діапазон вхідної напруги: 6 до 20 В з захистом від зворотньої полярності
• Регульовані виходи живлення датчиків: 3 захищених виходи 5В
• Робоча температура: від -25 до +95°C
• Розміри: 178 x 122 x 36 мм
