SYVECS SYV-4WD-GEN Универсальный контроллер 4WD

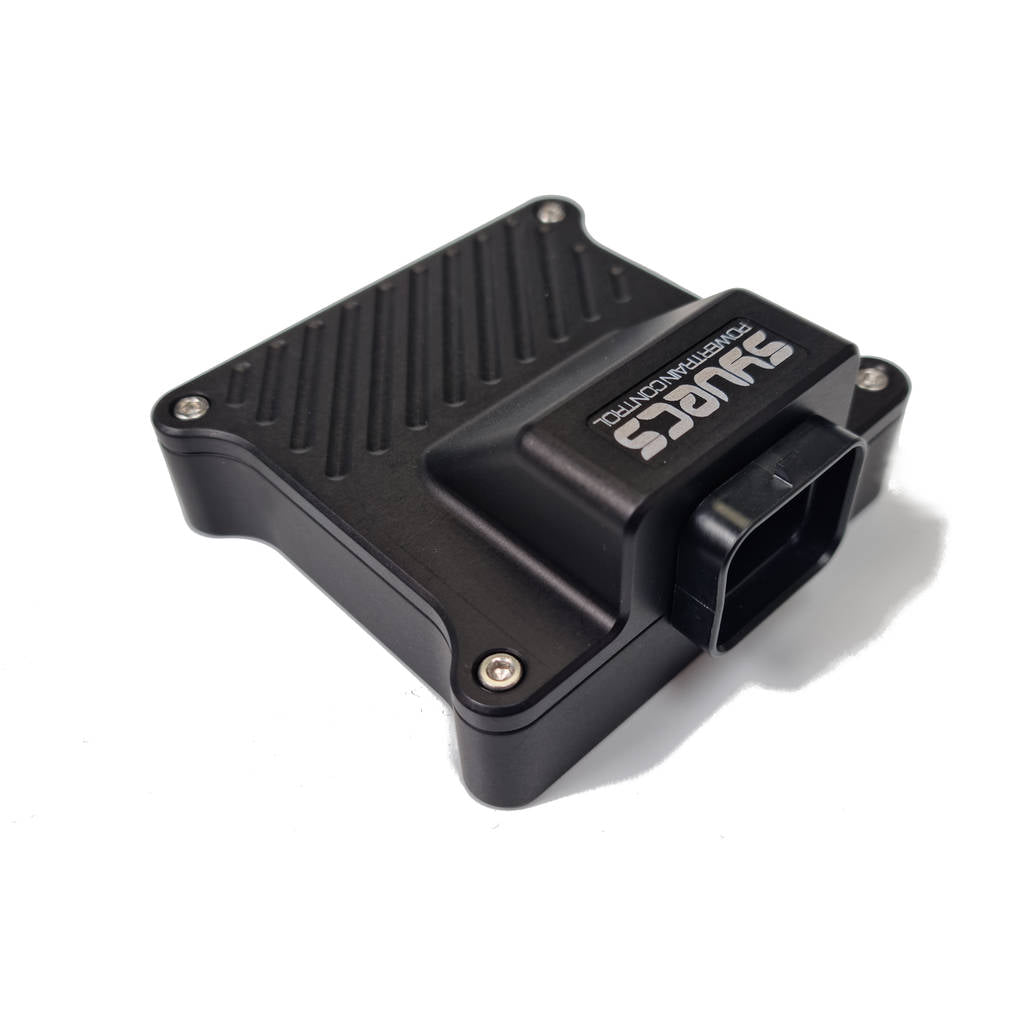

Syvecs Generic AWD Controller - это компактное и мощное устройство для управления системами 4WD/AWD в OEM и автоспорте.

Разработан для интеграции в любой автомобиль с помощью конфигурируемой системы связи CANbus.  Пользователи могут получать данные в реальном времени от систем OEM/Автомагазина и использовать эти данные для оперативных и мониторинговых стратегий, в результате чего достигается точный и достоверный контроль систем управления AWD/4WD.

К контроллеру могут быть подключены дополнительные датчики для обеспечения дополнительной функциональности и безопасности, такие как температура Awd, давление Awd, скорость вращения оси и другие.

Продвинутые пользователи также могут настроить пользовательскую опцию передачи данных с помощью мощной секции CANbus, чтобы позволить отправлять биты или байты по CANbus для обеспечения безопасности штатных систем или включения предупреждающих ламп, ограничения крутящего момента и т.д.

Контроллер AWD оснащен четырьмя полумостовыми драйверами, которые могут управляться по низкому или высокому уровню и способны выдерживать максимум 15 ампер в пике/8 ампер непрерывно на каждый выход. Разделение выводов присутствует на H-мостах 1/2 и 3/4, что позволяет использовать до 16 ампер непрерывного тока с парными выходами.

Каждый из четырех выходов H-моста включает контроль тока и может быть использован как часть стратегии защиты для обеспечения правильного подключения и работы соленоидов. Например, если соленоид Awd приводится в действие и не обнаруживается протекание тока, это немедленно вызовет флаг Limp или сообщение CAN на приборную панель. Также контролируется короткое замыкание, и при его обнаружении возникнет ситуация перегрузки по току, которая также установит флаг ограничения и отключит выход для безопасности.

Четыре аналоговых входа 0-5 В, установленные на контроллере, имеют опциональную подтяжку 3k 5 В и могут быть использованы для внешнего переключателя 2WD, регулировочного горшка, температуры Awd и давления Awd.

На контроллере также установлены четыре магниторезистивных входа, которые могут использоваться для приема сигналов скорости от магниторезистивных двухпроводных датчиков скорости Холла. Затем эти сигналы скорости могут быть переданы по шине CANbus для выполнения других полезных задач.

На плате также установлен 6-осевой датчик IMU, позволяющий просматривать данные ускорения в реальном времени или связывать их со стратегиями.

Технические характеристики

Выходы

• 4 X полумостовые выходы
• Пиковый ток 15 Ампер (100 мс) Непрерывный контроль тока 8 Ампер на каждом выводе.
• Разделение выводов доступно на HBR1/2 и HBR3/4 для 16-амперных высокотоковых двигателей/соленоидов

Входы

• 4 x Аналоговые или переключательные входы (0-5 В)
• 4 x Магниторезистивные цепи

Интерфейсы

• USB для обновления и настройки
• 1 x CAN 2.0B интерфейс для связи с другими контроллерами или системами регистрации 1 x Kline интерфейс
• 6-осевой IMU чип

Источник питания

• Диапазон входного напряжения от 6 до 26 В
• Логика выключателя зажигания с высоким током питания

Физический

• IP67 Герметизация по автомобильной спецификации -40c до 125c 34 способа Superseal 1.0
• 88 мм x 89 мм x 40 мм
