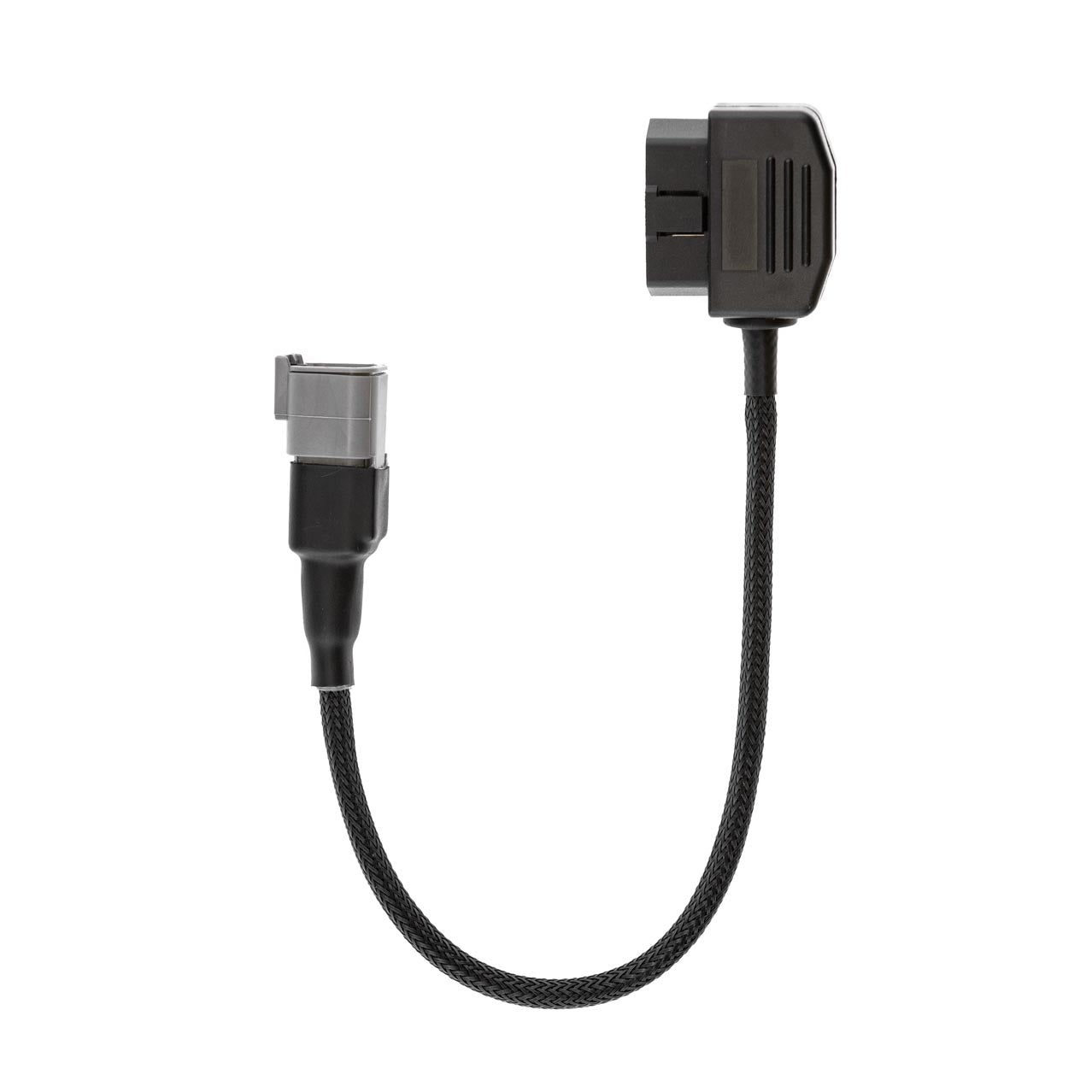

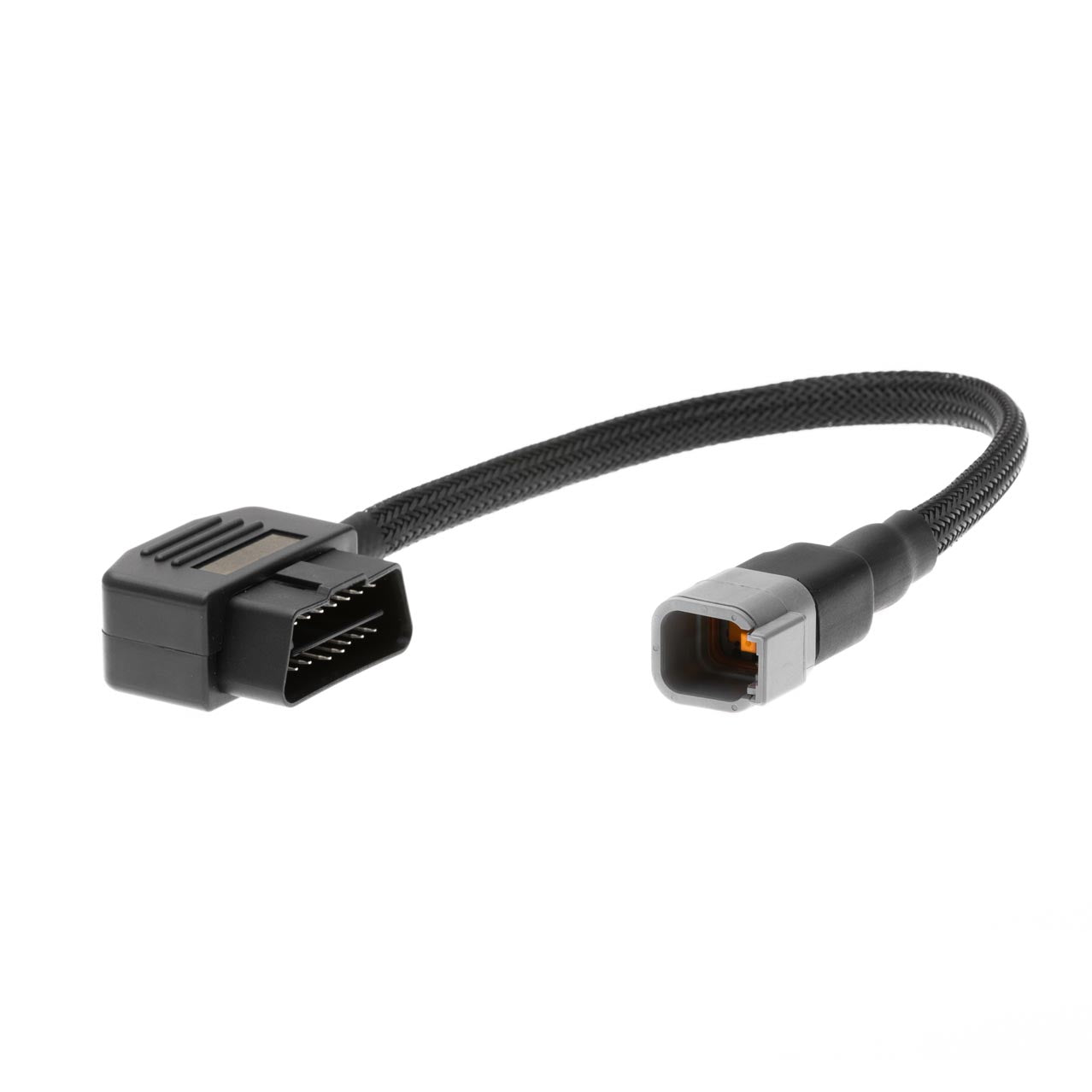

CAN-шлейф для диагностического порта OBD-II с угловым разъемом.
Обратите внимание: этот CAN-адаптер будет работать только в сочетании с 12V CAN Cable. Один конец кабеля 12V CAN Cable подключается к Race Navigator, а другой конец подключается к этому CAN Adapter. Кабель 12V CAN Cable не включен в данный артикул и заказывается отдельно.
Технические данные:
Распиновка DTM04-6P
PIN 4: коричневый Сигнал: 12В +
PIN 1: Синий Сигнал: Заземление -
PIN 5: Красный сигнал: Высокий уровень
PIN 6: Черный сигнал: Низкий уровень
Распиновка OBD2
PIN 16: Коричневый сигнал: 12В +
PIN 4: Синий сигнал: Заземление -
PIN 6: Красный сигнал: Высокий уровень
PIN 14: Черный сигнал: Низкий уровень
