CSF 8343 Высокопроизводительный комплект для охлаждения масла для HONDA Civic Type-R (FL5)

Описание CSF 8343 Высокопроизводительный комплект для охлаждения масла для HONDA Civic Type-R (FL5)

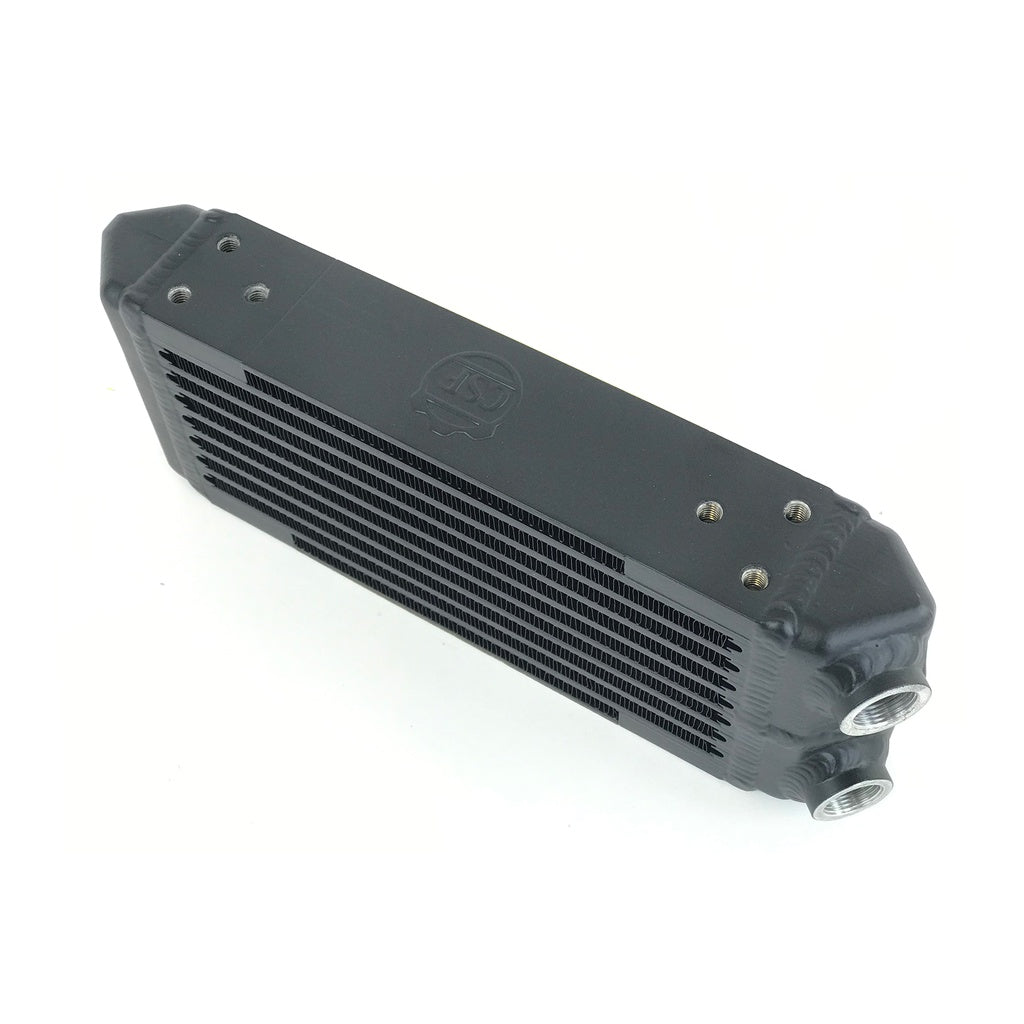

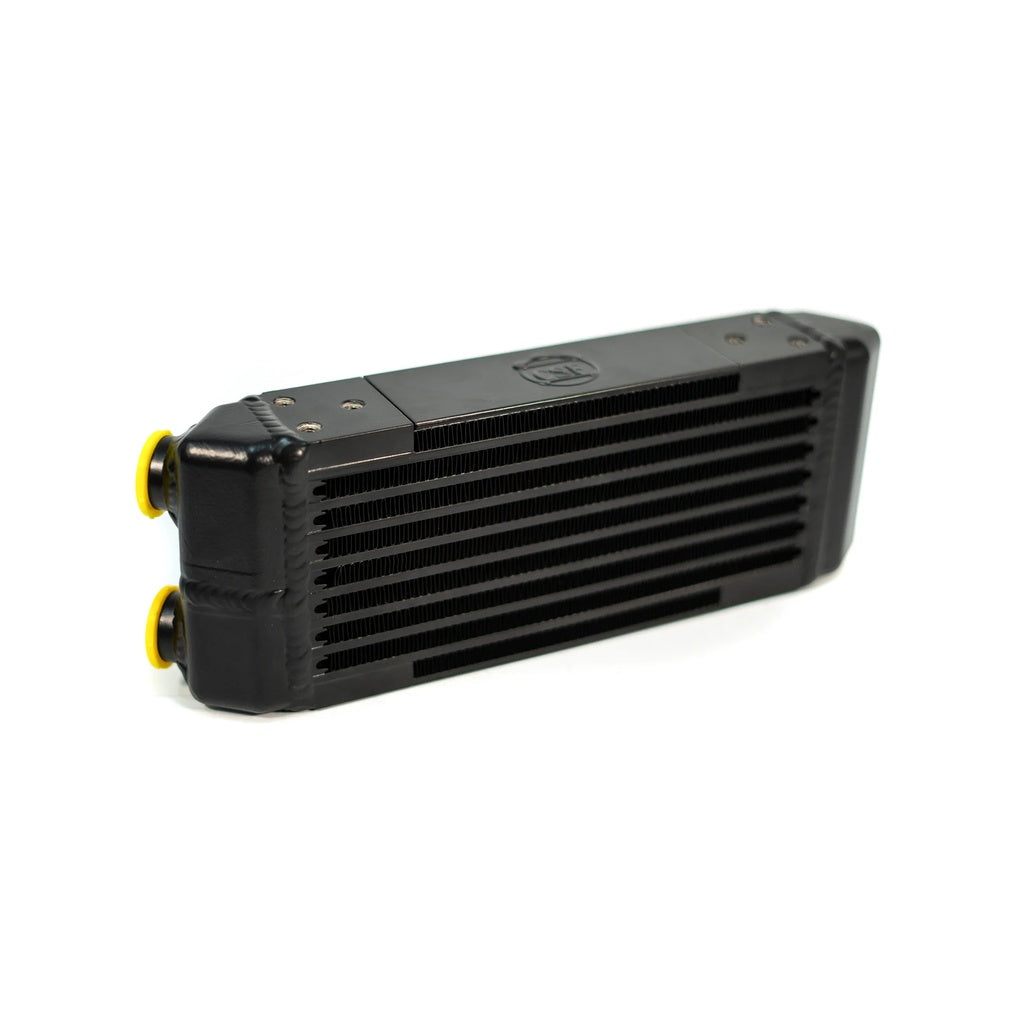

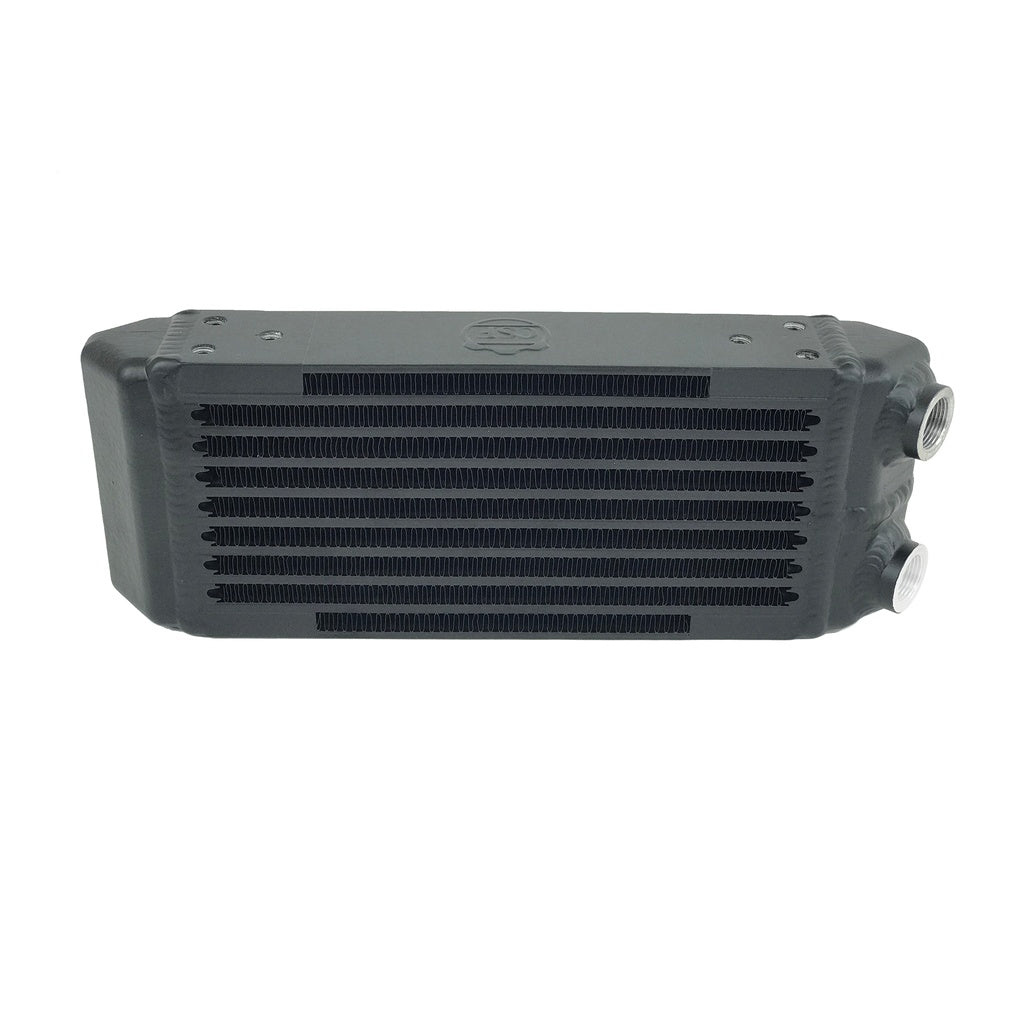

Комплект CSF построен на базе двух масляных радиаторов Dual-Pass размером 13” × 4,5” (33 × 11,5 см) (CSF №8119), соединённых последовательно. Эти высокопроизводительные радиаторы обеспечивают максимальный отвод тепла без компромиссов по прочности и надёжности. Сердцевины типа Bar/Plate используют фирменную конструкцию CSF «Aero-Flow», которая снижает массу, сохраняя высокую прочность и отличную пропускную способность. Прочная конструкция таких сердцевин исключает риск повреждения радиаторов мусором с трассы, в отличие от трубчато-ребристых конструкций.

Полностью TIG-сварная конструкция из 100 % алюминия с литыми торцевыми бачками дополнительно повышает общую прочность радиаторов. Каждый радиатор проходит испытание давлением до 120 PSI перед отправкой с завода, что исключает риск разрыва, характерный для менее прочных решений в других комплектах. Торцевые бачки также оснащены специально разработанными подающими и обратными фитингами с углом 40° для оптимального потока и снижения потерь давления.

Магистрали, фитинги и термостат

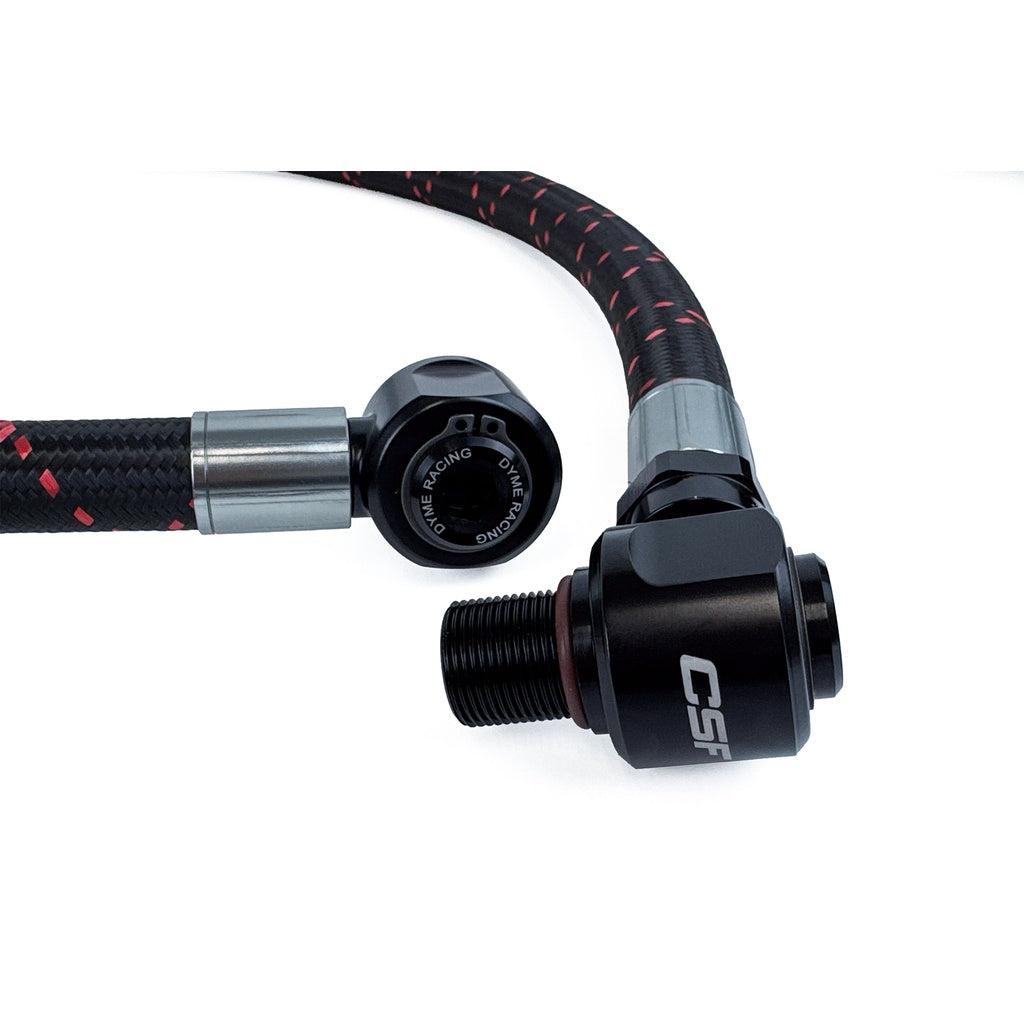

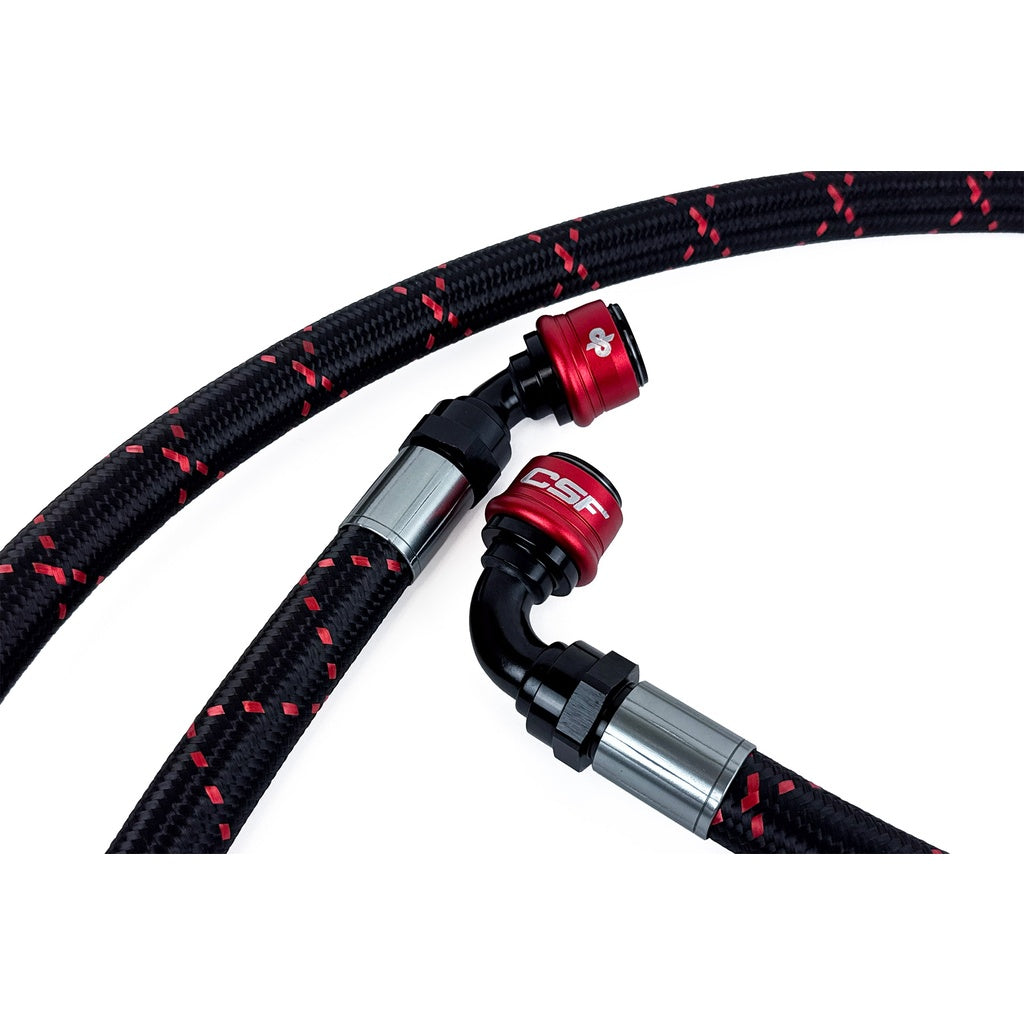

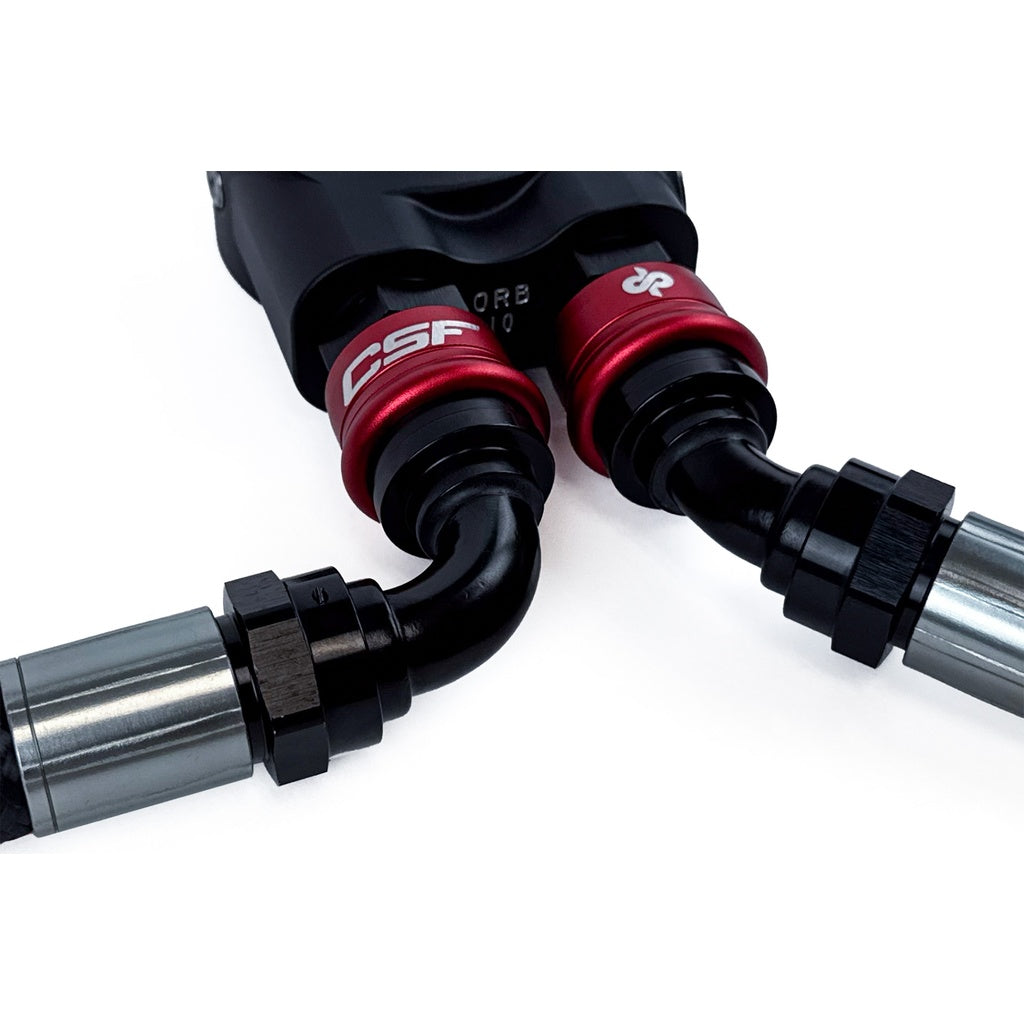

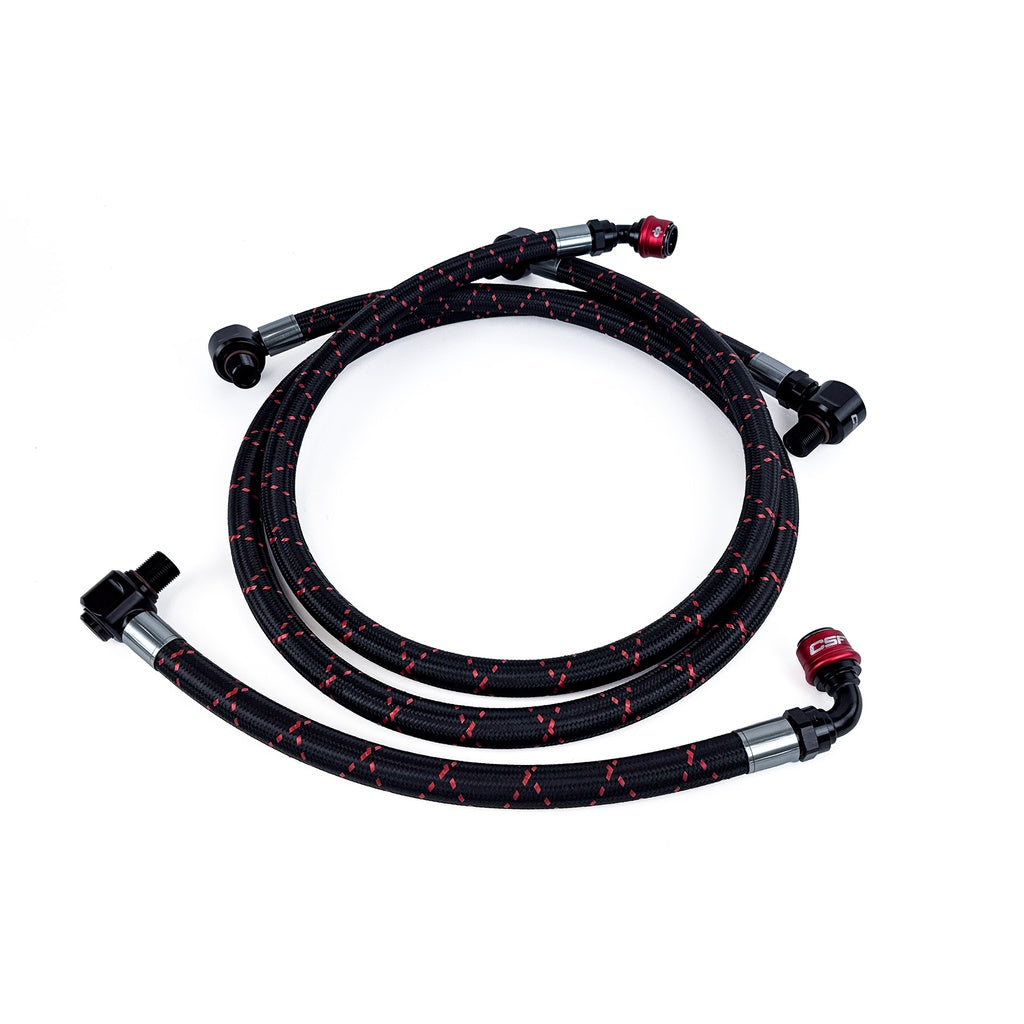

Фитинги DYME PSI гидравлически обжаты на армированных шлангах из нержавеющей стали 304 с внутренним слоем Superstrasse CPE, предназначенных для автоспорта. DYME PSI производит эти шланги и фитинги самостоятельно по точным спецификациям CSF, обеспечивая высочайший уровень качества и точности. Магистрали обеспечивают отличную гибкость, пропускную способность и химическую стойкость.

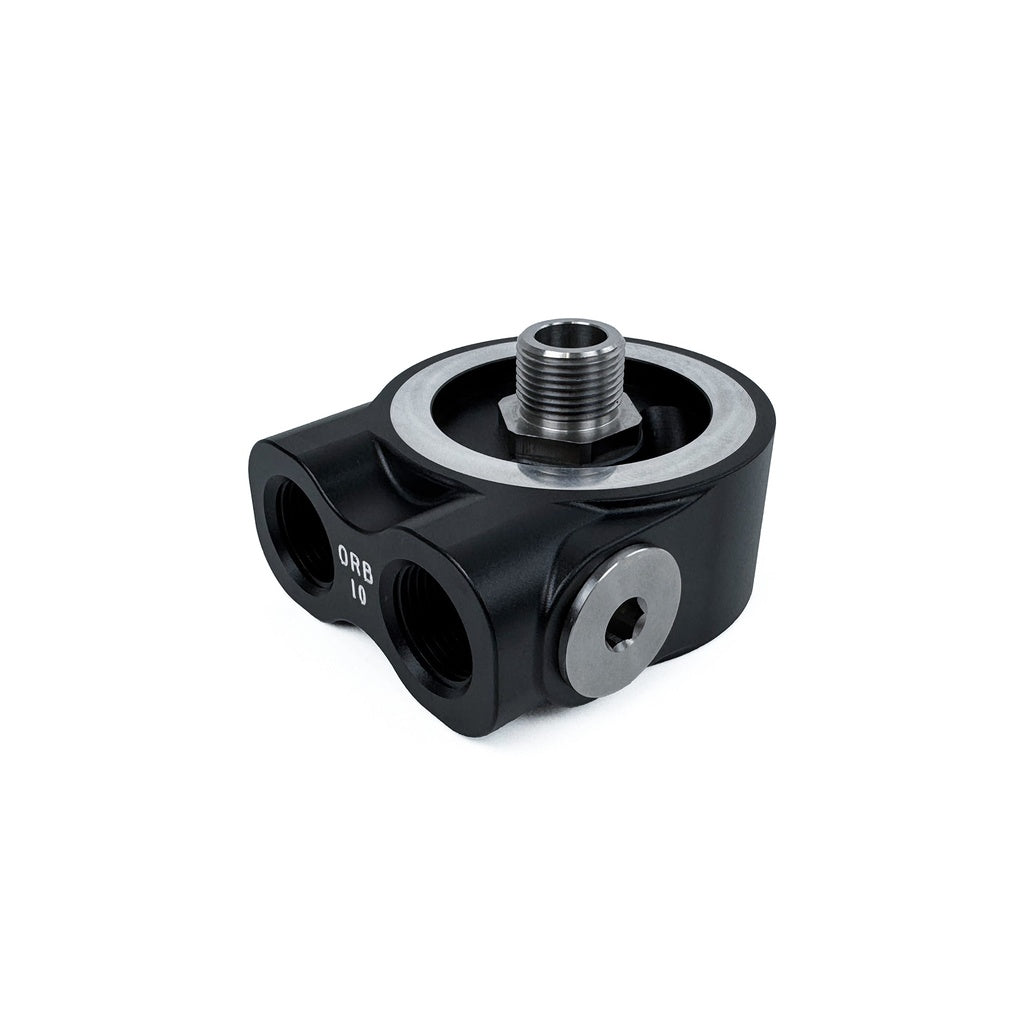

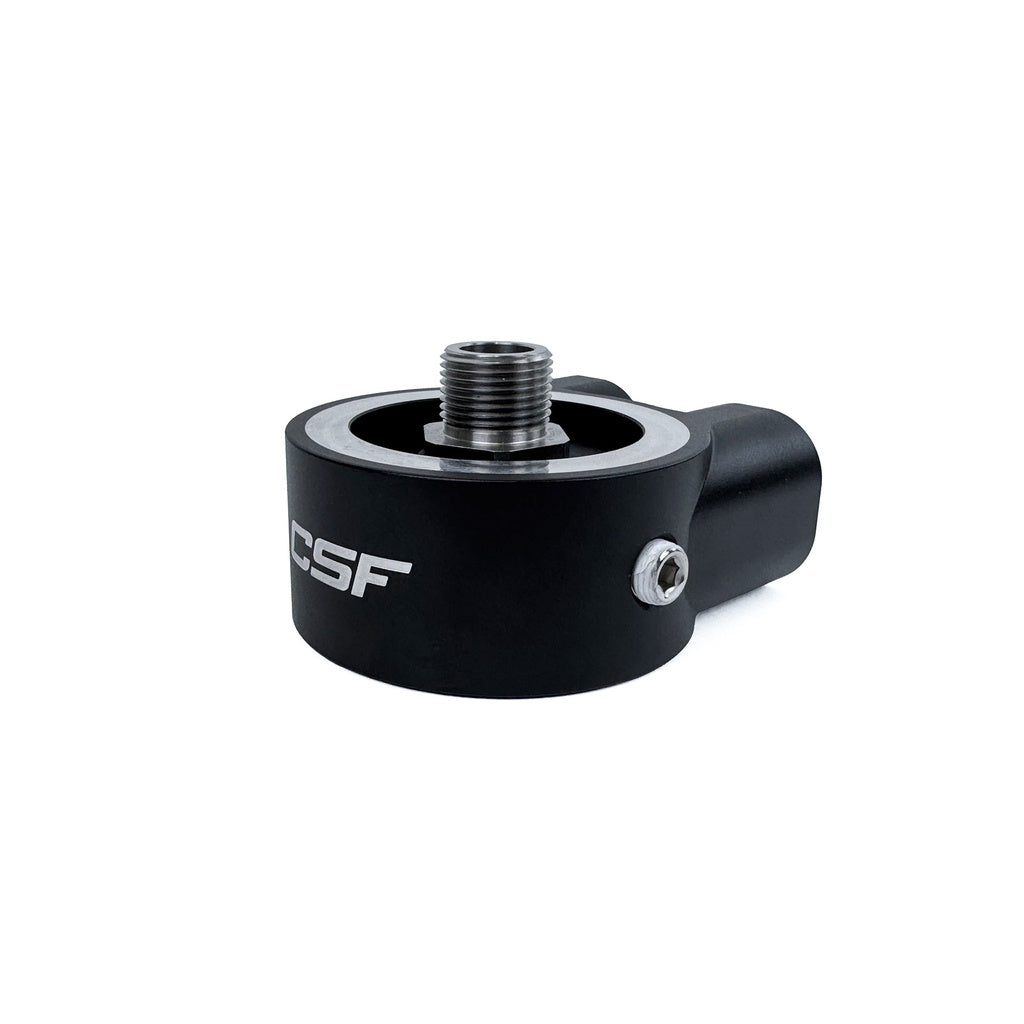

Поток масла контролируется термостатической проставкой (sandwich plate) из фрезерованного алюминия. Она устанавливается в штатное место масляного фильтра с использованием адаптера M20×1,5. Проставка рассчитана на использование оригинального масляного фильтра, но допускает установку увеличенного фильтра диаметром до 70 мм с резьбой M20×1,5 (необходимо учитывать доступное пространство по высоте при выборе фильтра).

Термостат начинает открываться при температуре 175°F (80°C) и полностью открыт при 195°F (90°C), что оптимально для автоспорта и высокопроизводительных дорожных автомобилей. В проставке также предусмотрен предварительно заглушенный порт 1/8 NPT для установки неоригинального датчика температуры масла, что позволяет получать более точные данные и показания.

Воздуховоды и вентиляционные элементы

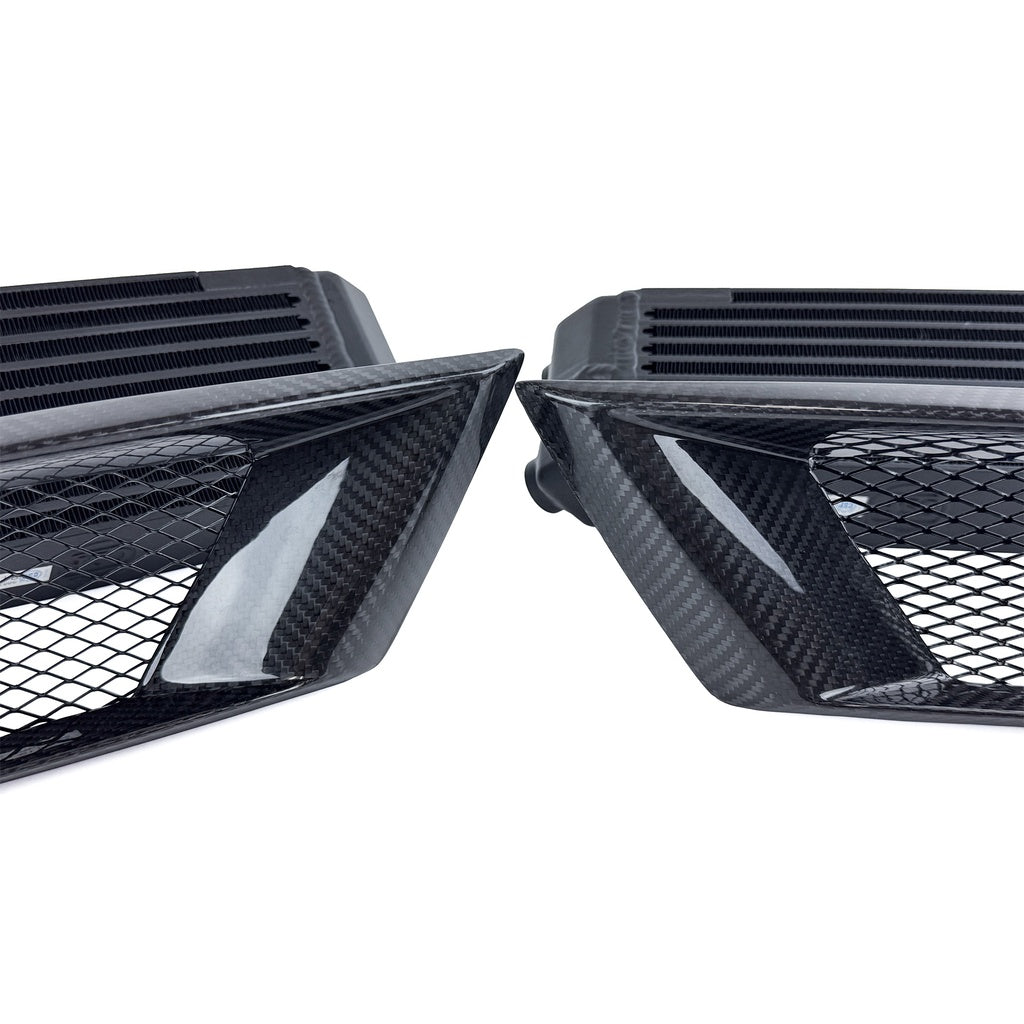

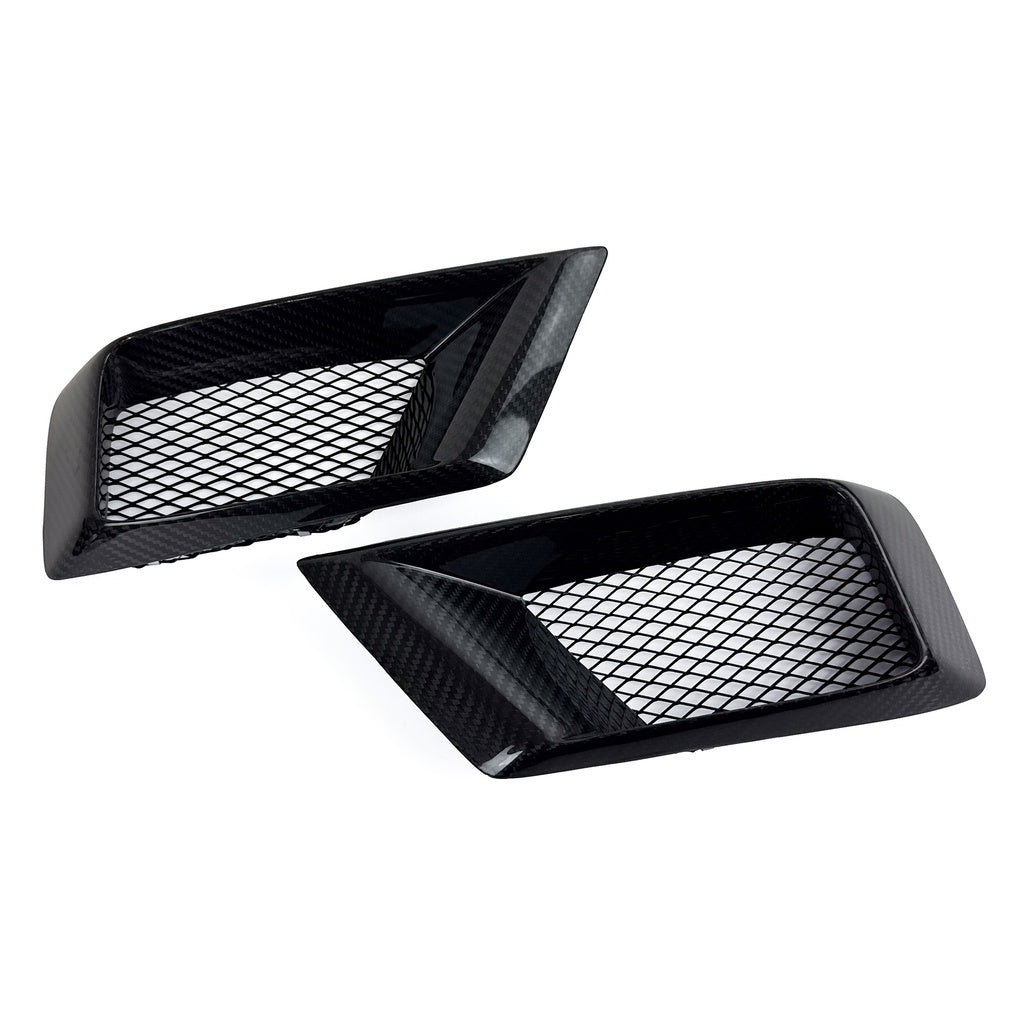

CSF разработала и смоделировала вентиляционные отверстия в бампере для обеспечения достаточного потока воздуха к двум масляным радиаторам и эффективного контроля температуры моторного масла. Проектирование выполнялось с использованием CFD-моделирования для оптимизации воздушных потоков и аэродинамики. Вентиляционные элементы изготовлены из препрег-карбона, повторяют линии и стиль FL5 и обеспечивают внешний вид в духе OEM+. Для дополнительного улучшения охлаждения комплект также включает жалюзийные вентиляционные элементы, которые выводят воздух из зоны бампера в колёсные арки.

OEM-подгонка и качество исполнения

CSF использовала отраслевые контакты для выбора лучшего поставщика карбонового волокна уровня автоспорта. Качество, точность подгонки и исполнение этих компонентов соответствуют самым высоким стандартам и прошли обширные трековые испытания. Каждый вентиляционный элемент устанавливается на болтах без использования двустороннего скотча, что обеспечивает надёжную фиксацию. В комплект входят шаблоны для вырезов, упрощающие установку и обеспечивающие точное позиционирование. Также предусмотрены шаблоны для международных версий FL5, оснащённых датчиками PDC. Штатные датчики PDC полностью сохраняют функциональность и оригинальный внешний вид.

Характеристики

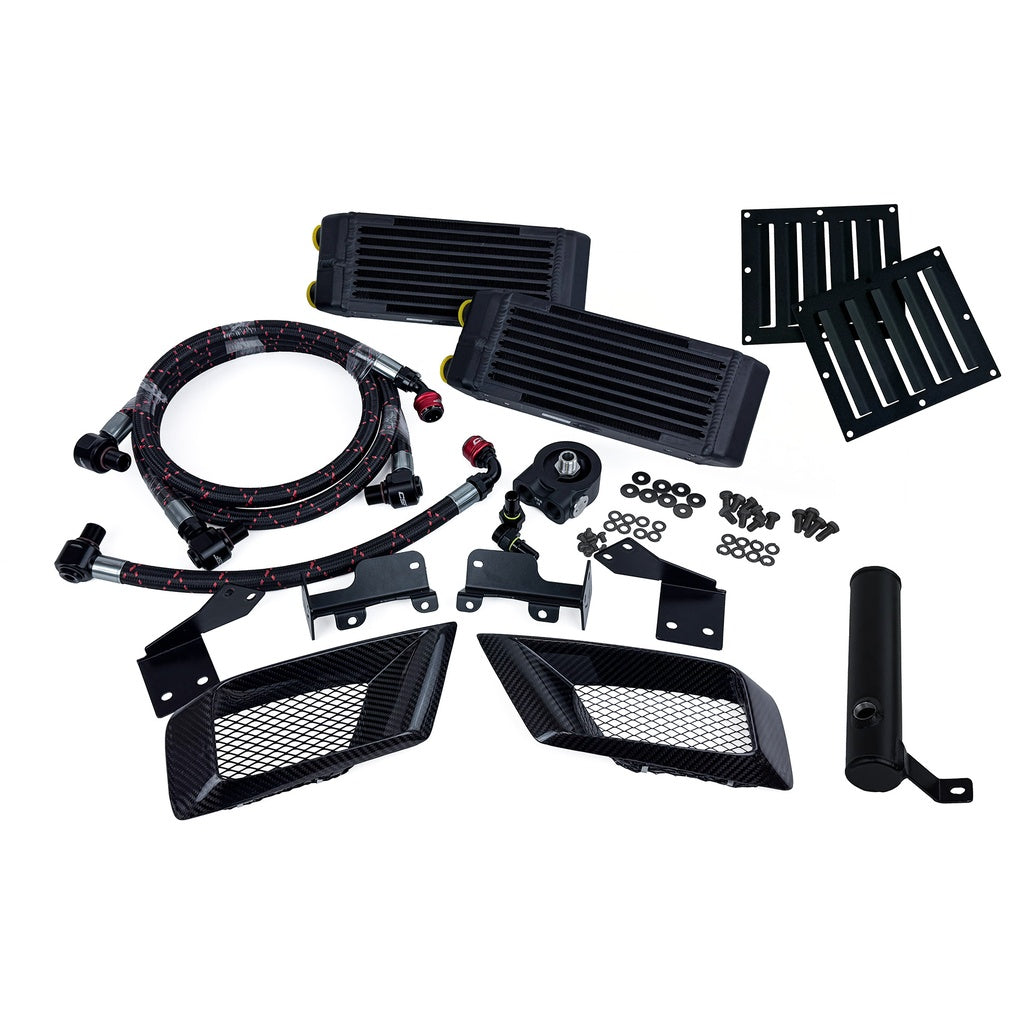

• Два высокопроизводительных масляных радиатора CSF №8119 с двухходовой схемой
  • Сердцевина Bar/Plate — высокая прочность и долговечность
  • 100 % TIG-сварная конструкция, испытанная давлением до 120 PSI
  • Гладкая конструкция подающих и обратных фитингов с углом 40°
  • Двухходовой поток (Dual Pass) для дополнительного охлаждения
  • Увеличение объёма масла более чем на 2 кварты (2 литра)
• Магистрали уровня автоспорта AN с запатентованными быстросъёмными фитингами DYME PSI
  • Армирование оплёткой из нержавеющей стали 304 и внешняя полиэтиленовая оплётка
• Фрезерованная CNC алюминиевая проставка с термостатом 175–195°F (80–90°C) и портом 1/8 NPT для датчика температуры масла
• Вентиляционные элементы бампера из препрег-карбона для максимального воздушного потока и охлаждающего эффекта

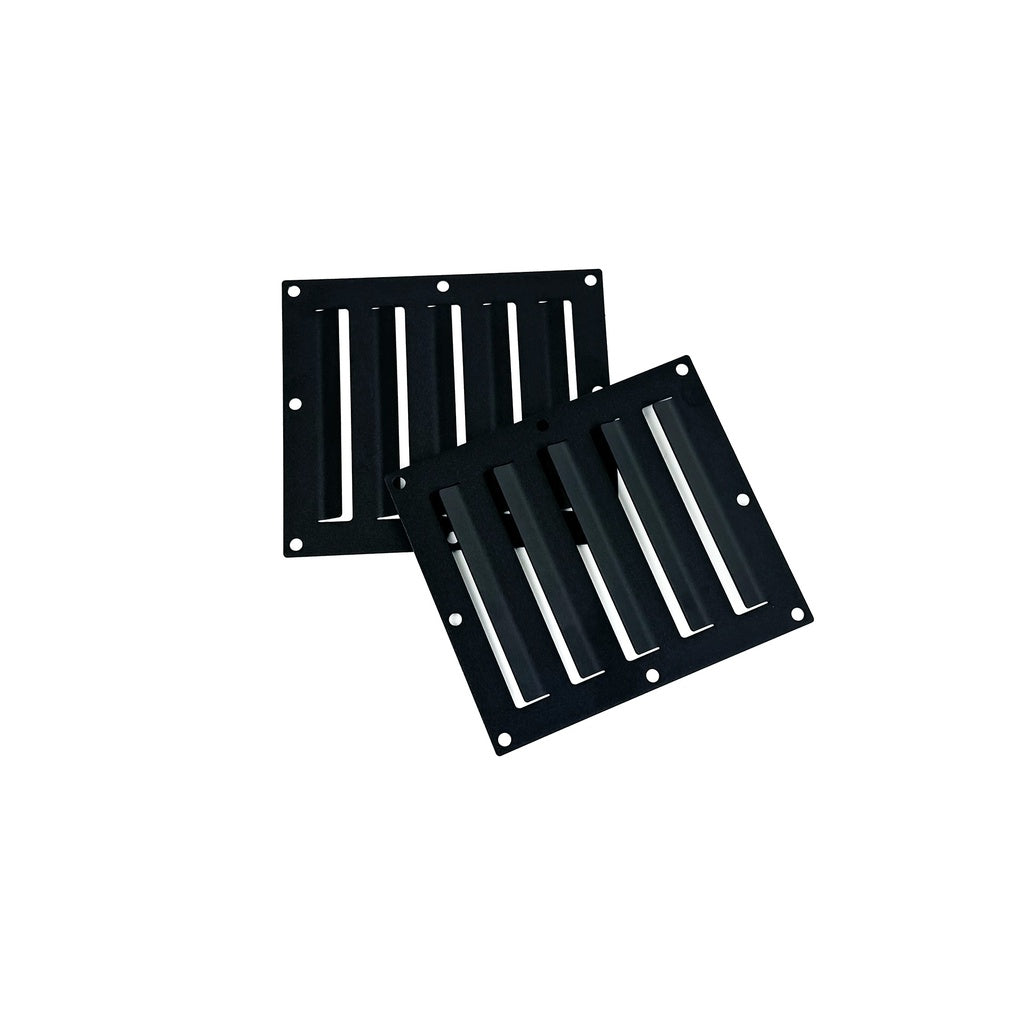

• Лазерно вырезанные жалюзийные вентиляционные элементы подкрылков для улучшения воздушного потока и отвода тепла

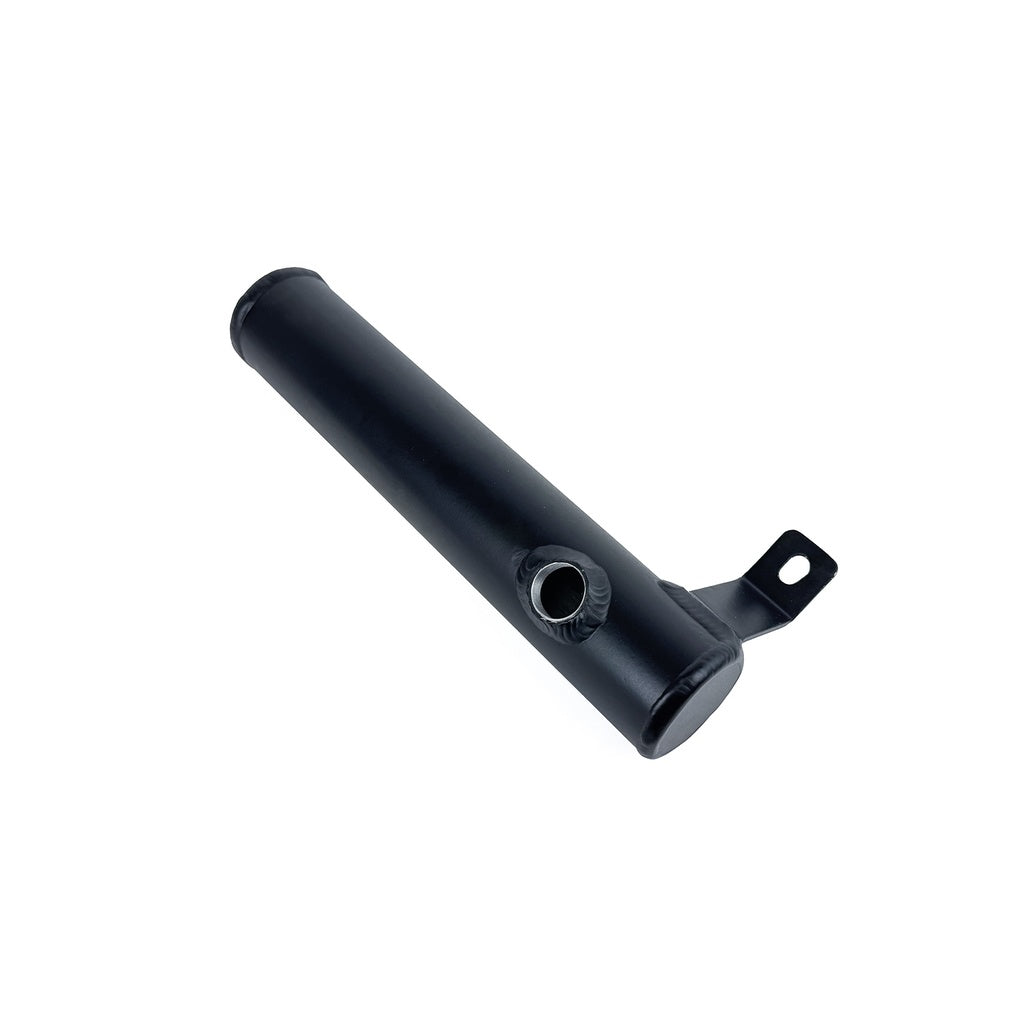

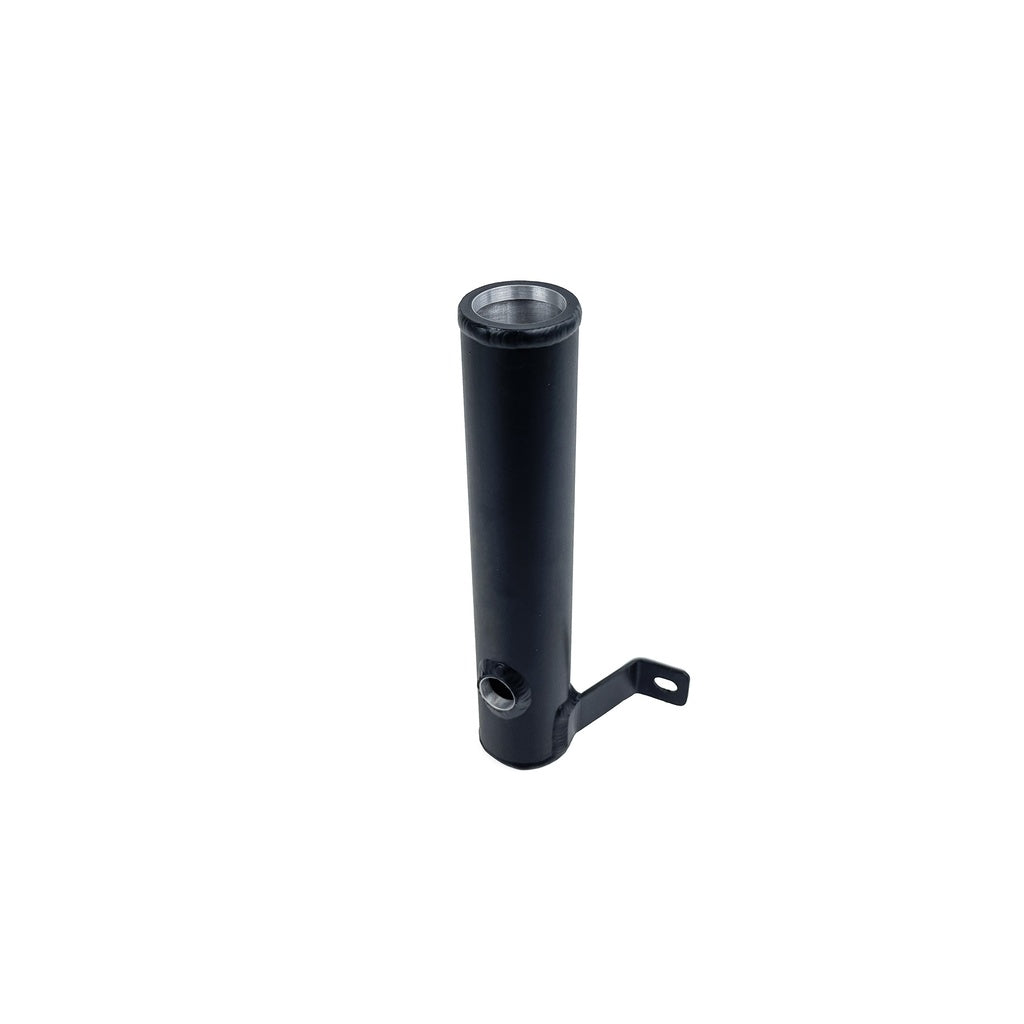

• Замена бачка стеклоомывателя, совместимая со штатным мотором омывателя
• В комплект входят все кронштейны и крепёж
• В комплект входят инструкции и установочные шаблоны
• Ограниченная гарантия 2 года

Применение

Honda Civic Type R FL5 2023+
Integra Type S DE5 2023+ (требуется иная система вентиляции)
