Вестгейты в управлении наддувом и стабилизации работы турбосистем
Вестгейты (Wastegates) являются одним из фундаментальных элементов системы турбонаддува, который непосредственно отвечает за прецизионный контроль уровня давления в выпускном тракте и общую эффективность работы турбокомпрессора. Этот компонент выполняет роль регулирующего клапана, дозирующего поток выхлопных газов, проходящих через турбинное колесо. Именно вестгейт определяет, какая часть энергии отработанных газов будет преобразована в наддув, а какая — сброшена в обход ротора. В современных высокопроизводительных двигателях вестгейт является основным механизмом предотвращения избыточного давления (Overboost), защищающим поршневую группу от разрушительной детонации.
В процессе работы двигателя объем выхлопных газов постоянно увеличивается вместе с оборотами, что провоцирует ускорение турбины. Без эффективного механизма сброса давление наддува росло бы до критических значений, что неизбежно привело бы к термическому и механическому повреждению как турбокомпрессора, так и самого двигателя. Вестгейт позволяет стабилизировать скорость вращения вала на заданном уровне, перенаправляя поток газов непосредственно в выхлопную систему или атмосферу, обеспечивая идеальный баланс между мощностью и надежностью шасси.
В категории вестгейтов на ATOMIC-SHOP представлены профессиональные решения для проектов любой сложности — от Stage-тюнинга дорожных автомобилей до бескомпромиссных гоночных конфигураций. Компоненты от таких производителей, как Turbosmart, TiAL Sport, Garrett, GReddy и Forge Motorsport, разработаны с использованием жаростойких авиационных материалов, способных выдерживать экстремальные температуры свыше 1000°C без потери герметичности клапана.
Конструкция вестгейта и его роль в системе турбонаддува
Вестгейт — это пневматически или электронно управляемый клапан, работа которого основана на балансе силы пружины и давления наддува, воздействующего на высокотемпературную мембрану или поршень. Когда давление превышает заданное значение (установленное пружиной или буст-контроллером), клапан открывается, формируя байпасный канал для части выхлопных газов.
По типу конструкции вестгейты делятся на две основные категории:
- Внутренние вестгейты (Internal Wastegates): интегрированы непосредственно в турбинный хаузинг. Это компактное решение, характерное для серийных турбин. Однако их пропускная способность ограничена диаметром отверстия в корпусе турбины, что часто становится «узким местом» при тюнинге.

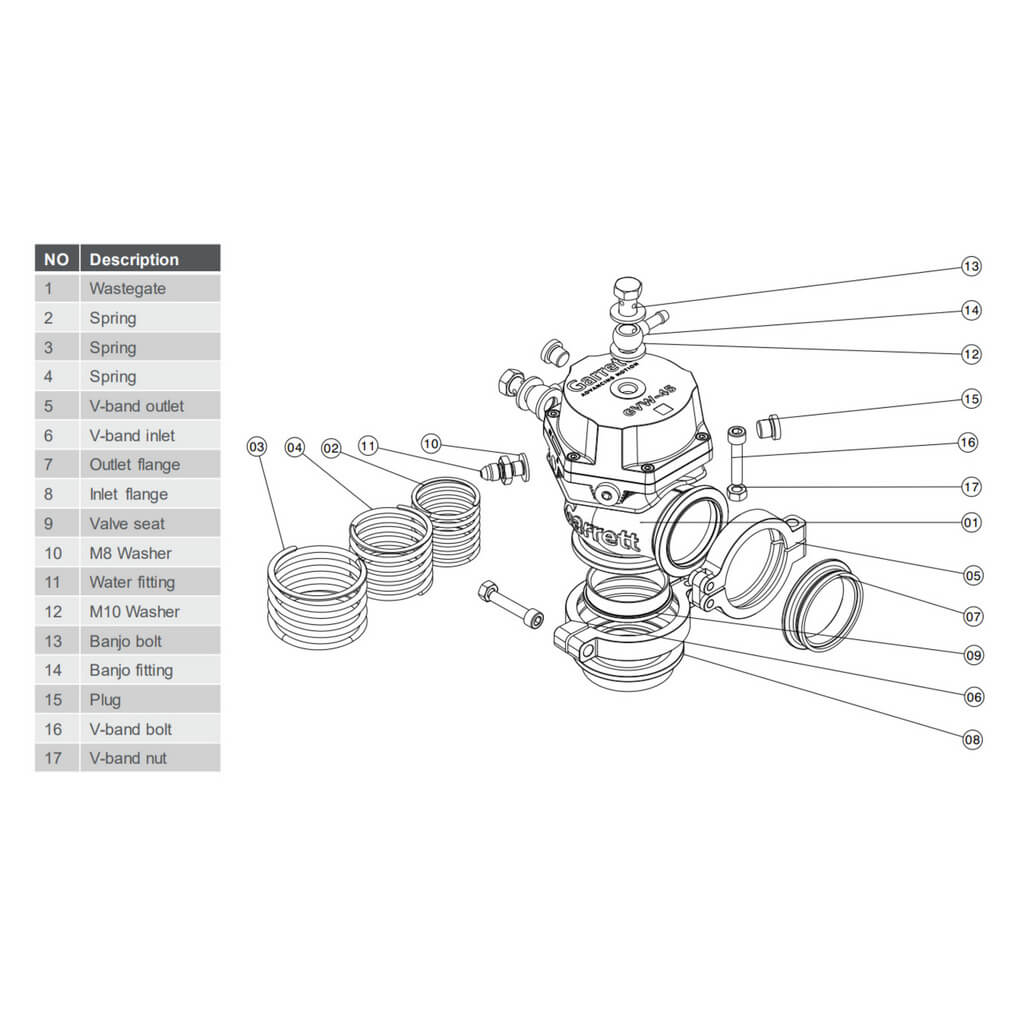

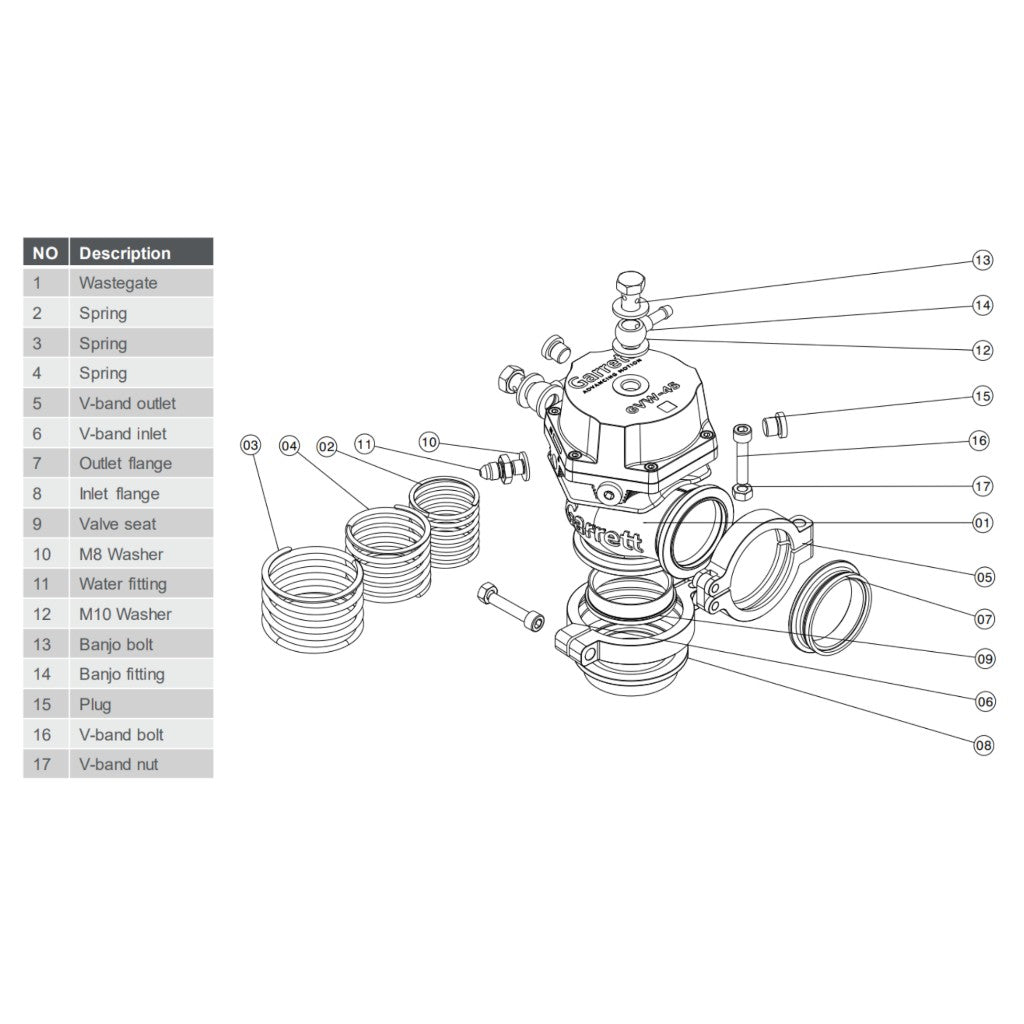

- Внешние вестгейты (External Wastegates): устанавливаются на выпускной коллектор перед турбиной. Они имеют больший диаметр клапана (от 38 до 60 мм) и обеспечивают значительно более точный контроль наддува. Использование внешних клапанов TiAL или Turbosmart позволяет избежать паразитных завихрений на выходе из турбины, повышая общий КПД системы.
Физика и инженерия регулирования давления

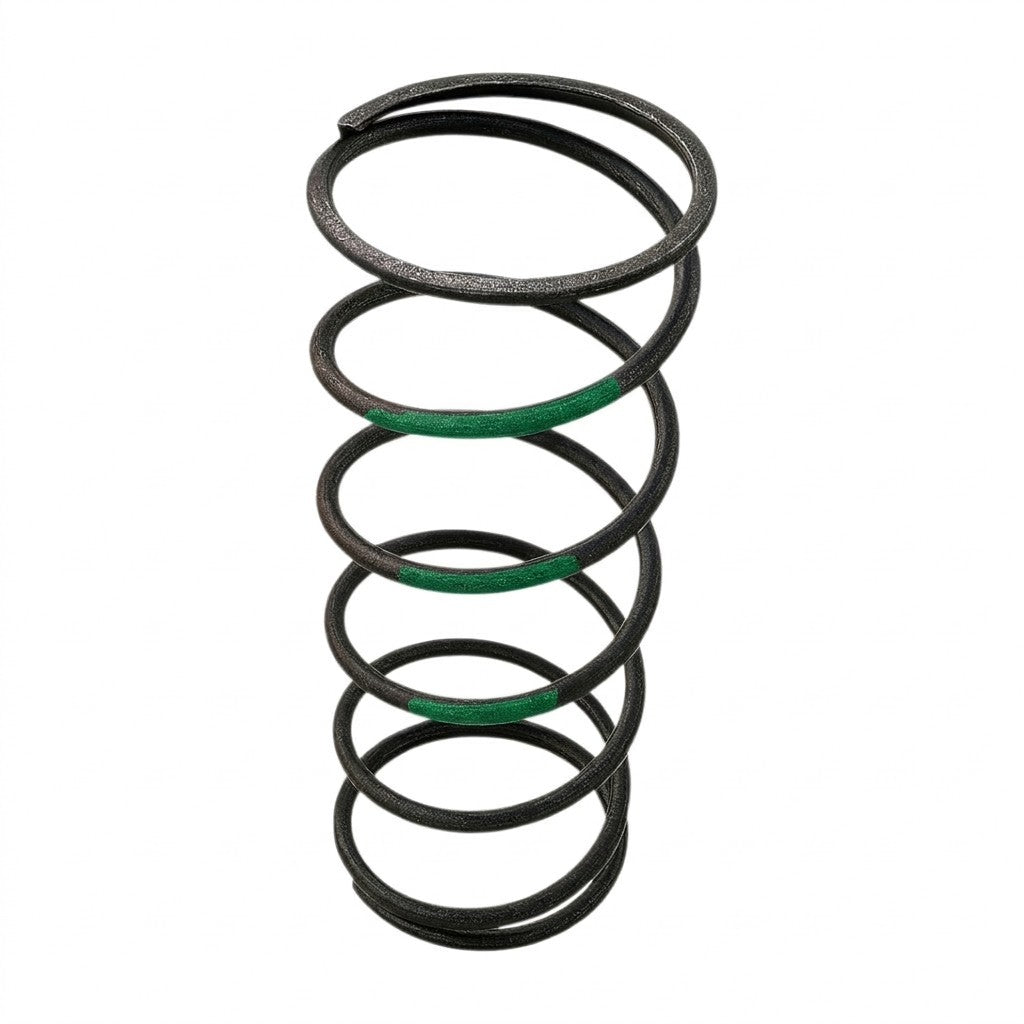

Работа вестгейта основана на динамическом балансе давления и механических характеристик узла. Жесткость пружины определяет базовый уровень наддува, в то время как дополнительное управление через соленоиды позволяет изменять его в реальном времени. Неправильно подобранная конфигурация может привести к нестабильной работе системы: слишком мягкая пружина вызывает преждевременное приоткрытие клапана под давлением выхлопных газов, что замедляет набор давления (спул), тогда как чрезмерно жесткая — повышает риск резкого передува.
Современные решения от Garrett и Turbosmart используют корпуса из высококачественной нержавеющей стали 347 SS и мембраны из силикона, армированного номексом. Это обеспечивает стабильную работу и отсутствие «залипания» клапана даже после длительной эксплуатации в условиях экстремального нагрева на треке.
Применение в профессиональном тюнинге и автоспорте
При установке производительной турбины стандартный внутренний клапан часто не справляется с объемом газов, что приводит к эффекту Boost Creep — неконтролируемому росту давления на высоких оборотах, когда даже полностью открытый клапан не способен отвести достаточное количество газов. Внешние вестгейты большого диаметра эффективно решают эту проблему, обеспечивая стабильный буст вплоть до «отсечки».
В дрифте и дрэг-рейсинге это дает возможность более точно дозировать тягу и использовать стратегии Boost by Gear (давление в зависимости от передачи). Отдельно стоит отметить системы типа Screamer Pipe, где сбрасываемые газы выводятся через отдельную трубу в атмосферу. Это не только создает агрессивный спортивный звук, но и снижает противодавление (backpressure) в основной выхлопной системе.
Критерии подбора и профессиональная настройка
Подбор вестгейта — это математический расчет: чем ниже целевое давление на большой турбине, тем большего диаметра должен быть вестгейт. Ключевые параметры выбора включают:
- Тип фланца: крепление V-Band обеспечивает лучшую герметичность, отсутствие прокладок и удобство установки под любым углом.

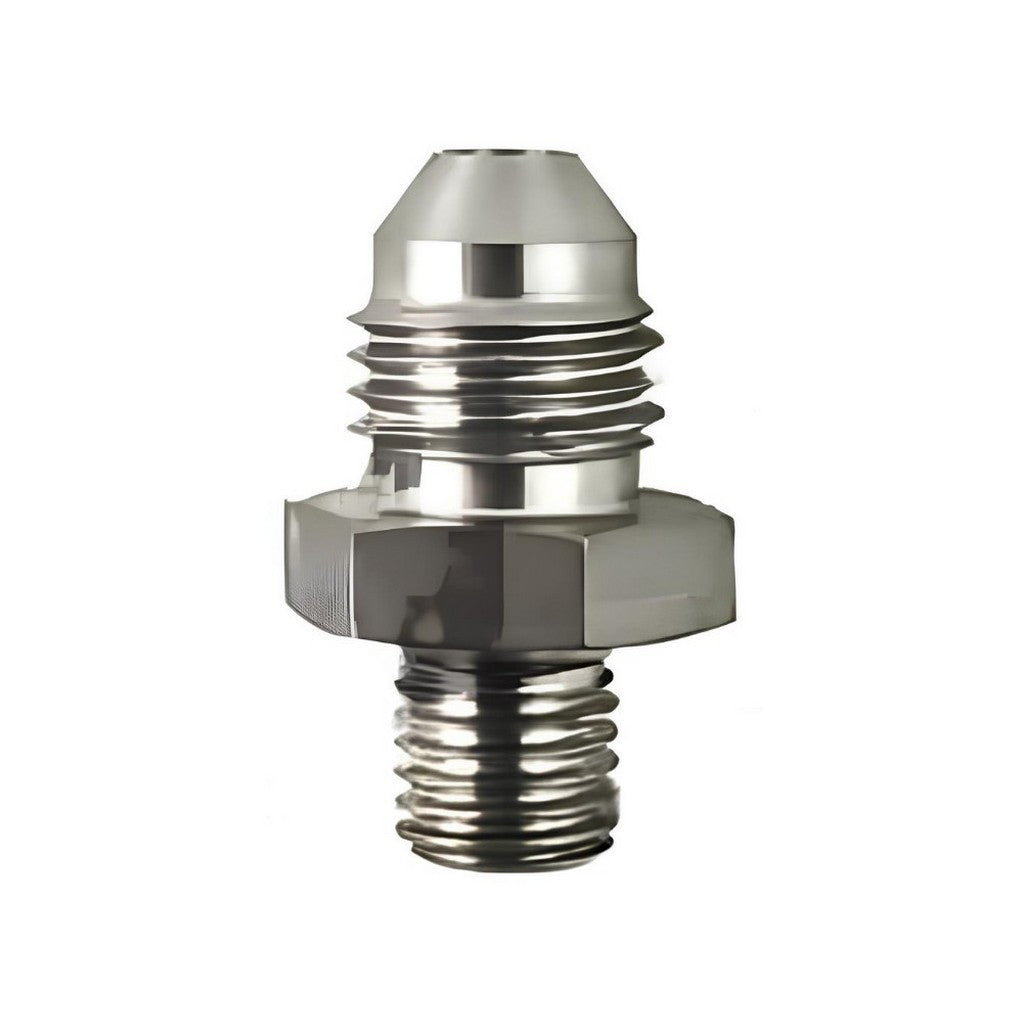

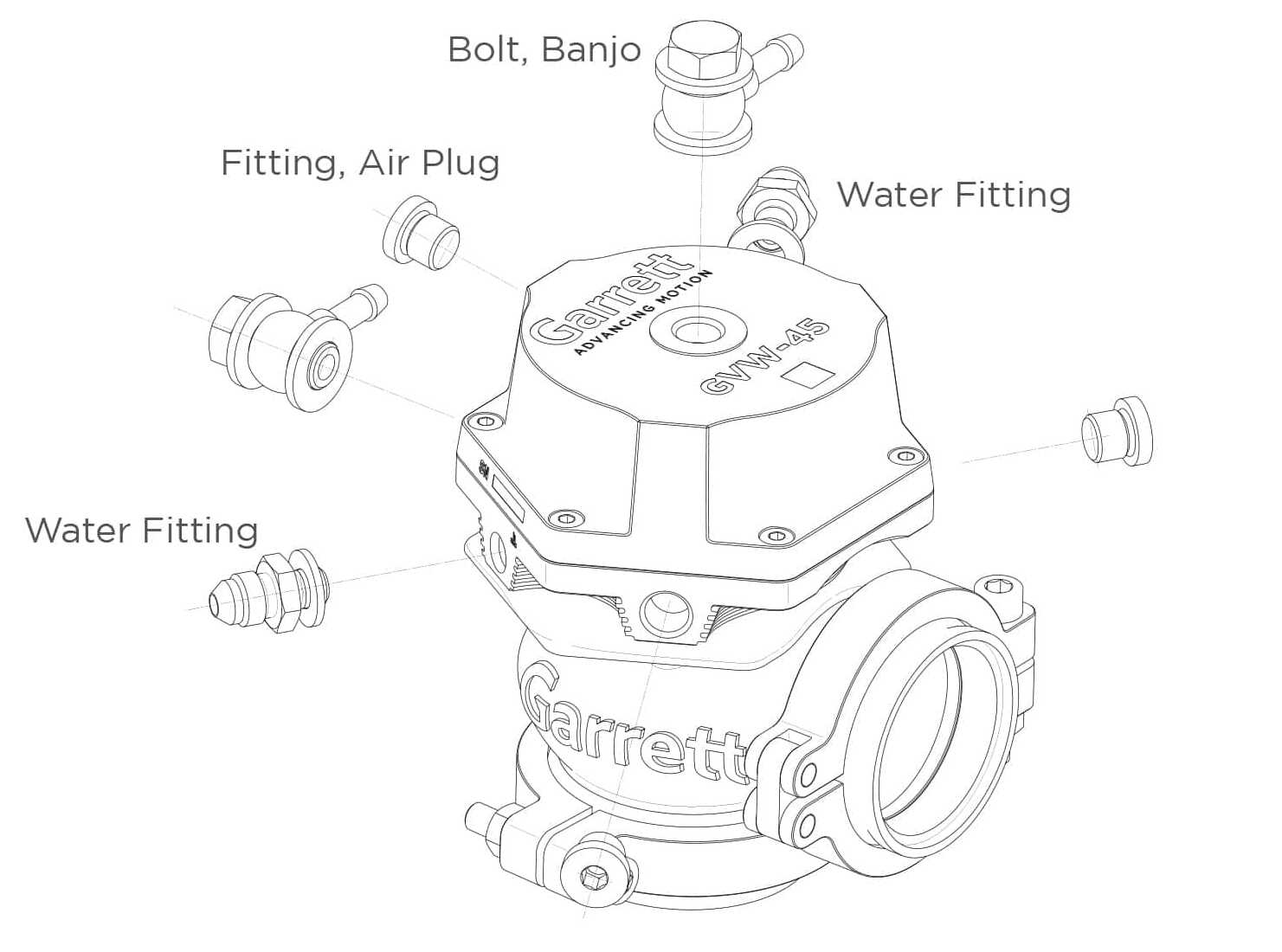

- Водяное охлаждение: некоторые модели (например, Turbosmart Gen-V) имеют порты для подключения охлаждающей жидкости, что необходимо для кольцевых гонок и endurance-дисциплин.
- Диапазон настройки: возможность комбинирования нескольких пружин внутри одного клапана для достижения оптимального рабочего диапазона.
Влияние на ресурс и долговечность турбосистемы
Исправный и качественный вестгейт — это страховка для вашего двигателя. Он снижает осевые нагрузки на вал турбины и предотвращает перегрев камеры сгорания. Использование оригинальных компонентов от ведущих производителей гарантирует, что клапан не прогорит и не заклинит в самый ответственный момент.
