Тормозные магистрали в гидравлической системе торможения автомобиля
Тормозные магистрали формируют основу гидравлического контура тормозной системы автомобиля, обеспечивая передачу давления от главного тормозного цилиндра к рабочим механизмам на колёсах. Именно через эти трубки и шланги тормозная жидкость передаёт усилие, которое в итоге заставляет суппорты прижимать колодки к тормозным дискам. Хотя магистрали часто остаются вне внимания при обсуждении тормозной системы, их конструкция и качество напрямую влияют на точность дозирования тормозного усилия.
В современных автомобилях гидравлическая тормозная система работает как замкнутый контур, в котором любое изменение давления передаётся мгновенно через тормозную жидкость. Именно поэтому стабильность и герметичность магистралей являются критически важными для предсказуемой работы всей системы. Даже незначительная деформация шлангов или потеря жёсткости материала могут повлиять на точность реакции тормозной педали и эффективность замедления автомобиля.
В стандартной конфигурации автомобиля тормозные магистрали должны выдерживать высокий гидравлический давление, температурные колебания и постоянные механические нагрузки, возникающие в процессе движения. При интенсивном торможении давление в системе может достигать значительных значений, и любое расширение или деформация магистрали могут повлиять на отклик тормозной педали. Именно поэтому инженеры уделяют особое внимание материалам, из которых изготавливаются эти компоненты.
В ATOMIC-SHOP представлены решения, применяемые как в дорожных автомобилях, так и в проектах автомобильного тюнинга или спортивного использования. В таких системах используются армированные магистрали, способные обеспечивать более стабильную передачу давления и более точную реакцию тормозной системы. Среди производителей, чьи компоненты используются в подобных конфигурациях, можно отметить AP Racing, StopTech, Wilwood, Forge, RacingLine, Goodridge, AMS, Fischer, Cusco и Unplugged Performance. Их решения широко применяются в модернизированных тормозных системах и спортивных автомобилях.
Строение гидравлической магистрали в дисковой тормозной системе
Тормозная магистраль представляет собой канал, через который тормозная жидкость передаёт давление от главного цилиндра к рабочим механизмам на колёсах. В большинстве автомобилей система состоит из жёстких металлических трубок и гибких шлангов. Жёсткие трубки прокладываются вдоль кузова автомобиля, тогда как гибкие шланги используются в местах, где элементы подвески совершают движение относительно кузова.
Гибкие магистрали являются критически важными компонентами, поскольку они должны выдерживать как высокий давление, так и постоянные движения подвески. Именно поэтому в стандартных системах используются многослойные резиновые шланги с текстильным армированием. В более производительных конфигурациях применяются армированные магистрали с металлической оплёткой, которые значительно уменьшают расширение шланга под давлением.

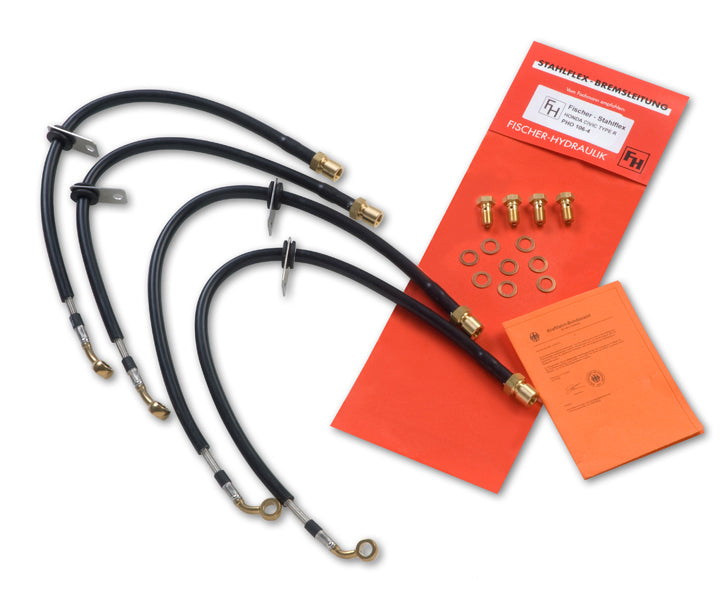

Конструкция армированных тормозных магистралей обычно включает внутреннюю тефлоновую трубку, контактирующую с тормозной жидкостью, а также внешнюю стальную оплётку, предотвращающую деформацию шланга. Такая конструкция позволяет сохранять стабильный внутренний объём магистрали даже при значительном гидравлическом давлении.
Внешняя металлическая оплётка также выполняет защитную функцию, предотвращая механические повреждения шланга от дорожного мусора, влаги или контакта с элементами подвески. Благодаря этому армированные магистрали часто имеют более длительный ресурс в сложных условиях эксплуатации.
Гидравлическая передача усилия и влияние магистралей на отклик тормозов
Принцип работы тормозной системы основан на передаче усилия через гидравлическую жидкость. Когда водитель нажимает педаль тормоза, поршень главного цилиндра создаёт давление в системе. Это давление передаётся через тормозные магистрали к суппортам, где гидравлическое усилие преобразуется в механическое движение поршней.
Если магистраль имеет склонность к расширению под давлением, часть энергии расходуется на деформацию материала шланга. В результате отклик тормозной системы может становиться менее точным, а педаль тормоза — менее информативной. Именно поэтому армированные магистрали широко применяются в спортивных автомобилях, где важна точность дозирования тормозного усилия.
В продуктах таких производителей как StopTech, AP Racing или Wilwood используются армированные конструкции, которые значительно уменьшают деформацию магистралей. Это позволяет получить более жёсткий и предсказуемый отклик тормозной педали, что особенно важно при агрессивном вождении или трековых заездах.
Кроме того, стабильная геометрия магистрали позволяет поддерживать постоянное давление в системе даже при многократных торможениях. Это помогает избежать изменений в поведении педали тормоза и обеспечивает одинаковую реакцию системы на протяжении всего цикла работы.
Использование армированных магистралей в тюнинге и автоспорте
В стандартных дорожных автомобилях тормозные магистрали обычно соответствуют требованиям повседневной эксплуатации. Однако в случае спортивного вождения или модернизации тормозной системы их характеристики могут быть недостаточными. При многократных интенсивных торможениях стандартные резиновые шланги могут незначительно расширяться под давлением, что влияет на точность отклика системы.
Армированные тормозные магистрали значительно уменьшают этот эффект благодаря использованию стальной оплётки. Такие компоненты часто устанавливаются вместе с модернизированными суппортами, спортивными колодками или увеличенными тормозными дисками. В результате вся система работает более согласованно и обеспечивает стабильные характеристики торможения.
В трековых автомобилях армированные магистрали фактически являются стандартом. Они позволяют сохранять стабильный отклик педали даже при высоких температурах и многократных торможениях. Компоненты от RacingLine, Forge или Goodridge часто используются в подобных конфигурациях, где важна максимальная точность работы тормозной системы.
Критерии выбора тормозных магистралей для автомобиля
При выборе тормозных магистралей важно учитывать совместимость с конкретной моделью автомобиля. Геометрия шлангов, длина магистралей и типы соединений должны соответствовать конструкции подвески и тормозных суппортов. Именно поэтому большинство производителей предлагают магистрали, разработанные под конкретные модели автомобилей.
Другим фактором является материал магистрали. Стандартные резиновые шланги обеспечивают достаточную гибкость и долговечность для повседневного использования. Армированные магистрали со стальной оплёткой лучше подходят для спортивных конфигураций, поскольку обеспечивают более стабильную передачу гидравлического давления.
Также следует учитывать условия эксплуатации автомобиля. Если автомобиль используется преимущественно в городских условиях, стандартные решения могут быть вполне достаточными. Для динамичного вождения или участия в трековых мероприятиях целесообразно использовать армированные магистрали от производителей, специализирующихся на компонентах для высокопроизводительных тормозных систем.
Влияние качества магистралей на точность работы тормозной системы
Тормозные магистрали напрямую влияют на ощущение педали тормоза и точность дозирования тормозного усилия. Стабильная передача гидравлического давления позволяет водителю более точно контролировать процесс замедления, что особенно важно в сложных дорожных ситуациях или при спортивном вождении.
Качественные магистрали помогают сохранять стабильную работу тормозной системы даже при высоких температурах и интенсивных нагрузках. Они снижают риск потери эффективности торможения, улучшают информативность педали и обеспечивают более предсказуемое поведение автомобиля при торможении.
В проектах автомобильного тюнинга модернизация тормозных магистралей часто является частью комплексного подхода к улучшению тормозной системы. Вместе с суппортами, тормозными колодками и дисками они формируют согласованную систему, способную работать в более сложных условиях и обеспечивать стабильную эффективность торможения.
