Корпуса турбин как элемент формирования потока в системе наддува
Корпуса турбин (хаузинги) представляют собой не просто защитные оболочки, а сложные аэродинамические элементы, определяющие направление и скорость движения выхлопных газов и воздушных потоков. Внутренняя геометрия канала («улитки») рассчитывается таким образом, чтобы с минимальными потерями преобразовывать кинетическую и тепловую энергию в механическую работу ротора. В системах тюнинга корпус турбины является важным инструментом настройки, позволяя изменять характеристики наддува без полной замены турбокомпрессора.
В конструкции турбокомпрессора выделяют два функционально различных корпуса. Турбинный («горячий») корпус работает в зоне высоких температур и направляет поток выхлопных газов на турбинное колесо. Компрессорный («холодный») корпус отвечает за эффективность сжатия воздуха и формирование плотного воздушного заряда. Геометрия этих элементов напрямую влияет на КПД системы, отклик турбины и стабильность давления на различных режимах работы двигателя.
В ассортименте ATOMIC-SHOP представлены корпуса турбин от ведущих производителей, включая Garrett, TiAL Sport и Precision Turbo. Эти компоненты применяются как в дорожных автомобилях, так и в спортивных конфигурациях, где требуется точная настройка параметров наддува.
Турбинный корпус: работа горячей части и типы соединений
Турбинный корпус является наиболее термически нагруженным элементом турбокомпрессора. Он изготавливается из жаропрочных чугунов или легированных сталей, способных выдерживать температуры свыше 900–1000°C без деформации. Помимо внутренней геометрии, важную роль играет тип соединения с выпускным коллектором:

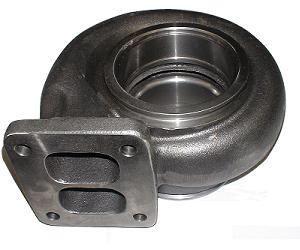

- T25 / T3 / T4: классические фланцевые соединения, различающиеся пропускной способностью и применяемые в различных конфигурациях двигателей.

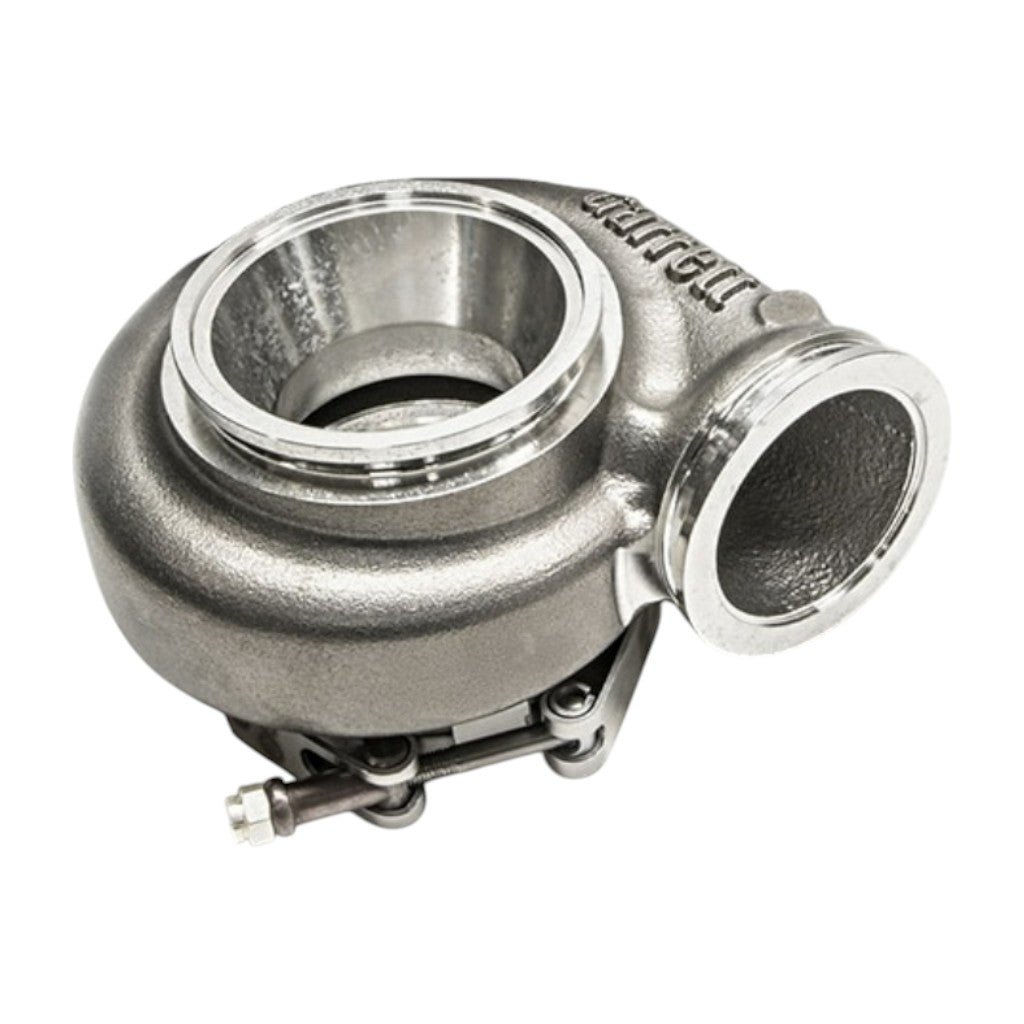

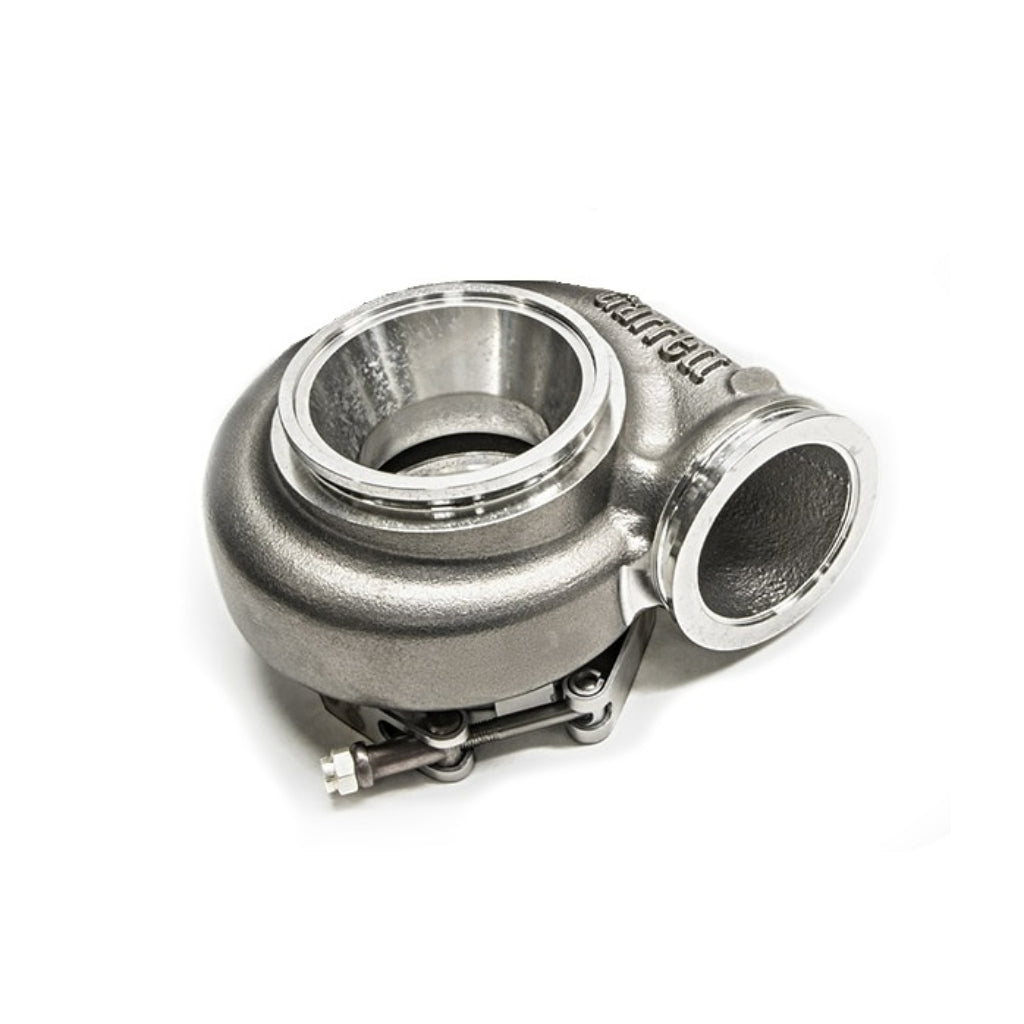

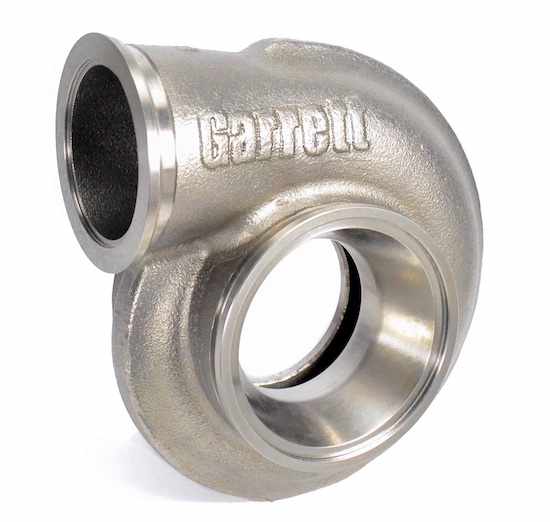

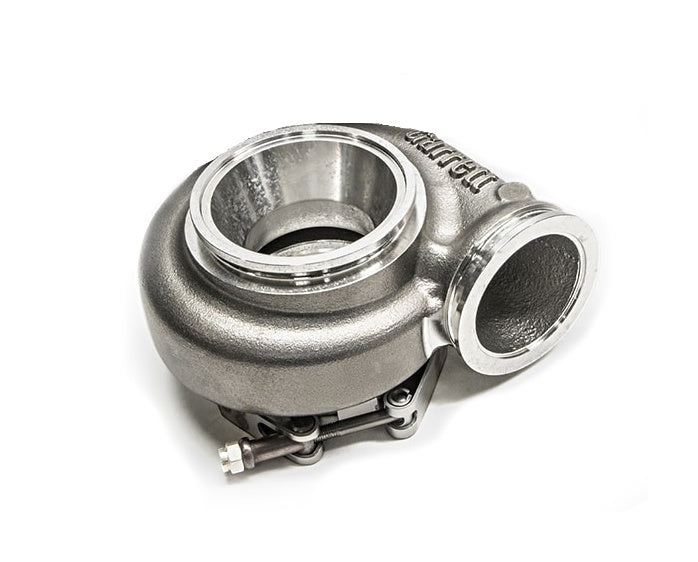

- V-Band: современный тип крепления, обеспечивающий точную центровку и удобство монтажа.
- Twin-Scroll: конструкция с разделёнными каналами, улучшающая продувку цилиндров и повышающая эффективность работы турбины.
Параметр A/R и его влияние на характеристики турбины
Параметр A/R (Area/Radius) определяет пропускную способность корпуса турбины и является ключевым фактором настройки системы наддува. Он отражает соотношение площади входного сечения к радиусу от центра вала до центра тяжести этого сечения.
Меньшие значения A/R обеспечивают более быстрый отклик турбины и ранний выход на рабочее давление, что подходит для городского режима и дрифта. Более высокие значения увеличивают пропускную способность, снижая сопротивление потоку и позволяя достигать большей мощности на высоких оборотах, что актуально для трековых и высоконагруженных конфигураций.
Компрессорный корпус и эффективность подачи воздуха
Компрессорный корпус изготавливается преимущественно из алюминиевых сплавов, что позволяет снизить массу и улучшить теплоотвод. Его геометрия направлена на преобразование скорости воздушного потока в давление. Современные конструкции часто оснащаются системой Ported Shroud, которая предотвращает срыв потока (компрессорный помпаж) при работе в критических режимах.
В высокопроизводительных системах используются корпуса с увеличенными входными диаметрами, что позволяет снизить сопротивление на входе и обеспечить необходимый объём воздуха для работы турбокомпрессора.
Применение корпусов турбин в тюнинге и автоспорте
В профессиональных конфигурациях корпуса турбин могут заменяться независимо от других элементов турбокомпрессора. Это позволяет адаптировать характеристики наддува под конкретные условия эксплуатации, например, изменяя отклик двигателя или максимальную мощность.
Такие решения широко применяются в автоспорте, где требуется точная настройка поведения двигателя под различные трассы и режимы нагрузки. Замена корпуса является одним из наиболее эффективных способов изменения характеристик турбины без полной модернизации системы.
Особенности установки и эксплуатации
При установке корпуса турбины важно обеспечить точное прилегание всех соединений и герметичность системы. Использование термостойких крепежных элементов и смазок позволяет предотвратить повреждения при работе в условиях высоких температур.
Также необходимо контролировать состояние уплотнений и соединений между корпусом и центральным узлом турбокомпрессора. Любые утечки могут привести к снижению эффективности системы наддува и нестабильной работе двигателя.
В каталоге ATOMIC-SHOP представлены корпуса турбин и сопутствующие компоненты, позволяющие реализовать как базовые, так и высокопроизводительные решения для систем наддува различных типов.
